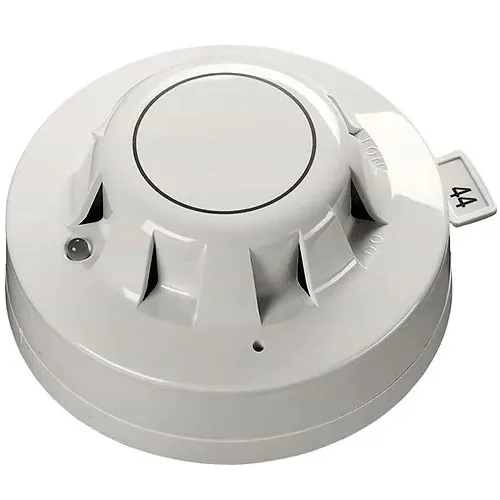

Сповіщувач димовий оптичний Apollo XP95 55000-620 APO
запитом
Опис та призначення
Оптичний димовий сповіщувач XP95 55000-620 APO розміщується в корпусі білого полікарбонату з технологічними отворами для проходу повітря. У сповіщувачі встановлено світлодіодний індикатор, який вмикається лише у режимі пожежної тривоги. Усередині корпусу знаходяться пристрої адресації, обробки сигналу та оптична камера. Оптична система захищена металевою сіткою і конструктивно має форму лабіринту і виконана так, щоб усередину не потрапляло світло. Інфрачервоний світлодіод усередині оптичної камери встановлений під тупим кутом фотодіода. Фотодіод має вбудований фільтр денного світла. Інфрачервоний світлодіод здійснює випромінювання кожну секунду. Коли повітря чисте, фотодіод не приймає випромінювання інфрачервоного світлодіоду безпосередньо через кутове зміщення. У разі потрапляння диму в оптичну камеру, світло випромінюване інфрачервоним світлодіодом відбивається від частинок пилу і потрапляє на фотодіод, відповідно до відповідного рівня задимлення та щільності середовища. Сигнал від фотодіода обробляється мікропроцесором та надходить на систему передачі даних.
Опис роботи
У момент подачі живлення мікропроцесор контролює збільшення струму та керує обробкою даних. Мікросхема оптичної камери управляє умовами формування імпульсу на ІЧ світлодіод. Сигнал з фотодіода обробляється мікропроцесором та запам'ятовується. При попаданні диму в камеру сигнал із фотодіода змінюється. Інформація на мікропроцесорі оновлюється раз на секунду або під час опитування адреси сповіщувача. При опитуванні сповіщувача дані передаються блок пожежної системи. Порогові рівні відкалібровані всередині мікропроцесора відповідно до європейських норм EN54. Якщо датчик не відповідає на запит протягом 1 секунди або значення перевищує рівень пожежної тривоги, встановлений EN54, то він формує ознаку пожежної тривоги і адреса сповіщувача додається в потік даних кожні 32 циклу опитування (вважаючи від останнього опитування). Це відбувається до того часу, поки сповіщувач фіксує стан пожежної тривоги (крім того моменту, коли сповіщувач опитується). Це дозволяє визначити спрацювання будь-якого сповіщувача в шлейфі протягом близько 2 секунд. Сповіщувач відкалібрований так, щоб відправляти аналогове значення 25±7 одиниць за відсутності диму. Зі збільшенням задимленості цей параметр збільшується. Рівень 55 одиниць відповідає рівню пожежної тривоги по EN54.
Екологічні показники
Сповіщувач ХР95 працює при температурі від -20°С до +60°С.
Сповіщувачі нечутливі до атмосферного тиску.
оптичні
- Частота опитування: один раз на 1 секунду
- Напруга живлення: 17-28В
- Підключення: 2 дроти, з відміткою полярності
- Струм споживання в черговому режимі: 340мкА, номінальне значення, 600мкА пікове
- Сплеск струму споживання в момент включення: 1мА
- Тривалість сплеску струму споживання при включенні: 0,3 секунд
- Максимальний час до приведення в робочий стан після подачі живлення: 4 секунди на початок зв'язку (виміряно від подачі напруги живлення та обміну в лінії); 10 секунд для досягнення 10 одиниць; 35 секунд для стабільного рівня без задимлення
- Температура зберігання: від -30 ° С до +80 ° С
- Робочий діапазон температур: від -20 ° С до +60 ° С
- Аналоговий рівень сигналу "Пожежа": 55 одиниць
- Аналоговий рівень за відсутності задимлення: 25±7 одиниць
- Індикатор сигналу «Пожежа»: Світлодіодний, червоного кольору
- Струм споживання індикатора: 4мА
- Струм споживання зовнішнього індикатора: 4мА при 5В (вимірюється через зовнішнє навантаження)
- Розміри та вага детектора: 100мм (діаметр) х 42мм (висота), 105гр.
- Розміри та вага детектора та бази: 100 мм у діаметрі х 50мм у висоту, 157гр.
- Вібрація та удар: Відповідно до EN54 частина 7 1984
- Електромагнітна сумісність: CE маркований
