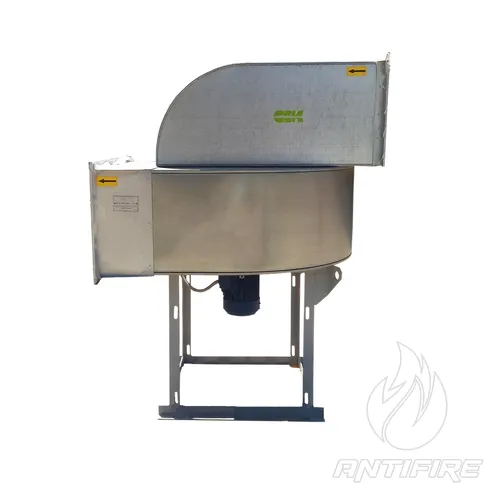

Настінний вентилятор радіальний VNR-DU/DUV
запитом
Опис та призначення
Застосування вентиляторів настінних промислових енергоефективних VNR-DU/DUV
Вентилятори радіальні настінні VNR-DU/DUV застосовуються в:
- системах вентиляції та повітряного опалення;
- санітарно-технічних та виробничих установках;
- системах протидимної вентиляції
Конструктивні особливості вентиляторів настінних промислових енергоефективних VNR-DU/DUV
Настінні вентилятори радіальні з вертикальною віссю обертання здійснюють вихід потоку із задимленого приміщення на вулицю.
Вентилятори радіальні VNR-DU/DUV мають робоче колесо із загнутими назад лопатками, тороїдальний вхідний патрубок із великим діаметром входу та спіральний корпус. Вентилятори можуть використовуватися в шести різних компонуваннях всередині та поза приміщенням. При установці всередині приміщення димоповітряна суміш надходить у настінний вентилятор димовидалення безпосередньо з задимленого приміщення (компонування 1 і 4) або з повітроводу (компонування 2, 5). У разі на вході у вентилятор встановлюється вхідна коробка. Посилене повітряне охолодження двигуна здійснюється зовнішнім повітрям, що надходить у спеціальний захисний корпус двигуна. Охолодження двигуна і тепловий захист по валу оберігають двигун від впливу високотемпературного газу, що переміщається. При установці настінного вентилятора поза будинком (компонування 3 і 6) димоповітряна суміш також може надходити з повітроводу або безпосередньо з задимленого приміщення. Двигун не має захисного кожуха. Передбачається тепловий захист двигуна на валу.
Для експлуатації вентилятора димовидалення VNR-DU/DUV в умовах агресивного середовища передбачено корозійностійке виконання (К1).
Передбачена можливість роботи вентилятора як у режимі димовидалення (DU), так і в суміщеному режимі димовидалення та вентиляції (DUV).
У разі вентилятори комплектуються двигунами для тривалої постійної роботи.
Розшифровка маркування вентилятора на прикладі VNR6-090-DUF400-CR1-000750/6-Y1-6-90
- вентилятор настінний-VNR6
- типорозмір вентилятора - 090
- режим роботи (температура навколишнього середовища 400° C) - DUF400
- виконання - CR1
- параметри двигуна - 000750/6
- кліматичне виконання - Y1
- компонування - 6
- положення вхідної коробки-90
- клас енергоефективності електродвигуна: IE2 (вказується для вентиляторів DUV, якщо він відмінний від стандартного)
| Країна виробник | Україна |
| Максимальна температура навколишнього середовища | 40 град. |
| Мінімальна температура навколишнього середовища | -45 град. |
| Напруга мережі | 380~400 В |
| Стан | Новий |
| Тип каналу | Прямокутний |
| Тип конструкції промислового вентилятора | Радіальний(Відцентровий) |
| Тип промислового вентилятора за виконанням | Багатозональний |
| Тип електродвигуна | Асинхронний трифазний |
| Частота струму | 50 Гц |
| Додаткові характеристики | |
|---|---|
| Пожежобезпечне виконання | Так |
| Шахтне виконання | Так |
