Опис та призначення

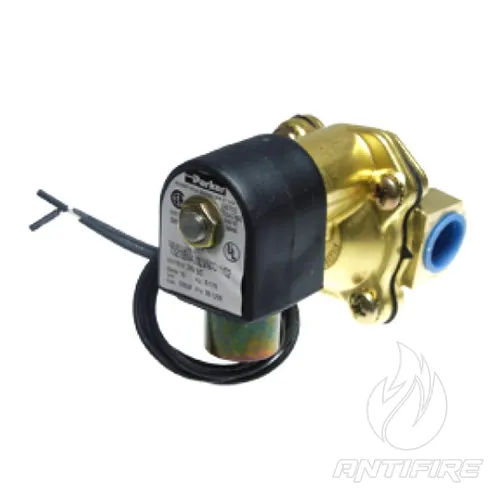

Солєноїдний клапан високого тиску є двоходовим клапаном з одним вхідним та одним вихідним отворами. Даний безсальниковий клапан із вбудованим приводом застосовується в спонукальній системі дренчерного клапана “TYCO Fire Products” та в системах подвійного блокування. Відкриття соленоїдного клапана призводить до зниження тиску в заливній камері дренчерного клапана, що призводить до відкриття останнього. Соленоїдний клапан має мембранну конструкцію, яка забезпечує правильну роботу клапана при мінімальному падінні тиску. Даний клапан є нормально-закритим, з напругою живлення 24 (постійного струму). Соленоїдний клапан повинен використовуватися спільно з панеллю керування, яка призначена для керування водяною системою пожежогасіння.
Сертифікація
UL прописаний та CSA сертифікований під ім'ям Parker Hannifin Corporation, Skinner Valve Division. P/N 52-287-1-024 (175psi) та P/N 52-287-1-124 (250psi) FM випробуваний для дренчерних та систем з блокуванням TYCO Fire Products.
ОСОБЛИВОСТІ ТА ПРИЛАДДЯ
- нормально закритий
- 24 В
- легко очищається
- Необхідне приладдя – фільтр з 50-ма осередками повинен бути встановлений на вхідному отворі клапана. Цей фільтр є частиною обв'язки затоплювального клапана моделі E-1.
Принцип дії
Солєноїдний клапан має вбудований привід та отвір, який змушує клапан відкриватися під дією тиску води. Нормально закритий відключений клапан при увімкненні відкривається. Напруга, що подається на соленоїд змушує підніматися сердечник, що призводить до відкриття отвору у випускну частину клапана. Це призводить до падіння тиску над мембранною і дозволяє тиску відкрити клапан. При відключенні сердечник соленоїда закриває отвір, що призводить до підвищення тиску над діафрагмою, що в свою чергу призводить до закриття клапана.
Нормально закриті клапани зазвичай використовуються як пусковий пристрій у затоплювальних системах пожежогасіння та системах регулювання потоку. Відкриваючись соленоїдний клапан відкриває клапан затоплення або клапан регулювання потоку.
Зауваження: при використанні нормально закритого соленоїдного клапана як пускового пристрою система не буде автоматично споживати максимальну потужність. З цієї причини рекомендується і потрібно, щоб при аварії резервне джерело живлення забезпечувало функціонування протипожежної системи протягом усього часу відключення основного джерела енергопостачання та відповідало вимогам відповідних організацій.
високого тиску
Матеріали:
Корпус – латунь з різьбовим з'єднанням NPT ½” (15мм)
Ущільнення та диски: Buna-A або етилен пропілен
Трубка сердечника: нержавіюча сталь 305
Сердечник та заглушка: нержавіюча сталь 430F
Пружини: нержавіюча сталь 302
Котушка: клас H; безперервної дії
Максимальний робочий тиск: 250 PSI (1724 КПа)
Мінімальний робочий тиск: 5 PSI (34,5 КПа)
Пояснення скорочень та рекомендовані температури навколишнього середовища наведено в таблиці.
Виробник: Automatic Switch Company (ASCO)
Прохідний корпус: список ASCO 8210 мембранний клапан (Red-hat або Red-hat ||моделі)
