Опис та призначення
Призначення

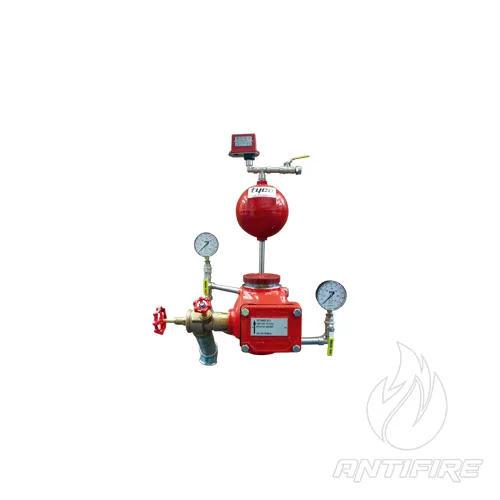

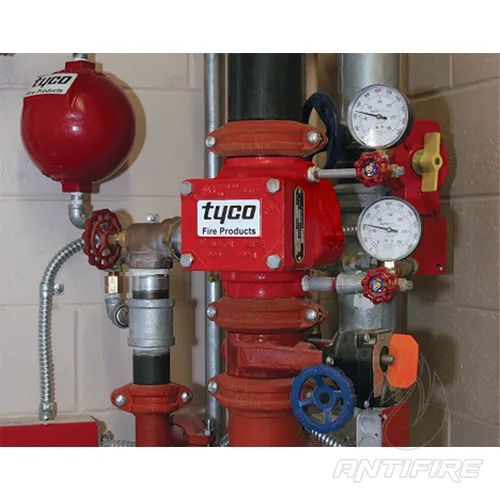

Водосигнальний клапан, модель TYCO AV-1-300 призначений для використання у водозаповнених спринклерних установках водяного пожежогасіння, є складовою вузла керування та служить для подачі води до зрошувачів. Його можна монтувати вертикально або горизонтально, він призначений також для автоматичного включення електричних та/або гідравлічних пристроїв пожежної сигналізації за наявності стійкого припливу води в систему, еквівалентної витрати води, що споживається одним або декількома спринклерними зрошувачами.
Опис конструкції

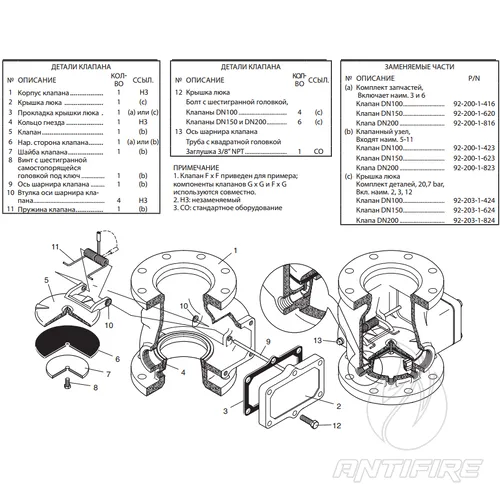

Конструкція водосигнального клапана модель AV-1 представлена на рис. 1. Корпус – кований чавун, кришка люка – кований або литий чавун. Сідло клапана подвійне – латунь. Заслінка відкидна для клапана DN65 – нержавіюча сталь. Заслінка відкидна для клапанів DN100, DN150 та DN200 – кований або литий чавун. Для клапанів всіх розмірів ущільнення відкидної заслінки виконується з гуми EPDM. Фланцеві з'єднання клапана AV-1 відповідають фланцям згідно з ГОСТ 12820-80.
Різьбові з'єднувальні отвори водосигнального клапана AV-1 виконуються з трубним різьбленням. Різьбові отвори клапанів служать для з'єднання з елементами обв'язування.
150,
65,
200
4,
8,
2.1/2
Принцип дії
Спочатку вода подається в систему доти, доки тиск з боку водоживильника не зрівняється з тиском у системі. Після вирівнювання тисків зворотна пружина закриває відкидну заслінку і водосигнальний клапан готовий до використання. Сідло клапана герметично притискається до паза у корпусі. Отже, коли клапан знаходиться в робочому стані, потоку води через сигнальні отвори до пристроїв сигналізації – гідравлічному гонгу (оповіснику пожежному звуковому гідравлічному) та/або сигналізатору тиску – ні.
При спрацьовуванні спринклерного зрошувача виникає перепад (різниця) тисків води на вході та виході клапана, внаслідок чого заслінка відкидна відкривається, як показано на рис. 2. Вода при цьому надходить через паз, розташований між двома концентрично розташованими сідлами клапана і далі через сигнальний отвір у напрямку компенсатора (Рис. 3). Коли витрата води через вхідний перехідник компенсатора перевершує витрату через дренажний перехідник компенсатора, камера затримки (уповільнювальна камера), яка необхідна для систем з перепадами тиску водоживильника, починає наповнюватися. Після заповнення камери затримки спрацьовує гідравлічний гонг та/або сигналізатор тиску. Дані пристрої сигналізації працюють весь час, поки залишається відкритою відкидна заслінка. Після закриття заслінки відкидної (внаслідок припинення надходження води до мережі автоматичних спринклерних зрошувачів) вода у лініях сигналізації автоматично зливається через вихідний (дренажний) перехідник компенсатора (Рис. 3).
Для систем зі змінним тиском водоживильника можуть спостерігатися нерізкі та невеликі стрибки тиску (через перепускний зворотний клапан, Рис. 4, поз. 3), при цьому відкидна заслінка залишається закритою. Перехідний пік тиску води може бути значним і достатнім, щоб відкрити відкидну заслінку, при цьому хибного спрацьовування тривожної сигналізації не відбудеться, так як частина води йде в систему, тим самим знижуючи тиск води та ймовірність повторного відкриття відкидної заслінки. Вода, що потрапила в сигналізацію, автоматично зливається в каналізацію.
4. Варіанти виконання

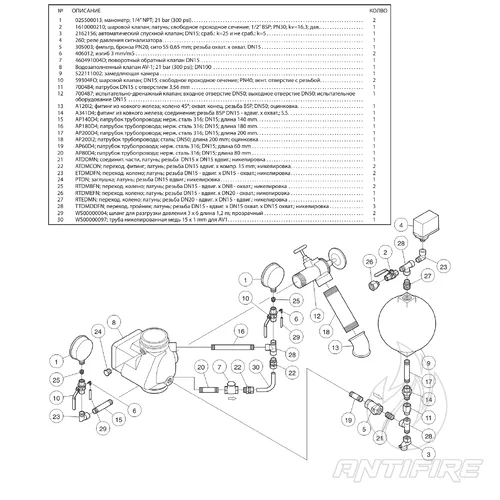

Обв'язка водосигнального клапана AV-1 включає в себе манометри для спостереження за тиском в системі, клапан зворотний перепускний, клапан дренажний і кран кульовий контрольний, а також фільтри, перехідники, ніпелі та ін.
Перепускний зворотний клапан знижує ризик помилкового спрацьовування систему без відкриття відкидної заслінки.
