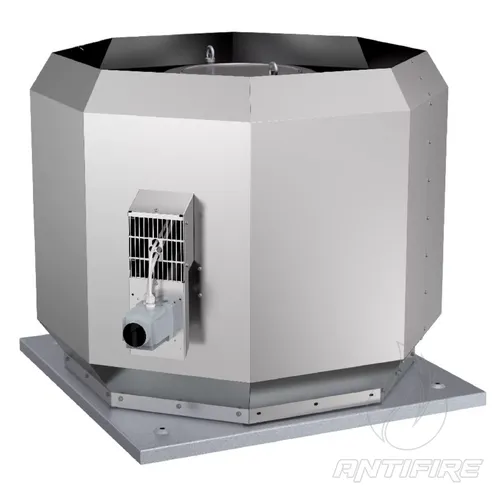

Даховий вентилятор димовидалення DVV
Опис та призначення
Захист
Серія DVV призначена для димовидалення та відведення тепла і полегшення безпечної евакуації в разі аварії. Вони також можуть використовуватися для підтримки більш безпечного робочого середовища за нормальних умов праці.
Міцна та довговічна конструкція
Міцна і надійна конструкція машини виготовлена з поєднання сталі та алюмінію, що робить її стійкою до найскладніших умов експлуатації.
Ефективність
Кожен блок DVV побудований на основі конструкції крильчатки із загнутими назад лопатками, виготовленої з оцинкованої або, відповідно, нержавіючої сталі, що підвищує ефективність та оптимізує продуктивність.
Особливості
Конструкція
Серія DVV - це відцентрові дахові вентилятори, призначені для безперервного вертикального нагнітання повітря. Агрегати мають міцну конструкцію з попередньо оцинкованою сталевою рамою, захищеною алюмінієвим корпусом, стійким до впливу морської води. Це розширює сферу застосування лінійки до цілого ряду вимогливих професійних прибережних середовищ. Для корозійної категорії С4 і вище рекомендується додатковий захист поверхні відкритих частин.
Експлуатація
Серія здатна витримувати безперервну температуру до 120°C при регулярному використанні і 400°C або 600°C протягом 120 хвилин. Агрегати також сумісні з аксесуарами Systemair, які включають в себе глушники, жалюзі, дахові дефлектори, захисні кожухи для двигунів і багато іншого.
Двигун
Двигун поза повітряним потоком. Агрегат побудований на базі одношвидкісного двигуна IE3 і має восьмикутний форм-фактор. Відповідно з двошвидкісним двигуном IE1. Також агрегат доступний з різними типами двигунів і типорозмірами. Охолодження двигуна свіжим повітрям через повітропровід.
Захист двигуна
Серійний вбудований двигун з тепловим захистом PTC.
Контроль
Серійний сервісний вимикач на повітропроводі охолодження. Для регулювання швидкості одношвидкісних двигунів використовуйте комбінацію перетворювача частоти та відповідного фільтра на стороні двигуна (синусоїдальний або du/dt), відповідно дотримуйтесь інструкцій. Для частотно-регульованих агрегатів може знадобитися додатковий захист від електромагнітних перешкод (див. також вироби із захистом від електромагнітних перешкод - з позначкою EMC, інші доступні за запитом).
Встановлення
Вентилятори DVV призначені для зовнішньої установки.
Номінальні параметри
Напруга (номінальна) 400 V
Частота 50 Hz
Фази 3~
Фази, двигун 3~
Схема підключення двигуна Y
Споживана потужність 2.530 W
Номінальна потужність на валу (P2) 2,2 kW
Пусковий струм 32 A
Споживаний струм 4,9 A
Швидкість обертання робочого колеса 1.453 rpm
Витрата повітря 10,760 m?/h
Макс. температура переміщуваного повітря на протязі 120 хв 400 °C
Температура переміщуваного повітря 120 °C
Звукові параметри
Рівень звукового тиску на 10 м (вільне поле) 57 dB(A)
Рівень звукового тиску на 3 м (вільне поле) 67 dB(A)
Рівень звукового тиску на 4м (вільне поле) 65 dB(A)
Захист / Класифікація
Клас корпусу, двигун IP55
Клас ізоляції F
Сертифікат 2797 CPR 597958
Стандарт ЄС EN 12101-3
Дані відповідно до ERP
ErP відповідність ErP 2016
Розміри та вага
Розміри повітропроводу; Круглий, вхід 560 mm
Вага 103 kg
Інше
Duct connection type Круговий
Тип двигуна AC
