Блок живлення Tiras БЖ2415 для пожежної сигналізації

Опис та призначення

Блок живлення БЖ 2415 - це блок живлення, призначений для забезпечення електроживлення споживачів постійного струму напругою 24 В.

Виріб використовується для живлення обладнання систем пожежної сигналізації, пожежогасіння та охоронної сигналізації

і відповідає вимогам ДСТУ EN 54-4 та ДСТУ EN 50131-6.

Призначення

Блок живлення БЖ2415 призначений для:

• живлення споживачів постійного струму напругою 24 В;

• заряджання та контролю стану двох герметичних свинцево-кислотних акумуляторних батарей (АКБ) номінальною напругою 12 В кожна;

• автоматичного перемикання на резервне живлення від АКБ при відсутності напруги основного живлення;

• передавання сигналів контролю стану (основне живлення, несправність, заряд АКБ тощо) на пристрої системи.

Блок живлення забезпечує роботу підключених приладів у нормальному режимі та під час аварійних ситуацій, пов'язаних із відключенням мережі 220 В.

Склад та основні елементи

Блок живлення БЖ2415 складається з:

• корпусу з отворами для вентиляції та кріплення;

• друкованої плати із зарядним пристроєм, індикаторами та запобіжниками;

• клем для підключення навантаження, АКБ та мережі живлення 220 В;

• набору індикаторів, що відображають стан системи.

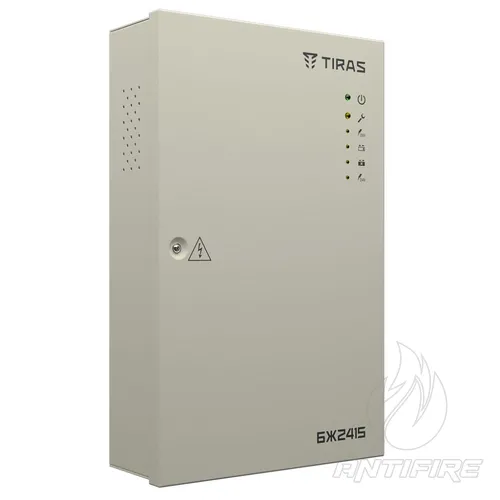

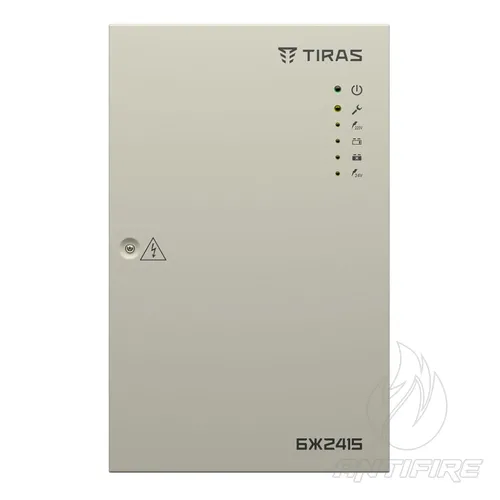

На лицьовій панелі розташовані шість світлодіодних індикаторів:

1. «Живлення» - наявність основного або резервного живлення.

2. «Загальна несправність» - сигналізує про наявність помилки.

3. «Мережа 220 В» - вказує на відсутність напруги мережі.

4. «Низький заряд АКБ».

5. «Несправність АКБ».

6. «Несправність 24 В».

Також передбачено індикатори “ETH” (контроль заземлення) і “BATT” (рівень заряду АКБ).

Принцип роботи

У нормальному режимі блок живлення живиться від мережі змінного струму 220 В.

Постійна напруга 24 В формується вбудованим стабілізатором і подається на вихід для підключених споживачів.

Одночасно здійснюється контроль стану АКБ та їх заряд у буферному режимі.

У разі зникнення основного живлення блок автоматично переходить на резервне живлення від двох АКБ.

Після відновлення мережі відбувається повернення в основний режим та автоматичне заряджання батарей із контролем температури.

При перевищенні струму навантаження або короткому замиканні в колі відбувається відключення виходу.

Після усунення несправності вихід відновлює роботу автоматично.

Умови монтажу та експлуатації

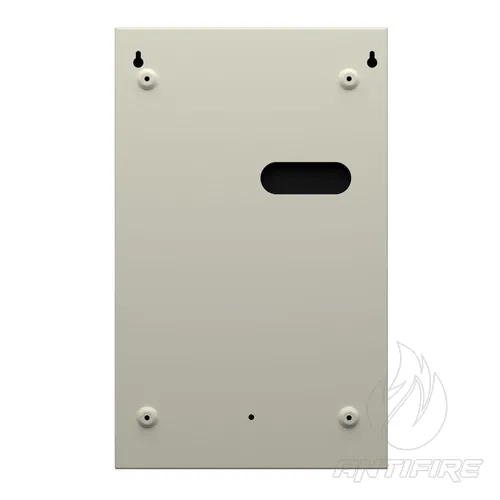

• Монтаж здійснюється на вертикальну поверхню (стіна) за допомогою отворів у корпусі.

• Підключення живлення 220 В виконується через окремий автоматичний вимикач.

• Заборонено перекривати вентиляційні отвори корпусу.

• Обов'язкове підключення до захисного заземлення.

• Роботи з монтажу та технічного обслуговування повинен виконувати персонал з групою з електробезпеки не нижче ІІІ.

Рекомендовано проводити перевірку працездатності блока не рідше одного разу на рік, зокрема перевірку рівня напруги АКБ, стану контактів і спрацювання індикації.

Комплектність

• Блок живлення БЖ2415 - 1 шт.
• Паспорт - 1 екз.
• Перемичка між АКБ - 1 шт.
• Стяжки нейлонові - 2 шт.

Вимоги безпеки

• Під час монтажу та експлуатації необхідно дотримуватись вимог «Правил технічної експлуатації електроустановок споживачів» та «Правил техніки безпеки при експлуатації електроустановок споживачів».

• Усі підключення повинні виконуватись при відключеній напрузі живлення.

• Заборонено використовувати пристрій із механічними пошкодженнями корпусу або ізоляції.
