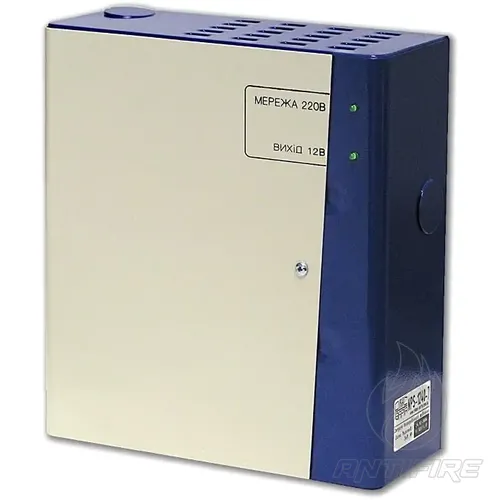

Джерело безперебійного живлення NPS-1240-7 імпульсне
Опис та призначення
Імпульсне джерело електроживлення безперебійне NPS-1240-7 (далі джерело або ДБЖ) призначене для живлення систем безпеки, охоронної сигналізації, контролю доступу та відеосистем стабілізованою напругою постійного струму, а також забезпечення їх безперебійним живленням за рахунок можливості роботи з акумуляторними батареями (АБ). У даному джерелі використовується імпульсний високовольтний перетворювач напруги з високими ККД та вихідною потужністю при малих габаритах корпусу.
Застосування в джерелі подвійного мережевого фільтра і силових компонентів з робочою напругою 1000 В, дозволяє джерелу працювати в умовах низької якості електромережі 220 В. Допустимі межі зміни вхідної напруги джерела становлять 154 В - 286 В, при цьому блок витримує блок 2 і при виході напруги 220 В за робочий діапазон (154 - 264 В) імпульсний перетворювач автоматично вимикається, переводячи живлення навантаження на акумулятор. Такий спосіб роботи має дві переваги: перше, захист силової частини джерела, і друге, виключення появи наведень на ланцюг живлення навантаження в результаті викидів високовольтних і імпульсних перешкод в мережі.
У джерело типу NPS-1240-7 вбудовані такі засоби захисту вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В у вигляді запобіжника з плавкою вставкою на струм 1,0 А
- від відхилення напруги мережі 220 В за межі робочого діапазону - електронна схема контролю напруги з вимкненням стабілізатора імпульсного
- від перевищення струму навантаження - електронна схема обмеження струму на рівні не більше 5,0 А (максимальний вихідний струм)
- від перевищення струму заряду АБ - вбудоване джерело струму заряду з максимальним значенням 0,7 А (струм у ланцюзі заряду АБ)
- від глибокого розряду акумулятора - відключення батареї від навантаження при зниженні напруги на АБ до (11,4±0,2)
- від КЗ на виході - запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Один із найважливіших параметрів даного джерела електроживлення – якість вихідної напруги, а саме рівень пульсацій, який є «слабким» місцем багатьох імпульсних джерел живлення. Завдяки використанню вихідних фільтрів та якісному проектуванню та виготовленню друкованої плати подвійна амплітуда пульсацій вихідної напруги не перевищує 15 мВ. Дана умова виконується незалежно від струму навантаження, ступеня заряду акумулятора і його наявності або відсутності, а також від значення напруги в мережі 220 В. значно схильних до якості напруги електроживлення.

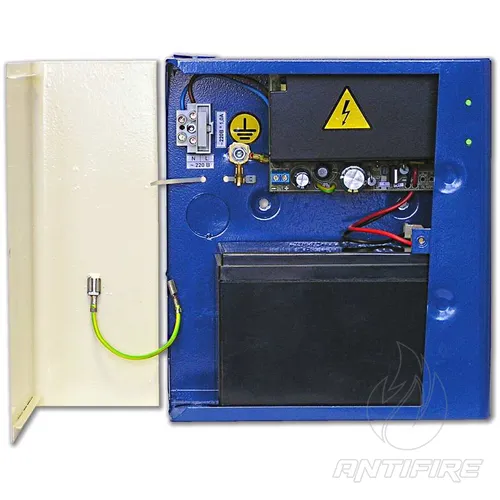

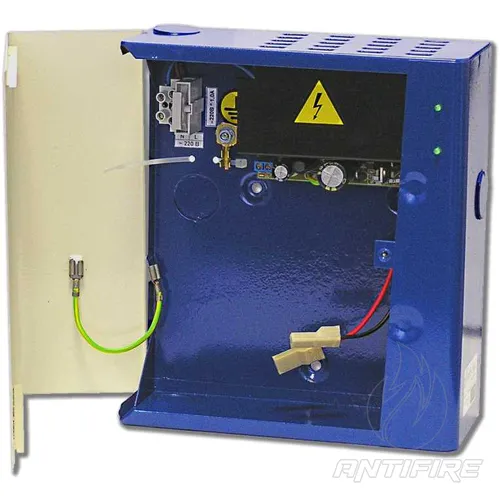

Джерело виготовлено в новому ергономічному корпусі, конструкція якого ретельно продумана і задовольняє всі вимоги електробезпеки: наявність клеми для підключення до контуру захисного заземлення, вбудована мережева колодка із запобіжником, захисний екран над високовольтною частиною блоку, жалюзі для циркуляції повітря. Для зручності підключення корпус обладнаний 4 введеннями для кабелю, що виламуються, стійками для зазору між монтажною поверхнею і задньою стінкою корпусу, стяжками.
Джерело NPS-1240-7 може експлуатуватися у двох режимах: джерела стабілізованої напруги - без підключення акумулятора та джерела безперебійного електроживлення - тобто. із підключеною АБ. В останньому випадку NPS-1240-7 автоматично перемикається на роботу від акумулятора при зникненні або виході мережі за робочий діапазон. Після відновлення мережі джерело автоматично починає заряд розрядженої акумуляторної батареї та продовжує електроживлення навантаження.
На передню панель ДБЖ виведено світлову індикацію режимів роботи:
- при наявності напруги в мережі 220 В світиться індикатор СЕТЬ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
Джерело електроживлення NPS-1240-7 призначене для безперервної цілодобової роботи, тому всі заявлені параметри вихідного струму та напруги забезпечуються незалежно від будь-якого поєднання несприятливих факторів: напруги в мережі 220 В, наявності та ступеня заряду акумулятора, температури навколишнього середовища.
Комплект постачання
- Імпульсне джерело живлення безперебійне NPS-1240-7 - 1 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі, 154 - 264 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 4
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 15
- Діапазон зміни вихідної напруги, 10,2 – 13,7
- Автоматичне відключення АБ при її розряді, 11,4±0,2
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 153
- Струм, що споживається від мережі, не більше, А 0,2
- Потужність, що споживається від мережі, не більше, ВА 45
- Ширина, мм 182
- Висота, мм 203
- Глибина, мм 78
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 700 ± 70
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 0,9
- Маса, не більше, кг 1
- Робочий діапазон температури, град. C +5°C ... +50°C
