Вогнестійкий кабель: у чому різниця з негорючим
Якщо вам потрібна кабельна продукція, яка продовжуватиме передавати електричний струм в умовах відкритого вогню, варто придбати вогнестійкий кабель. Спеціальна категорія за міжнародними стандартами має маркування FR (Fire Resistant). Часто будь-який негорючий кабель (той, що не поширює горіння) з індексами нг або нгд відносять до вогнестійких. Така класифікація помилкова, адже він лише допомагає локалізувати пожежу, але втрачає функціональність після руйнування ізоляції. Водночас FR-рішення продовжують забезпечувати роботу систем протипожежного захисту під час пожежі.
Що таке вогнестійкий кабель
За міжнародною класифікацією до FR-кабелів відносять продукцію, яка може працювати до двох годин залежно від класу та методу випробування. Такі кабелі виготовляють зі стійких до високих температур ізоляційних матеріалів з мінеральним наповненням (МІ). Спираючись на існуючі стандарти, вони продовжують функціонувати за таких умов:
- IEC 60331 – при випробуваннях витримали температуру 750–800 °C
- EN 50200 – стійкість до впливу газового пальника температурою 830 °C та одночасних механічних ударів;
- DIN 4102-12 – зберігають функціональність під впливом вогню від 30 хвилин.
Залежно від результатів тестувань наноситься маркування Е30, Е60, Е90 і Е120 або FE180. Цифра після літери вказує на час у хвилинах, протягом якого кабель передаватиме електричний струм під впливом вогню – чим вона вища, тим кращі протипожежні властивості виробу. Вогнестійкий кабель складається з жил, оброблених спеціальним захисним шаром. Він уповільнює розповсюдження вогню та перешкоджає короткому замиканню навіть після вигорання ізоляції. Часто використовують компаундну стрічку з полімерного або керамічного матеріалу.

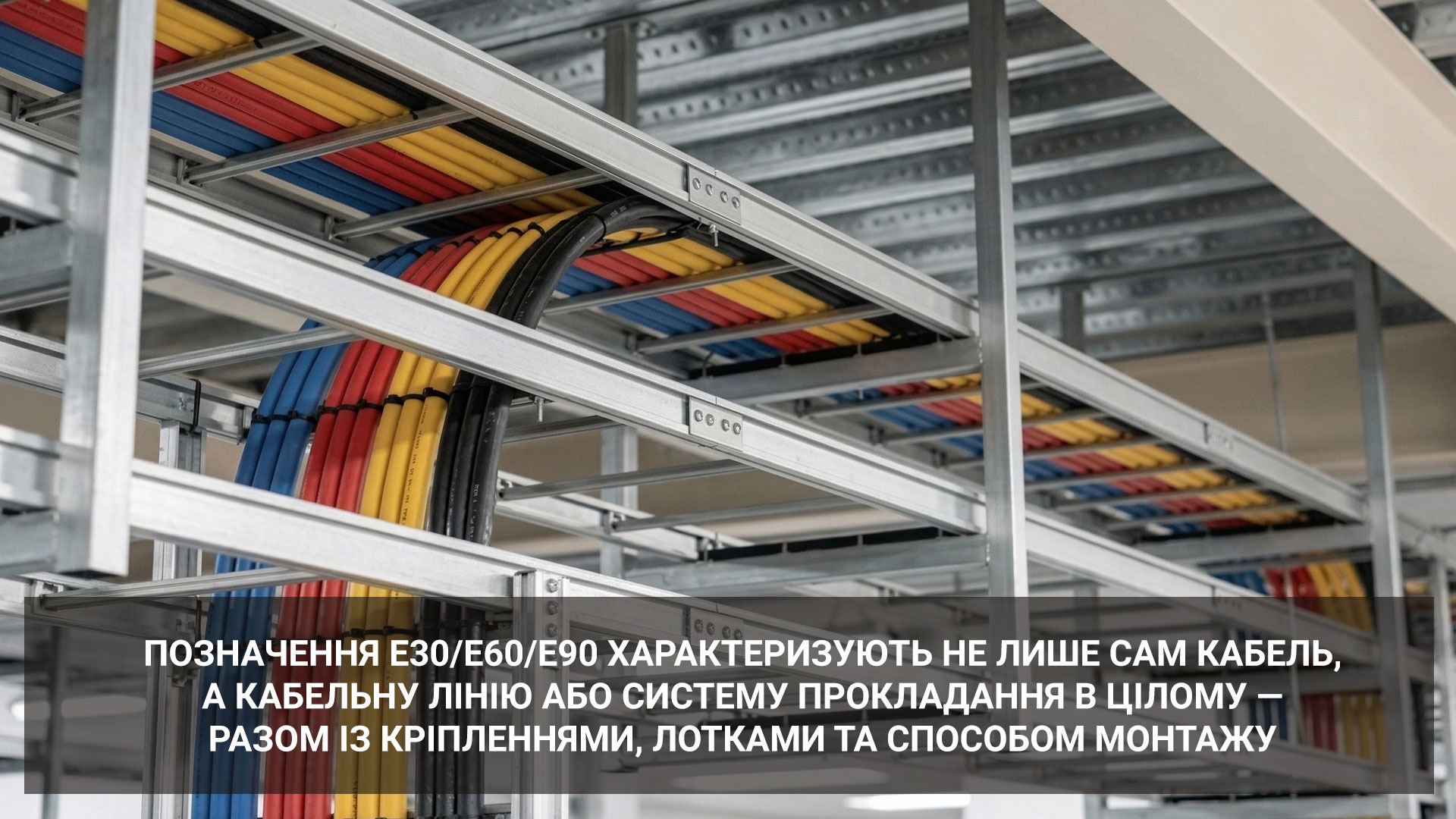

Важливо розуміти, що в багатьох випадках позначення E30/E60/E90 характеризують не лише сам кабель як виріб, а кабельну лінію або систему прокладання в цілому — разом із кріпленнями, лотками та способом монтажу.
Чим відрізняється вогнестійкий кабель від негорючого
Ключова різниця
|
Тип кабелю |
Що робить |
Чи працює під час пожежі |
|
Негорючий (нг) |
Не поширює полум’я |
Ні |
|
LSZH / LSF |
Менше диму та токсинів |
Ні |
|
Вогнестійкий (FR) |
Зберігає працездатність |
Так |
Простими словами:
- нг / LSZH — зменшують наслідки пожежі
- FR — дозволяє системам працювати під час пожежі
Саме тому для обладнання протипожежного захисту (сигналізації , димовидалення, пожежогасіння, оповіщення та евакуації тощо) потрібні саме вогнестійкі кабелі, а не просто “негорючі”.
Де застосовується вогнестійкий кабель
Відповідно до конструкції та функціональності, кабель FR використовують на промислових, житлових та інфраструктурних об’єктах, де вогнестійкість відіграє ключову роль для збереження обладнання, життя персоналу, підвищення шансів на успішну евакуацію. Його застосовують для роботи вентиляційних систем, сигналізації, аварійного освітлення в багатьох установах:
- промислові підприємства – заводи та фабрики, діяльність яких призводить до високого пожежного ризику (через використання легкозаймистих, вибухонебезпечних матеріалів);
- громадські об’єкти з високою відвідуваністю – торговельні центри, супермаркети, школи, університети, лікарні тощо;
- транспортна інфраструктура, в тому числі тунелі, метро – вони підтримують роботу евакуаційних систем під час пожежі;
- електростанції, теплові, атомні та інші об’єкти, де критичне значення має захищеність електромережі від пошкодження вогнем.
Варто зазначити, що різновиди LSF, LSZH – це рішення, які виділяють менше диму та токсичних газів під час горіння. Завдяки цьому їхнє використання у місцях скупчення людей мінімізує ризик отруєння. На відміну від вогнестійких варіантів, вогни не здатні продовжувати передачу електричного струму. Саме тому для стабільного функціонування систем пожежогасіння, звукової та світлової сигналізації, димовидалення, аварійного освітлення та інших елементів системи безпеки потрібно прокладати виключно вогнестійкий кабель.
Зберігаючи електроживлення, він дає дорогоцінний час для успішної евакуації. Адже у випадку знеструмлення пожежної сигналізації у людей буде набагато менше шансів вчасно залишити будівлю.
Щоб чітко відрізнити вогнестійкий кабель від звичайних аналогів, зверніть увагу на такі особливості:
- якщо FR-кабель може витримувати температуру приблизно 830 °C, то стандартний провід починає плавитися при 160–200 °C (PVC), ~250 °C (XLPE);
- вогнестійкий варіант при пожежі продовжує передавати електричний струм до 30–180 хвилин, а звичайні моделі швидко втрачають ізоляцію, що призводить до короткого замикання або обриву провідників;
- обов’язково потребують сертифікації, проходження випробувань в умовах, які імітують пожежу, тоді як для звичайних кабелів немає таких жорстких умов допуску до експлуатації;
- можуть застосовуватися у критичних зонах на промислових підприємствах та у житлових об’єктах, тоді як звичайні аналоги можна використовувати лише для живлення звичайних електричних комунікацій.
Враховуючи зазначені відмінності, для систем життєзабезпечення необхідно підбирати виключно вогнестійкі кабелі, адже жоден інший варіант не зможе гарантувати їхню працездатність в екстремальних ситуаціях.
Які типи вогнестійких кабелів пропонуються на ринку
Попри загальний підхід до конструкції та вимог до відповідності окремим нормативним документам, кабелі FR поділяються на категорії. За технічними характеристиками кабельну продукцію цього типу можна розділити на такі різновиди:
- FRLS (Fire Retardant Low Smoke). Вирізняються негорючою оболонкою, що дає змогу мінімізувати викиди шкідливих речовин та диму. Це актуальне рішення для місць масового перебування людей, щоб уникнути отруєння чадним газом під час пожежі.
- Кабелі з маркуванням E / FE. Такі кабелі забезпечують збереження функціональності аварійних та протипожежних систем протягом 90–180 хвилин (відповідно до стандарту IEC 60331).
- Мінеральні MGT-кабелі. Завдяки ізоляції з мінерального складу вони витримують тривалий вплив полум’я, підходять для об’єктів з особливими заходами безпеки.
- Слюдяні кабелі. Для забезпечення високих вогнестійких властивостей вони оснащені слюдяною ізоляцією, що сприяє збереженню функціональності протягом тривалого впливу вогню.
До вогнестійких кабелів не відносять різновиди LSF та LSZH. При впливі полум’я вони виділяють меншу кількість диму, пари та галогенів, але швидко припиняють передавати електричний сигнал. У порівнянні зі звичайними ПВХ-кабелями вони краще захищені від високотемпературного пошкодження, але не забезпечують функціональність на рівні з FR-кабелями.
Отже, негорючі кабелі або за технічним стандартом «що не поширюють горіння» – це проміжна ланка між стандартною ПВХ-продукцією та FR-різновидами. Вони хоч і сповільнюють горіння, але не здатні передавати електричний струм протягом тривалого часу.
Вимоги нормативних документів
При виборі кабелю враховують:
- ДБН В.2.5-56:2014 — системи протипожежного захисту
- IEC 60331 — цілісність кола
- EN 50200 — вплив вогню + механіка
- EN 60332 — поширення горіння
- EN 61034 — димоутворення
- EN 60754 — галогени
Вогнестійкі кабелі для забезпечення ефективності повинні відповідати правилам протипожежної безпеки, ДСТУ, іншим нормативним актам. В Україні їхнє застосування регламентується, зокрема ДБН В.2.5-56:2014. Продукція має пройти випробування за стандартами EN 50200, IEC 60331, EN 60332, які підтверджують наступні властивості:
- збереження електроживлення пристроїв та систем протягом мінімального часу від 30 хвилин (для категорії E30) до 180 хвилин (для FE180) за умови прямого впливу полум’я;
- зупинка розповсюдження вогню – стандарт EN 60332 визначає, що кабелі повинні запобігати поширенню полум’я як при поодинокому, так і при пучковому прокладанні;
- мінімізація виділення диму та газу – негалогенна ізоляція запобігає виділенню шкідливих речовин (визначається стандартами EN 61034 та EN 60754).
Для отримання дозволу на застосування українськими підприємствами, державними та приватними установами, кабелі FR мають пройти сертифікацію та отримати декларацію відповідності вимогам. Протоколи випробувань гарантують, що при виникненні небезпечної ситуації продукція виконає передбачені її характеристиками функції.
Як правильно вибирати вогнестійкий кабель
Рекомендуємо конкретизувати вибір вогнестійкого кабелю, спираючись на індивідуальні умови його застосування. Ви маєте визначити, які характеристики повинна мати протипожежна конструкція, та відповісти на такі питання:
- на якому об’єкті буде використовуватись кабель FR та з’ясувати встановлені там вимоги щодо пожежної безпеки;
- скільки часу кабель повинен підтримувати працездатність аварійних систем безпеки – 30/60/90/120 або 180 хвилин (вибираєте виріб з відповідним маркуванням);
- яке обладнання буде живити кабель – це може бути система пожежогасіння, світлова чи звукова сигналізація, аварійне живлення тощо;
- в яких умовах буде експлуатуватися кабель, адже рівень вологості, вплив агресивного середовища, приховане або відкрите прокладання та інші чинники впливають на вибір.
Чому важливий монтаж, а не тільки кабель
Навіть якісний кабель не гарантує результат без правильного монтажу.
Критично важливо:
- використовувати сертифіковані системи прокладання
- дотримуватися проєкту
- не порушувати радіуси вигину
- застосовувати вогнестійкі кріплення
У більшості випадків оцінюється вся кабельна лінія, а не тільки кабель.
Серед вогнестійких кабелів неможливо виокремити універсальний продукт, який гарантував би працездатність електричної системи за будь-яких обставин. Тому важливо залучати спеціалістів, які ретельно проаналізують особливості пожежної системи на об’єкті та порадять оптимальне за характеристиками рішення. Якщо у вас виникають ускладнення з вибором, звертайтеся до кваліфікованого експерта нашої компанії. Він добре знає асортимент продукції, має значний досвід, щоб порадити найкращий варіант для ваших умов.
Для збереження ефективності при пожежі необхідно враховувати не лише відповідність технічних характеристик кабелів, але й правильність системи прокладання (кабель + кріплення + лоток), що підтверджується випробуваннями за DIN 4102-12. Монтаж має здійснюватися кваліфікованими досвідченими електриками з дотриманням таких правил:
- використання сертифікованих захисних систем для тривалого збереження початкових властивостей кабелю;
- застосування каналів OBO, лотків та інших спеціалізованих елементів для прокладання проводів;
- дотримання мінімально допустимих радіусів вигину, щоб уникнути механічного пошкодження;
- уникнення перегинів, контактів з гострими краями конструкцій;
- використання кріпильних компонентів, які мають стійкість до вогню.
Навіть найкращий FR-кабель може знизити функціональність, якщо був невміло прокладений. Монтажу варто приділяти достатню увагу, в іншому разі ви не тільки будете змушені витрачати кошти на нову продукцію, але й можете створити додаткову загрозу для підприємства при виникненні пожежі.
Поширені помилки
Однією з ключових помилок є нерозуміння відмінностей між вогнестійкими та негорючими кабелями (які не поширюють горіння). Часто неспеціалісти ототожнюють ці дві категорії, вважаючи, що вони мають однакові властивості та характеристики. У результаті купують нг різновиди, які не здатні повноцінно підтримувати живлення аварійних систем безпеки за екстрених обставин. Термостійкість не варто плутати з вогнестійкістю, адже лише другий варіант буде витримувати вплив високої температури і одночасно продовжуватиме передачу енергії під час пожежі.
Навіть при виборі конкретних FR-кабелів можна помилитися. Передусім це пов’язано з купівлею продукції невідповідного класу за часом збереження працездатності під впливом вогню (відповідно до стандартів DIN 4102-12 та IEC 60331). Якщо для одних систем пожежогасіння варіанта E30 буде цілком достатньо, то для інших об’єктів потрібні рішення максимальної допустимої ефективності – FE180.
Необхідно купувати вогнестійкий кабель на перевірених майданчиках, які пропонують сертифіковану продукцію. Перед замовленням переконайтеся в наявності у постачальника всіх потрібних ліцензій та документів, які підтверджують дотримання вимог ДСТУ 4809:2007 та ДБН В.2.2-15-2005 (українські стандарти).
Неможливо гарантувати повний захист без правильно організованої безпеки електричних мереж. Важливо продумати не лише формат укладання, а й виконати надійне заземлення, особливо за умови підвищеного навантаження на електромережу.
FAQ (часті питання)
Чи можна використовувати LSZH замість FR?
Ні. LSZH зменшує дим, але не гарантує працездатність під час пожежі.
Що означає E30 / E90?
Це час (у хвилинах), протягом якого система зберігає функціональність під час пожежі.
Чи завжди потрібен вогнестійкий кабель?
Тільки там, де це передбачено проєктом або нормативами (системи протипожежного захисту).
Чи достатньо просто купити FR-кабель?
Ні. Важлива вся система: кабель + монтаж + кріплення.
Висновки
Вогнестійкі кабелі є обов’язковою частиною протипожежної інфраструктури. Вони здатні врятувати життя людей під час пожеж на промислових об’єктах або в громадських будівлях. Для забезпечення необхідної функціональності слід ретельніше підійти до вибору продукції за категорією та маркуванням, розуміти, за якими стандартами проходить її сертифікація. Важливо вміти відрізняти FR-кабелі від негорючих аналогів, адже другий варіант хоч і сповільнює розповсюдження пожежі, але не може довго підтримувати передачу електричного струму.
Правильний вибір базується на:
- проєкті
- нормативних вимогах
- підтверджених випробуваннях
- правильному монтажі
Саме такий підхід дозволяє гарантувати роботу систем безпеки в критичний момент.
У нашому каталозі представлений широкий вибір вогнестійких кабелів від перевірених виробників. У кожного продукту є гарантійний термін використання, протягом якого можна отримати безплатну сервісну підтримку. Оригінальні товари вирізняються довговічністю, пройшли необхідні випробування, отримали декларацію щодо відповідності. Ви можете швидко замовити вироби у потрібній кількості, адже наш каталог регулярно поповнюється новинками, а запити реалізуються без тривалого очікування. Відсутність посередників дає змогу купити FR-кабелі за доступною вартістю.
Потрібна допомога з підбором кабелю?
Якщо ви підбираєте кабель для конкретного об’єкта, важливо врахувати всі вимоги проєкту та нормативів.
Краще залучити спеціаліста — це дозволить уникнути помилок і підібрати рішення, яке реально працюватиме під час пожежі.
