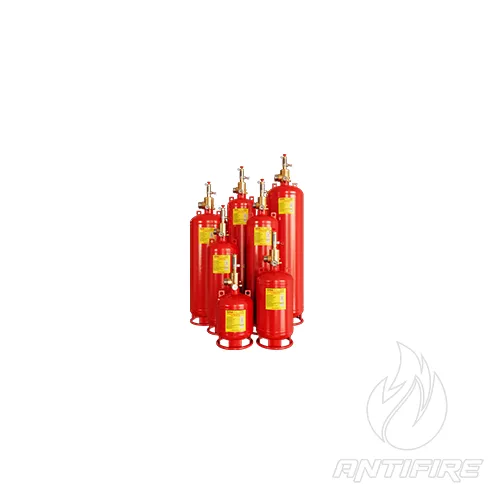

Система газового пожежогасіння "ІМПУЛЬС"
Опис та призначення
Побудова системи пожежогасіння ґрунтується на правильному розрахунку маси вогнегасної речовини, гідравлічних розрахунках (підтвердження подачі вогнегасної речовини в об'єм, що захищається менш ніж за 10 с), підборі компонентів (з'єднувач жорсткий, зворотний клапан, насадок газовий, колектор, кріплення балонів, сигналізатор тиску і обладнання для випробування розподільного обладнання).
Для правильного і точного вибору системи пожежогасіння з підбором супутніх компонентів необхідні максимально коректні вихідні дані: габарити захищуваного приміщення, місце для установки модулів, наявність фальш-стелі, фальш-підлоги, наявність/відсутність персоналу і т. д.
Системи "Імпульс 1230", "Імпульс 227", "Імпульс 125" перекривають весь спектр нормативних вимог, особливості об'єктів різного призначення, побажань Замовників.
B (горіння рідких речовин),
E (електрообладнання під напругою),
C (горіння газоподібних речовин)
| Умовне позначення модуля при замовленні: | ||||
| МГП.І | -ХХ. | 1. | ХХХ | заряджений вогнегасною речовиною ХХХ, ХХ кг |
| 1 | 2 | 3 | ||
| де: 1. місткість балона модуля: 25, 40, 60, 80, 100, 140, 180 л; 2. тип пуску:
3. ХХХ - HFC 125, HFC 227ea, FK-5-1-12; ХХ - маса вогнегасної речовини, кг |
||||
ОБЛАСТЬ ЗАСТОСУВАННЯ
- Кабельні каналы
- Електрощитові
- ЦОДи
- Серверні
- Склади
- Серверні кімнати
- Трансформаторні підстанції
- Морські контейнери
МІЖНАРОДНІ СТАНДАРТИ
- ISO 14520
- EN 15004
- NFPA 2001
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ МОДУЛІВ «ІМПУЛЬС» | ||||||||
| ТИП МОДУЛЯ | ||||||||
| НАЙМЕНУВАННЯ ПОКАЗНИКІВ |
МГП.I- 25 |
МГП.I- 40 |
МГП.I- 60 |
МГП.I- 80 |
МГП.I- 100 |
МГП.I- 140 | МГП.I- 180 | |
| Місткість балона модуля, не менше | л | 25,0+1,5 | 40,0+2,0 | 60,0+3,0 | 80,0+3,0 | 97,0+3,0 | 140,0+7,0 | 180,0+9,0 |
| Діаметр умовного проходу ЗПП | мм | 32 | 50 | |||||
| Робочий тиск у модулі за температури 20+2,0С | бар | 42,0 ± 2,0 | ||||||
| Тиск спрацювання запобіжного пристрою мембранного типу | бар | 78,0 ± 5,0 | ||||||
| Тип газової вогнегасної речовини | - | HFC125, HFC227ea, FK-5-1-12 | ||||||
| Максимальний/мінімальний коефіцієнт заправки газовою вогнегасною речовиною | ||||||||
|
HFC125 HFC227ea FK-5-1-12 |
1,2 / 0,4 1,15 / 0,4 1,44 / 0,4 |
|||||||
| Маса модуля без вогнегасної речовини, не більше | кг | 40,3 | 52,7 | 69,3 | 88,7 | 102,8 | 155,0 | 187,0 |
| Діапазон температур експлуатації модулів | 0С | від мінус 20 до плюс 50 | ||||||
| Строк служби, не менше | років | 30 | ||||||
Модулі в складі системи газового пожежогасіння можуть бути оснащені пусками:
- РЕ - електричний з дублюючим ручним пускачем;
- ПНРЕ - електричний і пневматичний з дублюючим ручним пускачем;
- ПН - пневматичний;
| ТИПИ ПУСКУ МОДУЛЯ | ||||||||
| РЕ | ПНРЕ | ПН | ||||||
| Тип пуску | електричний, ручний |
пневматичний, електричний, ручний |
пневматичний | |||||
| ПАРАМЕТРИ ЕЛЕКТРИЧНОГО ПУСКУ | ||||||||
| Номінальна напруга | В | 24± 2,0 | - | |||||
| Номінальний струм | А | 0,5+0,2 | - | |||||

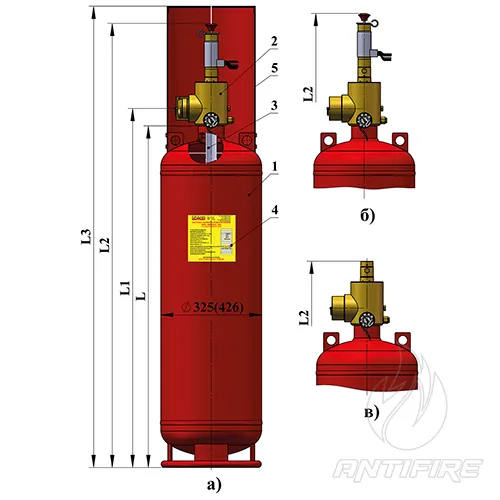

ЗАГАЛЬНИЙ ВИД МОДУЛЯ
| Тип модуля | Тип пуску ЗПП | L, мм | L1, мм | L2, мм | L3, мм |
|
| МГП.I-25.1 | РЕ | 495 | 540 | 830 | 870 | |
| ПНРЕ | 830 | |||||
| ПН | 700 | |||||
| МГП.I-40.1 | РЕ | 695 | 740 | 1030 | 1070 | |
| ПНРЕ | 1030 | |||||
| ПН | 900 | |||||
| МГП.I-60.1 | РЕ | 960 | 1005 | 1295 | 1535 | |
| ПНРЕ | 1295 | |||||
| ПН | 1170 | |||||
| МГП.I-80.1 | РЕ | 1230 | 1240 | 1570 | 1605 | |
| ПНРЕ | 1570 | |||||
| ПН | 1440 | |||||
| МГП.I-100.1 | РЕ | 1455 | 1500 | 1790 | 1830 | |
| ПНРЕ | 1790 | |||||
| ПН | 1665 | |||||
| МГП.I-140.1 | РЕ | 1270 | 1315 | 1600 | 1680 | |
| ПНРЕ | 1630 | |||||
| ПН | 1475 | |||||
| МГП.I-180.1 | РЕ | 1600 | 1645 | 1930 | 2000 | |
| ПНРЕ | 1960 | |||||
| ПН | 1805 |
