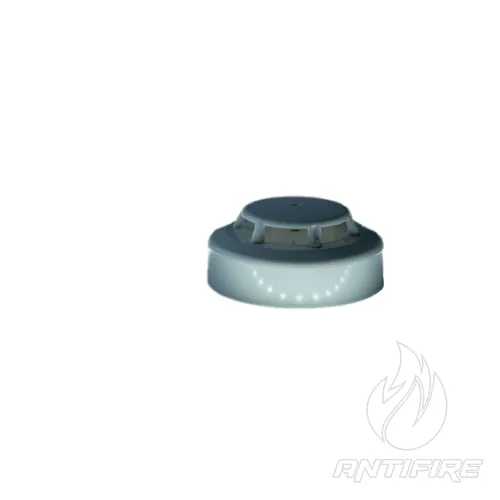

Сповіщувач пожежний тепловий Варта ИПК-9/1, ИПК-9/2
Опис та призначення
ИПК-9/1 та ИПК-9/2 – це неадресні теплові максимальні сповіщувачі з релейним виходом для виявлення загорянь у закритих приміщеннях будівель і споруд, що супроводжуються виділенням тепла. Призначені для роботи з сертифікованими приладами приймально-контрольними пожежними відповідно до ДСТУ EN 54-2:2003.
Модифікації:
- ИПК-9/1 – тепловий максимальний з релейним НЗ виходом (нормально замкнутим)
- ИПК-9/2 – тепловий максимальний з релейним НР виходом (нормально розімкнутим)
Функції:
- Виявлення загорянь за підвищенням температури до 62±8°C (клас A2)
- Електрична та оптична сигналізація перевищення порогової температури
- Формування сигналу "Тривога" замиканням або розмиканням релейних контактів
- Збереження сигналу спрацювання після відновлення нормальної температури
- Стійкість до переривань електроживлення тривалістю до 100 мс
- Контроль релейного виходу тестером в черговому та тривожному режимах
Конструкція та монтаж
Сповіщувач складається з блоку сповіщувача пожежного та розетки, з'єднаних чотирма контактами. На корпусі блоку розташований світловий індикатор червоного кольору та температурний датчик. Монтаж здійснюється кріпленням розетки дюбелями до стелі. Підключення до чотирипровідного шлейфу з живленням пожежних сповіщувачів та окремими контактами релейного виходу.
Переваги
- Релейний вихід – вбудоване реле з нормально замкнутими (ИПК-9/1) або нормально розімкнутими (ИПК-9/2) контактами
- Клас A2 за EN54-5 – номінальна температура спрацювання 62±8°C
- Низьке енергоспоживання – не більше 0,1 мА в черговому режимі
- Швидка готовність – час технічної готовності не більше 10 секунд
- Параметри релейного виходу – комутована напруга до 30 В, струм до 0,1 А
- Високий опір розімкнутих контактів – не менше 100 кОм
- Низький опір замкнутих контактів – не більше 0,1 Ом
- Оптична індикація – спалахи індикатора в черговому режимі та безперервне світіння при "Тривозі"
- Захист від неправильного підключення – витримує напругу зворотної полярності до 30 В
Сповіщувачі ИПК-9/1 та ИПК-9/2 забезпечують надійне виявлення загорянь з додатковою можливістю управління зовнішніми пристроями через релейні контакти, що робить їх ідеальними для інтеграції в складні системи пожежної безпеки.
- Тип: неадресний тепловий максимальний сповіщувач клас A2 з релейним виходом
- Номінальна температура спрацювання: 62±8°C
- Напруга живлення: від 10 до 30 В
- Струм споживання черговий режим: не більше 0,1 мА
- Час технічної готовності: не більше 10 секунд
- Тип релейного виходу: ИПК-9/1 - нормально замкнутий (НЗ), ИПК-9/2 - нормально розімкнутий (НР)
- Комутована напруга релейного виходу: не більше 30 В
- Струм через замкнутий релейний вихід: не більше 0,1 А
- Опір розімкнутого релейного виходу: не менше 100 кОм
- Опір замкнутого релейного виходу: не більше 0,1 Ом
- Робоча температура: від -10°C до +50°C
- Відносна вологість: від 35% до 95% при +35°C
- Ступінь захисту: IP30
- Габаритні розміри: діаметр 100 мм, висота 48 мм
- Маса з розеткою: не більше 0,18 кг
- Середнє напрацювання на відмову: не менше 70000 годин
- Термін служби: не менше 10 років
- Гарантія: 36 місяців з дня введення в експлуатацію
- Відповідність стандартам: ДСТУ EN 54-5:2003, ISO 9001:2015
