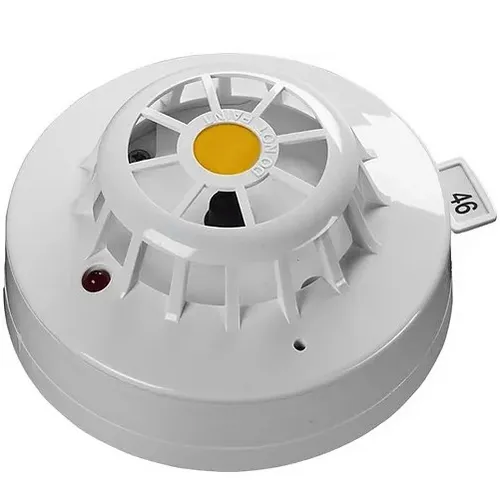

Сповіщувач тепловий Apollo XP95 55000-420 APO
запитом
Опис та призначення
Тепловий сповіщувач XP95 виконаний у негорючому корпусі із білого полікарбонату. Вимірювання температури здійснюється одним терморезистором, що формує напругу, пропорційне температурі навколишнього середовища. Завдяки реакції на підвищення температури сповіщувач 55000-420APO можна використовувати як тепловий датчик категорії 2 відповідно до EN54. Сповіщувач розроблений для підключення до двопровідного адресного шлейфу, в якому здійснюється обмін даними та є напруга живлення від 14В до 28В постійного струму. Сповіщувач підключається до вхідних та вихідних ланцюгів через контакти L1 та L2. Між контактами +R та -R може бути підключений виносний світлодіодний індикатор, що споживає не більше 4 мА при напрузі 5В. Є контакт заземлення. У приладі встановлена спеціалізована мікросхема, що контролює збільшення струму та керує обробкою даних. Терморезистор формує вихідну напругу, що відповідає температурі навколишнього середовища. Вихідна напруга обробляється на АЦП мікросхеми, де запам'ятовуються дані. Під час опитування сповіщувача дані передаються пожежну панель. При перевищенні порога 55 одиниць сповіщувач формує ознака пожежної тривоги і адреса сповіщувача додається в потік даних кожні 32 цикли опитування (вважаючи від останнього опитування) до тих пір, поки сповіщувач фіксує стан пожежної тривоги (за винятком того моменту, коли сповіщувач опитується). Це дозволяє визначити спрацювання будь-якого сповіщувача в шлейфі протягом близько 2 секунд. Сповіщувач відкалібрований так, щоб повертати аналогове значення 25±7 одиниць за температури 25°С. Стандартний тепловий сповіщувач ХР95 працює за температури від -20°С до +70°С. Високотемпературний сповіщувач ХР95 працює при температурі від -20°С до +120°С. Сповіщувачі нечутливі до атмосферного тиску.
| Механічний |
|
|---|---|
| Електричний |
|
| Екологічний |
|
