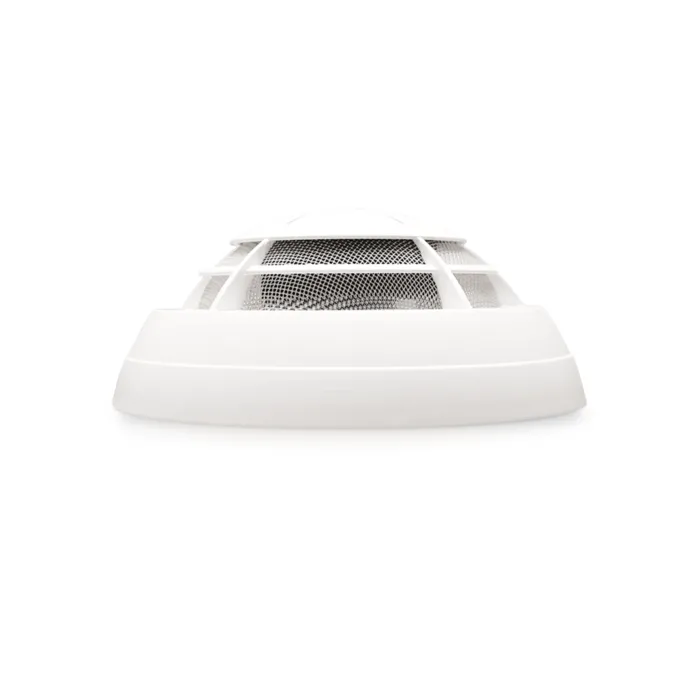

Сповіщувач пожежний димовий оптичний ADR-20R Polon Alfa
Опис та призначення
ADR-20R — оптичний димовий сповіщувач, призначений для раннього виявлення пожежі на стадії тління матеріалів, коли з’являється видимий дим, але ще відсутнє відкрите полум’я та значне підвищення температури. Пристрій використовується у приміщеннях, де за нормальних умов відсутні дим, пил або конденсація пари. Сповіщувач призначений для роботи у шлейфах сповіщувачів приймально-контрольних панелей охоронної сигналізації.
Сповіщувач ADR-20R є оптичним димовим детектором, що працює на основі ефекту Тіндаля. Робота пристрою ґрунтується на вимірюванні інфрачервоного випромінювання, яке розсіюється частинками диму в аерозолі.
У вимірювальній камері встановлено інфрачервоний випромінювач і фотодіод-приймач. У нормальному стані фотодіод не сприймає випромінювання від джерела. Коли частинки диму потрапляють у камеру, вони розсіюють інфрачервоне світло і спрямовують його на приймач. Після перевищення встановленого порогового рівня електронна система активує сигнал тривоги та перемикає контакт реле тривоги.
Реле сповіщувача у режимі контролю може працювати у двох режимах:
- режим напруги — контакти реле перемикаються при спрацюванні сповіщувача або при зникненні живлення (заводське налаштування);
- безнапруговий режим — контакти перемикаються лише під час спрацювання сповіщувача.
Робота та індикація
Живлення сповіщувача подається від приймально-контрольної панелі охоронної сигналізації. Під час експлуатації пристрій може працювати у кількох режимах:
- черговий режим — світлодіод блимає приблизно раз на 40 секунд, підтверджуючи нормальну роботу;
- режим тривоги — супроводжується миготінням світлодіода та модульованим звуковим сигналом;
- режим несправності — короткий звуковий сигнал кожні 40 секунд без світлової індикації;
- режим недостатньої напруги живлення — короткий звуковий сигнал кожні 40 секунд разом із миготінням світлодіода.
Пристрій оснащений кнопкою тестування, що дозволяє перевірити працездатність сповіщувача. Натискання кнопки активує звукову та світлову сигналізацію так само, як під час реальної пожежної тривоги.
У разі накопичення забруднень у вимірювальній камері, що може виникнути внаслідок тривалої експлуатації в несприятливих умовах, камеру можна очистити або замінити на нову.
Сповіщувач ADR-20R може встановлюватися у приміщеннях, де існує ризик виникнення пожежі. Площа, яку контролює один сповіщувач, становить приблизно від 60 до 80 м² залежно від висоти встановлення.
Пристрій рекомендується встановлювати на стелі, над центром приміщення. Якщо монтаж у центрі неможливий, необхідно забезпечити не менше 20 см вільного простору навколо сповіщувача для забезпечення вільного руху повітря.
Не рекомендується встановлювати сповіщувач поблизу вентиляційних отворів, кондиціонерів, нагрівальних приладів, кухонного обладнання, місць із підвищеною концентрацією пари, диму або конденсату.
Сповіщувач ADR-20R призначений для роботи виключно у шлейфах сповіщувачів приймально-контрольних панелей охоронної сигналізації. Підключення до шлейфа може вимагати використання кінцевого та тривожного резисторів, залежно від конфігурації панелі.
димові
- Тип сповіщувача: оптичний димовий
- Принцип виявлення: розсіювання інфрачервоного світла (ефект Тіндаля)
- Живлення: 12 В DC ±20%
- Струм споживання:
- черговий режим — до 500 μA / 17 мА;
- режим тривоги — до 24 мА / 8 мА - Вихід: релейний контакт
- Допустиме навантаження реле: 1 А / 30 В; 0,5 А / 125 В
- Температура експлуатації: −10…+55 °C
- Відносна вологість: до 95 %
- Габарити: Ø112 × 57 мм
