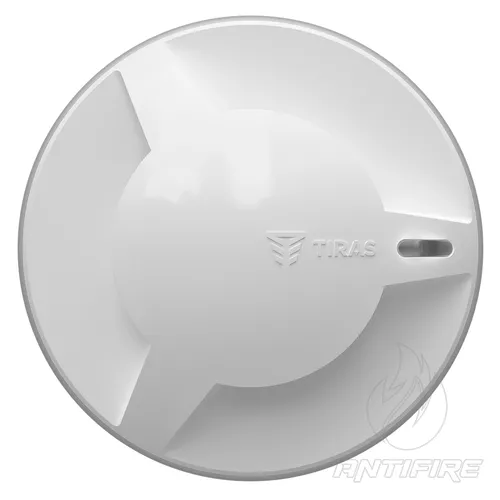

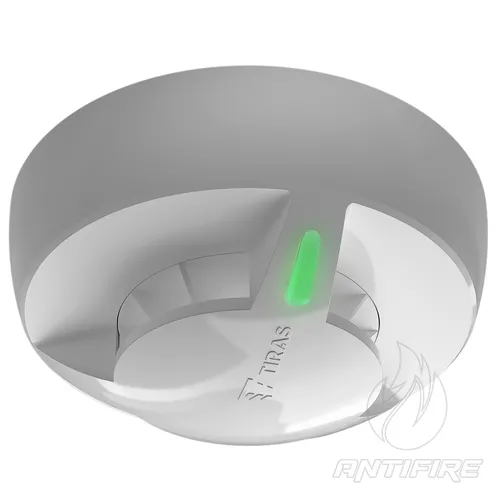

Извещатель Tiras DETECTO HT10 (white) – неадресный тепловой пожарный микропроцессорный.
Описание и назначение
DETECTO HT10 - это неадресный точечный тепловой пожарный извещатель, предназначенный для выявления повышения температуры окружающей среды в закрытых помещениях зданий и сооружений и формирования сообщения о пожаре.
Используется в двухпроводных шлейфах сигнализации в составе систем пожарной сигнализации, построенных на основе приборов приемно-контрольных пожарных (ППКП) производства ООО «Тирас-12» и других производителей.
Извещатель имеет пластиковый корпус и выпускается в двух исполнениях - HW1 и HW2, которые отличаются вариантом аппаратной реализации, сохраняя одинаковые технические параметры.
Назначение и принцип работы
В очередном режиме индикатор мигает красным цветом.
При достижении температуры срабатывания извещатель переходит в состояние «Пожарная тревога», подключая к шлейфу дополнительную нагрузку и активируя индикацию тревоги.
Для возвращения в очередной режим нужно сбросить тревогу на ППКП.
Извещатель имеет выход LED для подключения выносного устройства оптической сигнализации (ВВС), которое дублирует индикацию режимов «Пожар» и «Неисправность».
Максимальная длина соединительных проводов ВВС – до 3 метров.
Монтаж и подключение
-
Монтаж осуществляется на горизонтальную поверхность (потолок).
-

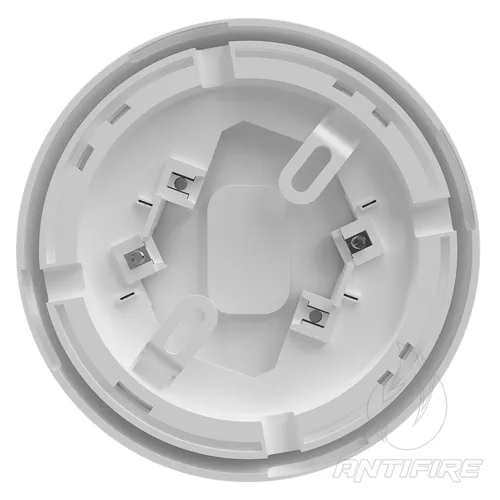

Извещатель состоит из базы и съемного элемента, соединяемого поворотом по часовой стрелке.
-
В крайнем извещателе шлейфа между клеммами Z+ и Z2- устанавливается конечный резистор соответствующего номинала.
-
Для ППКП серии Tiras PRIME S/M/L/XL с зоной типа «DETECTO PLUS» конечный резистор не требуется -
крайний извещатель переводится в режим «MASTER» путем удаления ломкого элемента на плате.
-
Все подключения выполняются при отключенном напряжении питания.
Условия эксплуатации
DETECTO HT10 предназначен для круглосуточной непрерывной работы в помещениях с регулируемыми климатическими условиями.
Рабочий диапазон температур: от -10 °C до +55 °C, относительная влажность - до 93 %.
Рекомендовано проводить профилактическую очистку от пыли не реже одного раза в год.
Соответствие и сертификация
-
Соответствует стандарту ДСТУ EN 54-5 (тепловые пожарные извещатели).
-
Соответствует требованиям Технических регламентов Украины по:
- электромагнитной совместимости оборудования;
- ограничение использования опасных веществ в электрическом и электронном оборудовании.
-
Сертификат соответствия выдан Государственным центром сертификации ГСЧС Украины.
-
Система менеджмента качества сертифицирована на соответствие ДСТУ ISO 9001:2015.
-
Гарантийный срок эксплуатации – 36 месяцев с даты продажи.
-
Производитель: ООО «Тирас-12», г. Винница, Украина
24
- Цвет: белый (white)
- Тип: неадресный тепловой пожарный извещатель для двухпроводных шлейфов
- Напряжение питания: 10-30 В
- Ток потребления: дежурный режим 0,10 мА, неисправность 0,13 мА, пожар 8-31 мА (в зависимости от напряжения)
- Стартовый ток: 4-11 мА в течение не более 0,5 с
- Температурный класс износа: А2 (54-70°С)
- Время определения неисправностей: не более 10 с
- Габаритные размеры: диаметр 110 мм, высота 48 мм
- Масса: не более 0,12 кг
- Класс защиты оболочки: IP30
- Напряжение коммутации клеммы LED: 0-30 В
- Максимальная мощность коммутации ВВС: не более 0,25 Вт
- Диапазон рабочих температур: от -10°С до +55°С
- Относительная влажность: не более 93%
- Средний срок службы: не менее 10 лет
- Гарантийный срок: 36 месяцев
- Соответствие стандартам: ДСТУ EN54-5, техническим регламентам по электромагнитной совместимости
