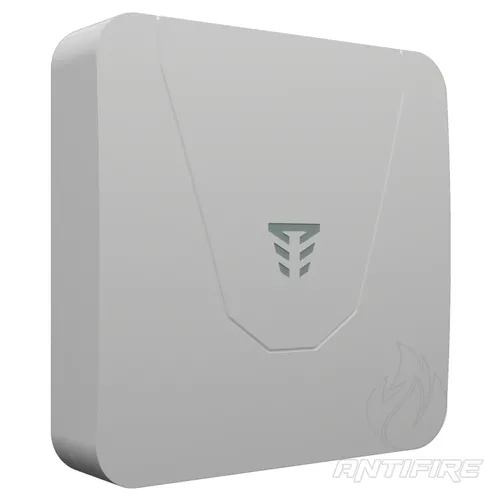

Модуль расширения Tiras AM-MULTI+ адресный на 5 входов и 2 выхода
Описание и назначение
AM-MULTI+ - универсальный адресованный модуль для систем пожарной сигнализации производства TIRAS Technologies.
Устройство используется для расширения функционала адресных систем и подключения автоматики пожарной безопасности.
Обеспечивает работу входов, выходов и релейных каналов, а также может выступать отдельным питающим блоком.
Основные возможности
-
Работа как расширитель входов, выходов и релейных контактов.
-
Два выхода питания +24 В по 400 мА каждый (до 800 мА в целом).
-
Пять контролируемых входов для подключения оборудования автоматики.
-
Два универсальных слота для модулей M-LOOP или M-OUT2R.
-
Встроенный изолятор короткого замыкания на адресной шине.
-
Совместимость с адресными системами TIRAS PRIME A.
Технические характеристики
-
Питание: 220 В AC,
-
Резервирование: АКБ 7 или 9 А·ч
-
Ток потребления в режиме ожидания: 0,25 мА
-
Габариты: 280 × 280 × 80 мм
-
Рабочая температура: −10…+40 °C
-
Вес без аккумулятора: 1,6 кг
Назначение и монтаж
AM-MULTI+ применяется для подключения и управления элементами пожарной автоматики: извещателями, клапанами, вентиляторами, релейными модулями и другими устройствами. Монтируется внутри помещений, в пожарных щитах или шкафах управления.
- Основное питание: 220 В,
- Блок питания: 35 Вт
- Резервное питание: свинцово-кислотная АКБ 7/9 А·ч
- Исходящий ток OUT1, OUT2: 800 мА каждый
- Ток нагрузки выходов +24 В: 400 мА каждый
- Потребление в дежурном режиме: 0,25 мА от АИ
- Количество входов: 5
- Количество выходов: 2 универсальных + 2 питания 24 В
- Поддержка адресных устройств: до 250
- Габариты: 280×280×80 мм
- Масса: 1,6 кг (без АКБ)
- Степень защиты: IP30
- Рабочая температура: -10°C до +40°C
- Гарантия: 36 месяцев
- Сертификация: EN54
