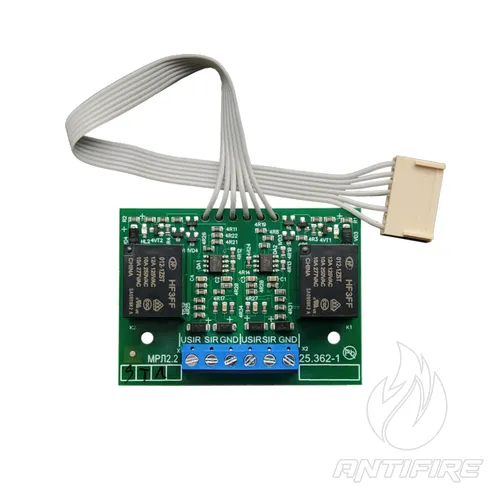

Модуль расширения Tiras МРЛ-2.2 релейный на 2 выхода оповещения
Описание и назначение
МРЛ-2.2 - модуль расширения выходов системы оповещения - это устройство ввода-вывода, предназначенное для увеличения количества выходов управления системами оповещения в составе приборов приемно-контрольных пожарных (ППКП) серии "Тирас-П": Тирас-4П, Тирас-4П. Тирас-8П.1, Тирас-16П.
Модуль обеспечивает реализацию двух дополнительных выходов оповещения и зонирования системы оповещения, работая по тому же принципу, что и выходы оповещения ППКП.
Контроль состояния устройства осуществляется средствами ППКП.
Особенности
-
Подключение к ППКП производится через соединитель 3XS3 внутри корпуса прибора.
-
Обеспечивает зонирование системы оповещения и независимое управление двумя выходами.
-
Поддерживает выходы на извещатели (SIR) с контролем состояния линий.
-
Имеет вход питания оповещения (USIR), выход GND (схемная земля) и защита от перегрузки.
-
В случае неиспользования выхода предусмотрена установка резистора 3 кОм между клеммами SIR и GND
и перемычки между клеммами USIR - USIR.
-
Устройство работает в аналогичном режиме к выходам оповещения ППКП серии Тирас-П.
Соответствие и сертификация
Модуль МРЛ-2.2 отвечает требованиям обязательных технических регламентов Украины:
-
Технического регламента по электромагнитной совместимости оборудования;
-
Технического регламента ограничения использования опасных веществ
в электрическом и электронном оборудовании.
Сертифицирован по стандартам серии ДСТУ EN 54,
а система управления качеством производства ООО «Тирас-12»
сертифицирована на соответствие ДСТУ ISO 9001:2015
- Совместимость: ППКП серии "Тирас-П"
- Ток коммутации: 5 А
- Напряжение коммутации: 12 В
- Напряжение питания оповещения: 12 В
- Ток потребления в дежурном режиме/ в режиме "Пожар": 10мА/70мА
