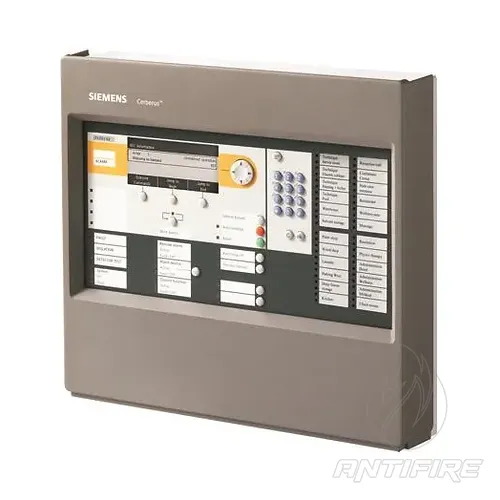

Панель управления Siemens FC722-YZ
Описание и назначение
FC722.. (2 шлейфа, возможность расширения до 4) – компактная
панель со встроенной рабочей станцией, которая может обрабатывать сигналы от устройств Cerberus PRO – до 252 адресов. Панель управления может использоваться как автономно, так и в сети. Панель управления может программироваться с помощью удобного пользовательского инструмента (Cerberus) для создания универсальной гибкой системы. В одну сеть могут быть объединены до 16 станций, таких как панели управления и пульты управления (в любом порядке). Кроме того, на каждой станции есть возможность подключения к Ethernet. Подключение к Ethernet позволяет объединить в одну сеть до 4 станций, включая центральную точку доступа CAP (ЦТД) (через Hub) (без соблюдения EN54). Подключение к системе управления безопасностью Siemens через BACnet. Все линии извещателя проверяются по замыканию земли. Адаптация пользовательского текста непосредственно на пульте управления или с помощью программного инструмента Cerberus. До 2000 событий могут быть сохранены в соответствии с разными критериями. Автоматический переход на летнее/зимнее время. Выявление и автоматическое считывание (автоматическая конфигурация) всех устройств C-NET, что обеспечивает своевременность и простоту управления.
Сохраненные данные могут быть загружены с помощью удаленного
доступа Cerberus.
FC722.. идеально подходит для небольших объектов, например, для
установки в мастерских, гостиницах и т.д. или (при подключении к
сети) для более крупных проектов, когда система является их частью.
FC722.. можно использовать для создания гибких внутриструктурных связей, а также внешних систем.
Расширения и аксессуары заказываются по отдельности.
Совместимые системы Cerberus PRO FD720
Число адресов макс. 252
Количество линий извещателей 2(4) шлейфов в петлю
(в линию) или 4 (8) шлейфов в
линию
Программируемый вход/выход 8
Выходные параметры реле 1 дистанционная передача
сигнала тревоги
1 дистанционная передача
сигналов о неисправности
Контролируемый выход 1 дистанционная передача
сигнала тревоги
1 дистанционная передача
сигналов о неисправности
1 звуковое оповещение
Резервный источник питания до 72 ч (опционально)
Возможности подключения 2 -> для последовательных
интерфейсов RS232 или RS485
2 -> для сетевых модулей
1 -> для расширения шлейфов
(C-NET)
Рабочая температура -8...+42 °C
Температура хранения -20...+60°C
Относительная влажность ?95% (без конденсации)
Категория защиты IP30
Цвет корпуса/крышки серый, RRAL 7035/серый,
RКонструкция RAL 050 00 00
С 24 группами индикации, по одному красному и желтому светло-
диод на каждый.
Напряжение сети 85...265 В перем. тока
Рабочее напряжение 21...28,6 В пост. тока
Рабочий ток макс. 2,5 А
Источник питания 70 Вт
Емкость батареи 2 x 12 V, 7... 12 А-ч
Размеры корпуса
(Ш х В х Г)
430 х 398 х 160 мм
Расширение FCA2012–A1 Лицензионный ключ (L1)
FCA2013–A1 Лицензионный ключ (L2)
FHA2007–A1 Монтажная плата
FCI2001-A1 Комплект периферийно-
го модуля для пожарной бригады
FCA2005-A1 Модуль звукового
оповещение
FN2001–A1 Сетевой модуль
(SAFEDLINK)
FN2002-A1 Ретранслятор (SAFEDLINK)
FCA2001-A1 RS232-модуль
(изолированный)
FCA2002-A1 RS485-модуль
(изолированный)
FCI2003-A1 Расширение шлейфов
(FDnet/C-NET)
FH7202-Z3 Корпус (Стандарт)
FH7203-Z3 Корпус (Комфорт)
Аксессуары FTO2005-C1 Замок с ключом (Kaba)
FTO2006–B1 Замок с ключом (Nordic)
Z3B171 Релейный модуль
FHA2016-A1 Монтажный набор 19"
FCA2014–A1 Набор кабелей (связь)
DL3750+ Матричный принтер
(внеш.)
