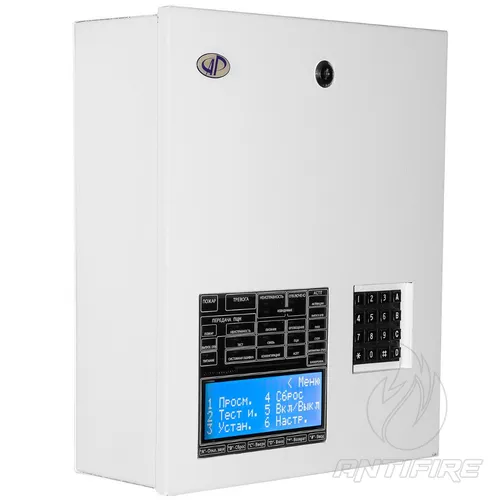

Пожарный приемно-контрольный прибор Arton ППКП Вектор 16ПАК-24
Описание и назначение
ППКП адресный/безадресный комбинированный на 16 ШС:
- Адресные и обычные шлейфы (ШС);
- Напряжение питания – 24 В;
- Адресный компонент – адресный адаптер, устанавливаемый в базу извещателей серии СПД и СПТ;
- Удобный дисплей на 4 строчки по 20 символов;
- Уменьшенное энергопотребление;
- Два аккумулятора.
Возможности:
-
Соединение ППКП и приборов управления и задержки (ПУиЗ-Вектор) в иерархические группы с помощью RS485;
- Подключение пульта дистанционного управления (ПДУ-Вектор);
- Подключение шкафа выносных реле (ШВР-Вектор).
В приборе есть возможность с помощью программного продукта pz_vector_1_2 присвоить каждому входу и выходу текстовый комментарий в объеме 39 символов, для адресных компонентов объем сообщения ограничен 12 символами.
Примечание. Для проведения такой процедуры необходимо устройство интерфейса KI-USBUART МЦИ 425692.008 (ЧП "АРТОН") в комплекте с интерфейсным кабелем, поставляемым по отдельному заказу.
Прибор фиксирует сигналы о возникновении пожара или неисправности, выдает тревожные сообщения о пожаре, аварии, процессе пожаротушения, несанкционированном раскрытии на световые и звуковые устройства оповещения, на ППС.
Прибор формирует сигналы управления модулями и генераторами пожаротушения, в зависимости от комплектности и конфигурации. В составе систем управления пожаротушением прибор пригоден для организации последовательного каскадного управления несколькими устройствами электрического запуска генераторов ВГР, которые активируются одним сигналом.
Прибор может обеспечить функции управления и диспетчеризации оборудования СДР в соответствии с ДБН В.2.5-56. Это такое оборудование как клапаны дымоудаления, вентиляторы 9 МЦИ.425513.011ПС дымоудаления и подпорки воздуха, водяные насосы и задвижки, другое оборудование и системы.
Прибор при соответствующей комплектности и конфигурации принимает и обрабатывает по установленному алгоритму дискретные (логические) команды управления датчиков, выключателей (кнопок) и формирует сигналы управления дымоудалением, вентиляцией и другой автоматикой. Конструкция устройства позволяет организовать удаленное расположение и дистанционное управление некоторыми компонентами конфигурации.
Так, например, БИиУ совместно с блоками интерфейсного коллектора может быть вынесен за пределы корпуса основного блока и образовать пульт дистанционного управления работой ППКПиУ.
Вынесенный за пределы основного прибора БВВ при соответствующих настройках может управлять по проводниковому интерфейсу работой внешних нагрузок (например, силовых реле), такое исполнение называется ШВР. Приборы могут быть объединены в иерархическую группу (до 10 устройств).
Количество каналов ввода-вывода до 40 с дискретностью 8 (до 5 блоков БВВ по 8 каналам).
Количество режимов в каждом канале ввода-вывода – 7:
- - вход, пожарный ШС, износ по одному или двум извещателям без верификации (проверки), элемент контроля обрыва – конденсатор;
- - вход, пожарный ШС, износ по одному извещателю по верификации, элемент контроля обрыва – конденсатор;
- - вход, пожарный ШС, износ по одному или двум извещателям без верификации, элемент контроля обрыва – резистор;
- - вход, пожарный ШС, износ по одному извещателю с верификацией, элемент контроля обрыва – резистор;
- - вход, охранный ШС, износ с обрыва или КЗ, элемент контроля обрыва – резистор;
- - вход, логический (дискретный) ШС, два уровня, элемент контроля обрыва – резистор;
- - выход, ключ (Кл) типа "открытый коллектор".
Количество ШСА – до 32 с дискретностью 8 (4 блока БША по 8 ШСА с 32 АК каждый).
Количество исходных ключей, без учета ключей, задействованных на блоках БВВ, – 8.
Количество приборов, которые можно объединить в иерархическую группу – до 10.
Количество СК управления средствами АСПГ и другой автоматики – до 16.
Количество направлений пожаротушения, управляемых из БУР, установленного в приборе, – до 2.
