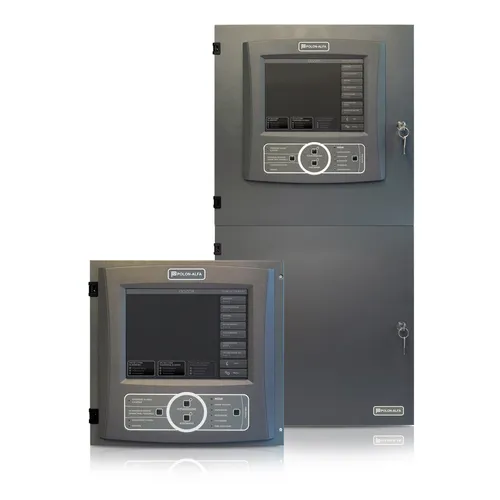

Пульт пожежної сигналізації POLON 6000

Опис та призначення

ППКП POLON 6000 рекомендовано для захисту від пожежі в будівлях середнього розміру, великих і дуже великих розмірів, особливо в будівлях складної конструкції або багаторозташованих, таких як готелі, офіси, склади, історичні об’єкти, заводи, «інтелектуальні» будівлі з великою потужністю. кількість взаємодіючих пристроїв охорони та пожежної автоматики. Система може бути легко інтегрована з рядом існуючих на ринку систем BMS.

Дизайн і функціональність

Прилад пожежної сигналізації POLON 6000 розроблений як модульний пристрій розподіленої структури. Він складається з багатьох уніфікованих модулів з різними функціями, які окремо або як набори (вузли) можуть розташовуватися в різних місцях у всій будівлі навіть на великій відстані один від одного. Всі модулі в одному вузлі і вузли між собою з'єднані загальною подвоєною цифровою шиною даних.

Панель керування є масштабованим пристроєм – її можна вільно створювати за допомогою модулів і вузлів із номерами, пов’язаними з індивідуальними вимогами будівлі. Його також можна легко розширити за допомогою інших вузлів, якщо це необхідно. Така конструкція дозволяє оптимізувати необхідне обладнання приладу, який встановлюється тільки там, де це необхідно, і знизити вартість монтажу, забезпечуючи високу надійність роботи системи. Це забезпечується подвійними мікропроцесорними контролерами, шиною даних і кабельним зв'язком між вузлами.

Прилад пожежної сигналізації POLON 6000 складається з основної панелі оператора PSO-60 з сенсорним екраном 10” та наступних функціональних модулів: двошлейфовий модуль MLD-61 та MLD-62, модуль вводу/виводу MKS-60, модуль реле MPK-60, звукові сигналізатори. модуль MWS-60, модуль реле високої напруги MPW-61, модуль входів MWK-60, модуль живлення MZP-60, модуль принтера MD-60 і модулі передачі MTI-61, MTI-62 і MTI-63.

Основні панелі та функціональні мули встановлюються в уніфіковані корпуси зі стандартними розмірами, які можна об’єднати у багатокорпусну панель. Такі сполучені корпуси з функціональними модулями можуть бути вузлом. ППК повинен мати хоча б один вузол, де встановлено головний пульт оператора ПСО-60 з номером 1. Це головний вузол, і тому він може бути лише одним у всій системі. Все інше обладнання складається з так званих віддалених вузлів, які потрібно підключити до основного вузла.

Зв'язок між вузлами здійснюється за допомогою подвійного кабельного з'єднання або подвійного оптоволоконного з'єднання за допомогою протоколу RS-485. Кожен окремий вузол повинен бути оснащений модулем живлення. У кожному вузлі ППК можуть бути лінійні модулі, до яких можуть бути підключені лінії управління та модулі керування для безпосереднього керування пожежними пристроями автоматики. У кожному вузлі може бути панель оператора ПСО-60, що працює як додаткова точка доступу до системи.
