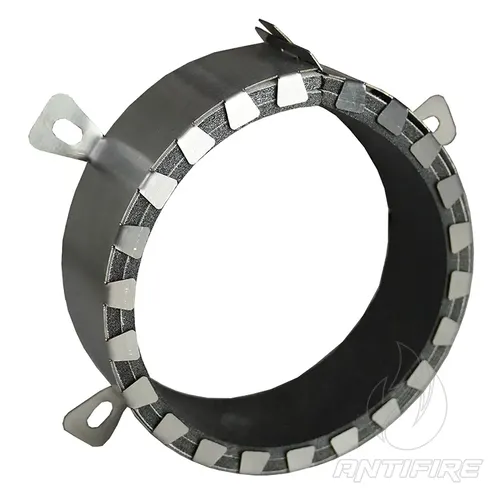

Протипожежна муфта ППМ-25 (для труб 25 мм)

Протипожежні муфти (ППМ) - призначені для вогнезахисту проходів трубопроводів із горючих полімерних матеріалів через будівельні конструкції (стіни, перегородки, перекриття) з бетону, цегли або гіпсокартону завтовшки не менше 200мм. Протипожежні муфти забезпечують межу вогнестійкості ЕІ до 180 хвилин та можуть бути використані на об’єктах різного призначення.

Вогнезахист проходок досягається за рахунок об’ємного розширення муфт під дією високих температур, через що пластмасова труба затискається, та наскрізний отвір огороджувальної конструкції перекривається.

Галузі застосування:

• Протипожежний захист проходів трубопроводів, які виготовлені з горючих полімерних матеріалів (поліетилену, поліпропілену, мінералізованого поліпропілену і полівінілхлориду), крізь огороджувальні будівельні конструкції (прокладені як вертикально, так і горизонтально);
• Для застосування в будівництві житлових, цивільних, промислових об’єктів, а також теплових, гідроелектростанцій та атомних електростанцій.

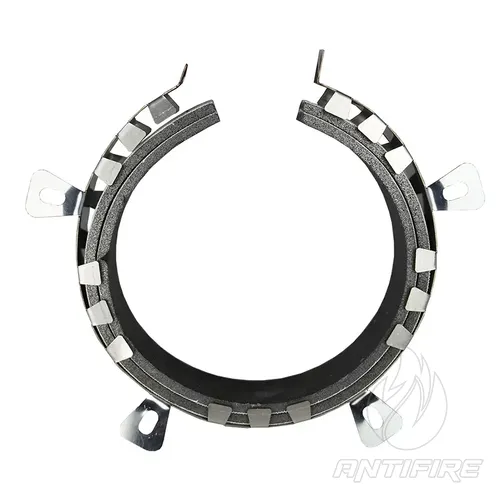

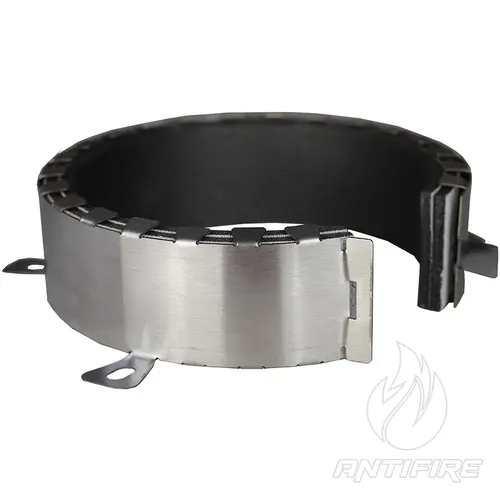

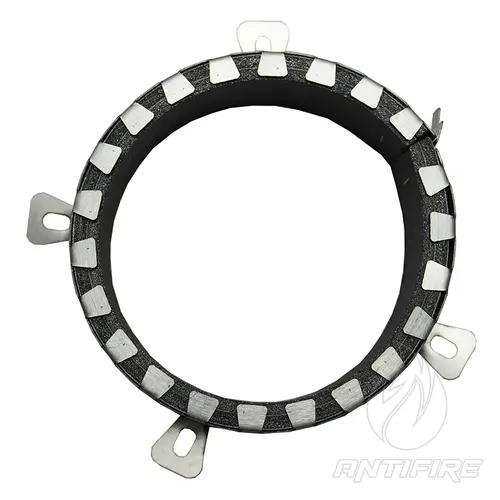

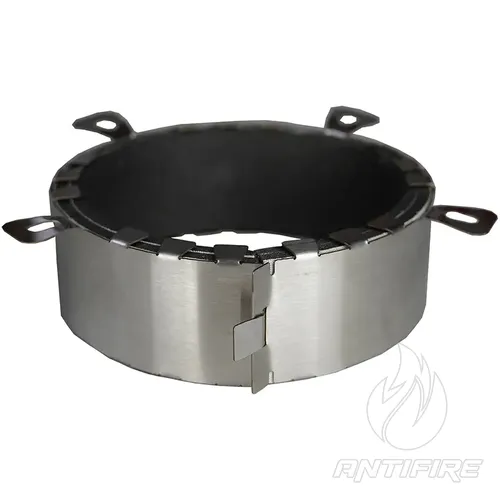

Муфта являє собою виріб циліндричної форми, який складається з каркасу (нержавіюча сталь) з монтажними отворами, всередині якого розміщені вогнезахисні пластини.

Коефіцієнт термічного розширення: 1620%

Активація розширення при температурі: 170⁰С

Експлуатаційна температура навколишнього середовища: від -40до +50⁰С

Експлуатаційна відносна вологість повітря: не вище 80%

Термін експлуатації: 25 років

Принцип дії протипожежної муфти заснований на здатності закладеного в ній вогнезахисного матеріалу до термічного розширення (спучування) в десятки разів при різкому зростанні температури навколишнього середовища. В умовах реальної пожежі і в міру зростання температури полімерна труба розм'якшується або навіть вигорає, тим самим створюються умови для поширення полум'я в місцях перетину трубами стін і перекриттів на наступні приміщення і (або) поверхи. Протипожежна муфта служить надійним бар'єром поширенню вогню і диму по будівлі, перекриваючи місця проходу пластмасових труб через стіни та перекриття. Створений «пенококс», який заповнює не тільки всю внутрішню порожнину муфти, перетискаючи пластмасову трубу, а й отвір в стіні або міжповерховому перекритті, через які труби були прокладені. Використання протипожежних муфт в сучасному цивільному і промисловому будівництві дозволяє закрити суперечку між прихильниками застосування в якості трубопровідних комунікацій чавунних або полімерних труб на користь останніх.

На кожну трубу, що проходить через протипожежну перешкоду необхідно встановити 2 муфти (по одній з кожного боку). Місце установки протипожежної муфти слід очистити від сторонніх предметів, напливів розчину, що заважають щільному примиканню до поверхні труби, стіни або стелі. Одягти корпус з вкладишем і встановленими кронштейнами на трубу, встановити на нього стягуючий хомут і підтягнути його так, щоб зусилля затяжки не заважало щодо вільного переміщення муфти уздовж труби. Зібрану муфту підвести уздовж труби до упору, забезпечивши повне примикання до поверхні протипожежної перешкоди. Затягнути стягуючий хомут до моменту, при якому виключається мимовільне переміщення муфти уздовж труби.

Муфти необхідно використовувати тільки відповідно з інструкцією із застосування в заданій області призначення.

При виявленні корозії на елементах кріплення (до 0,5мм), механічному пошкодженні муфти (деформація, тріщини) - такі елементи або муфти слід замінити. Протипожежні муфти допускається повторно встановлювати за умови відсутності на них механічних пошкоджень у випадках заміни трубопровідних комунікацій.
