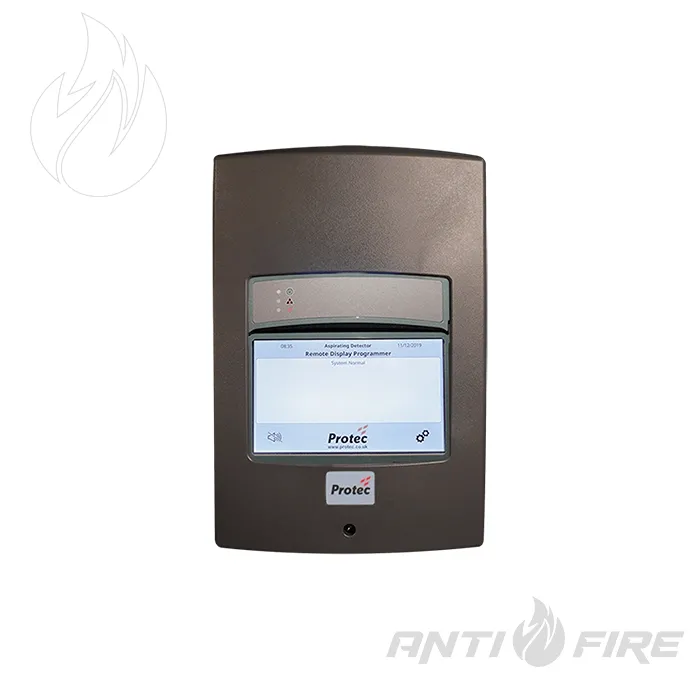

Програматор Protec Cirrus HYBRID Repeat Display Programmer
Опис та призначення
Protec Cirrus HYBRID Repeat Display Programmer — виносний дисплей-програматор для аспіраційних детекторів Protec. Пристрій використовується для віддаленого перегляду стану, програмування та контролю мережевих аспіраційних сповіщувачів у системах пожежної сигналізації.
Модель ADRDP сумісна з аспіраційними детекторами Protec Cirrus HYBRID, Cirrus CCD, ProPoint Plus, а також із графічною системою Hercules. Через дротову мережу RS485 до одного програматора можна підключити до 98 аспіраційних детекторів у різних комбінаціях.
Пристрій особливо корисний на об’єктах, де аспіраційні детектори встановлені у важкодоступних місцях або коли інформацію про їхній стан потрібно вивести в центральну точку контролю будівлі.
Функціональне призначення
Основне завдання Protec ADRDP — ідентифікувати мережевий аспіраційний детектор, який перебуває у стані пожежної тривоги або несправності. Це допомагає персоналу швидше визначити, який саме пристрій потребує перевірки або реагування.
Програматор також працює як єдина точка доступу до підключених детекторів. Через нього можна переглядати стан пристроїв, виконувати частину програмування, переглядати журнали подій, історичні графіки рівня частинок і конфігураційні дані кожного детектора.
Основні можливості
- віддалений перегляд стану мережевих аспіраційних детекторів;
- віддалене програмування підключених детекторів;
- перегляд журналів подій;
- перегляд історичних графіків рівня частинок;
- перегляд конфігураційних даних детекторів;
- підключення до 98 аспіраційних детекторів через RS485;
- 7-дюймовий повноколірний сенсорний LCD-дисплей;
- вихідний контакт пожежної тривоги;
- вихідний контакт несправності;
- підключення до локальної мережі через RJ45;
- підтримка TCP/IP та RS485;
- можливість використання для збільшення довжини мережі RS485 на 1,2 км.
Сумісність
- Protec Cirrus HYBRID
- Protec Cirrus CCD
- Protec ProPoint Plus
- Hercules graphics
Важливо враховувати, що дротова мережа RS485 для ADRDP не є “secure network” і не повинна використовуватися для передавання критичних сигналів пожежної автоматики. Також виробник зазначає, що ця мережа не призначена для підключення сторонніх допоміжних пристроїв, які не належать до обладнання Protec.
Де використовується
Protec Cirrus HYBRID Repeat Display Programmer доцільно застосовувати на об’єктах, де встановлено кілька аспіраційних детекторів або де самі детектори розміщені у зонах зі складним доступом. Пристрій дозволяє винести контроль і роботу з налаштуваннями у зручне для персоналу місце.
- складські комплекси;
- виробничі об’єкти;
- серверні та центри обробки даних;
- технічні приміщення;
- будівлі з кількома аспіраційними детекторами;
- об’єкти з централізованим пунктом контролю пожежної безпеки.
- Повна назва: Protec Aspirating Detector Remote Display Programmer
- Тип пристрою: виносний дисплей-програматор для аспіраційних детекторів
- Сумісні пристрої: Cirrus HYBRID, Cirrus CCD, ProPoint Plus, Hercules graphics
- Кількість детекторів у мережі RS485: до 98
- Живлення: 20–28 VDC, мінімум 2 А DC
- Робочий діапазон напруги: 20–28 VDC
- Запобіжник живлення: PTC 1,6 А, самовідновлюваний
- Струм споживання при запуску: 0,7 А DC при 24 VDC
- Струм споживання у черговому режимі: 0,2 А DC при 24 VDC
- Потужність при запуску: 16,8 Вт
- Потужність у черговому режимі: 4,8 Вт
- Контакт несправності: 30 VDC, 1 А DC, нормально замкнений, неконтрольований
- Контакт пожежної тривоги: 30 VDC, 1 А DC, нормально замкнений, неконтрольований
- Робоча температура: від 0 °C до +45 °C
- Відносна вологість: до 95%, без конденсації та обмерзання
- Індикація: Power, Fault, Alarm/Fire, 7” LCD touch screen display
- Ступінь захисту корпусу: IP30
- Кабельні вводи: 12 отворів 20 мм
- Підключення кабелів: гвинтові клемні колодки 0,2–2,5 мм² / 24–14 AWG
- Інтерфейси: TCP/IP RJ45, RS485, USB Type B
- Маса: 1,53 кг
- Габарити: 226 × 342 × 112 мм
