PPS-1220-09: Блок безперебійного живлення

Опис та призначення

Блок безперебійного живлення PPS-1220-09 ТУ У 22891034.001-2000 (далі ББЖ) призначений для електроживлення стабілізованою напругою постійного струму систем контролю доступу, пожежної та охоронної сигналізації, систем відеоспостереження. Відмінною особливістю цього БШП є корпус, збільшених габаритних розмірів, що дозволяє вбудовувати джерело крім акумуляторів, ще й плати контролерів, наприклад, контролерів доступу.

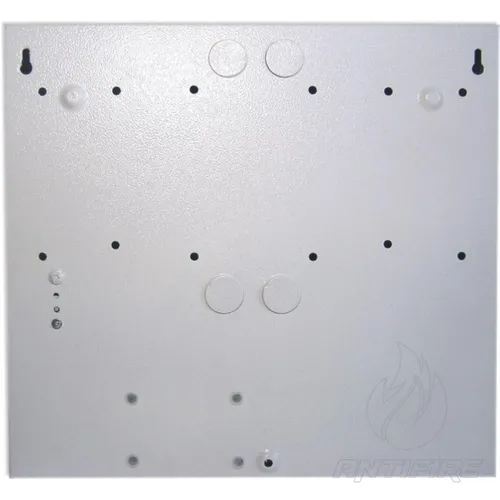

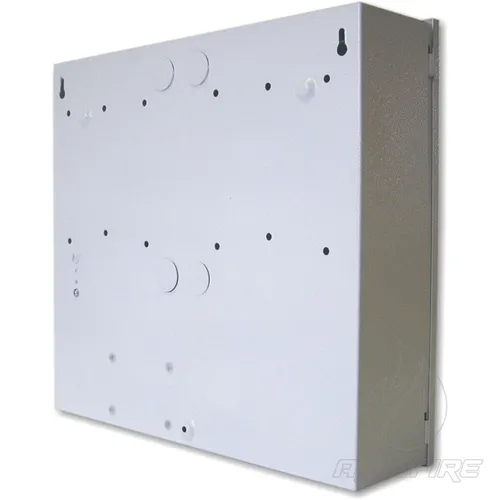

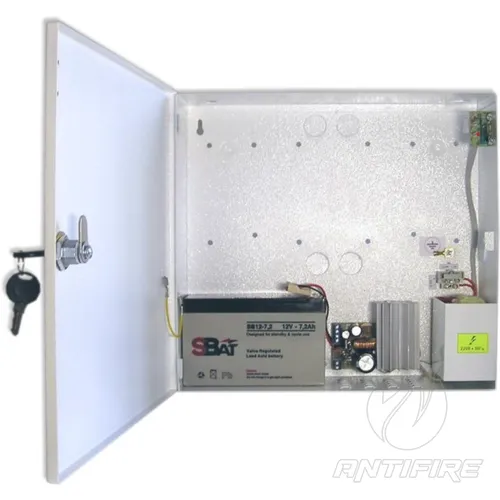

Як правило, корпус такого джерела виготовляється за кресленнями замовника. Для замовлення необхідно вказати габаритні розміри корпусу, а також габаритні розміри плати контролера, що вбудовується, і його настановні розміри. Крім цього необхідно вказати розміщення та діаметри вступних отворів під кабель. Якщо габарити і тип контролера не обумовлений, цей блок «-09» проводиться в корпусі з розмірами 335х315х90 мм, під установку контролерів доступу Apollo і одну акумуляторну батарею 12 В ємністю 7 А/год.

ББЖ тип PPS-1220-09 обладнаний такими захистами вхідних та вихідних ланцюгів:

• запобіжником із плавкою вставкою на струм 1,0 А для захисту від перевищення струму споживання від мережі 220 В
• електронною схемою обмеження струму на рівні не більше 3,3 А (максимальний вихідний струм) для захисту виходу від перевантаження
• електронної схеми з обмеженням струму на рівні, не більше 1,4 А (струм КЗ у ланцюзі заряду АБ) – забезпечує захист від перевищення струму заряду АБ
• схемою відключення розрядженої АБ від навантаження при її розряді до (11,3 ± 0,3)
• запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора

ББЖ типу PPS-1220-09 може експлуатуватися без акумулятора, працюючи в режимі джерела стабілізованої напруги.

При підключеній АБ блок PPS-1220-09 автоматично перемикається на роботу від акумуляторної батареї при напрузі в мережі нижче 174 В, а також автоматично повертається на роботу від мережевого напруги, якщо його значення перевищує 175 В, забезпечуючи тим самим фіксований рівень пульсацій 50 м3 при будь-якому напрузі в мережі.

Після відновлення напруги в мережі блок автоматично починає заряд розрядженої акумуляторної батареї, а також продовження електроживлення навантаження.

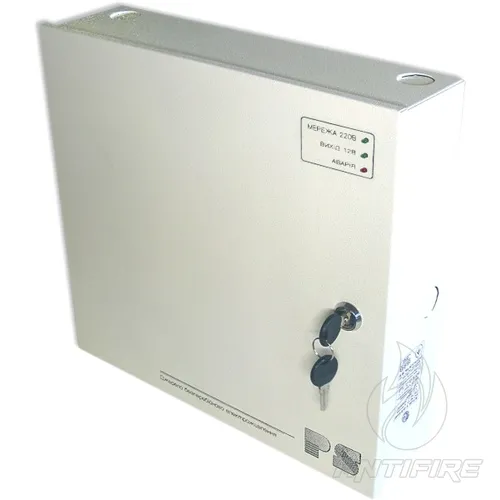

ББЖ забезпечує світлову індикацію наступних режимів роботи:

• при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
• за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
• при зниженні вихідної напруги джерела PPS-1220-09 нижче значення (11,5 + 0,2) В - світиться індикатор АВАРІЯ

ББЖ типу PPS-1220-09 обладнаний засобами діагностики, що видають такі повідомлення про роботу джерела:

• "Аварія" - при зниженні вихідної напруги до значення (11,5 + 0,2)
• "Аварія мережі 220 В" - при зниженні напруги в мережі нижче 174 В
• "Злом" - при відкриванні передніх дверцят корпусу ДБЖ

Примітка - Пристрої, що комутирують ланцюга видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.

Як правило, зазначені сигнали використовуються контролером доступу для діагностування працездатності джерела.

Джерело живлення PPS-1220-09 призначене для безперервної цілодобової роботи.

Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.

Комплект постачання

• Блок безперебійного живлення PPS-1220-09 – 1 шт.
• Ключ для замку – 2 шт.
• Вставка плавка (мережеве введення) - 1 шт.
• Монтажний комплект – 1 шт.
• Паспорт з посібником з експлуатації - 1 екз.
