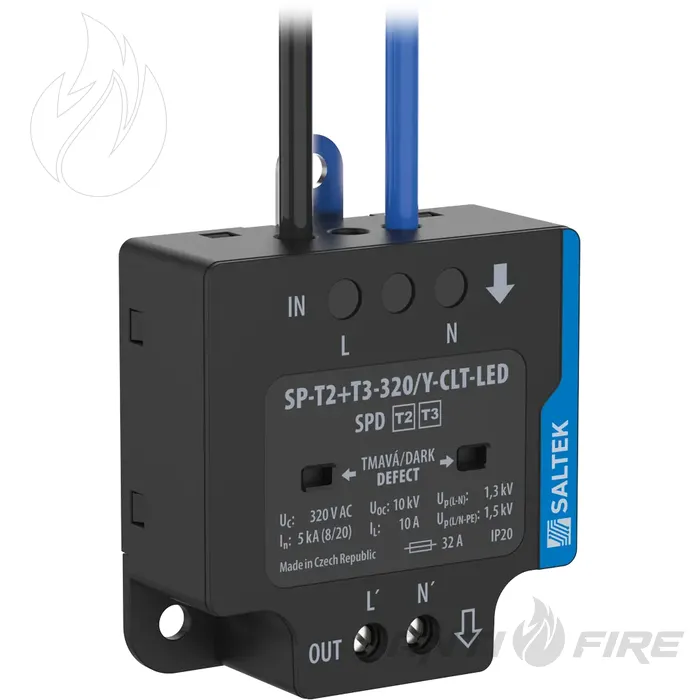

Обмежувач перенапруги ПЗІП SALTEK SP-T2+T3-320/Y-CLT-LED
Опис та призначення
SP-T2+T3-320/Y-CLT-LED застосовується як ПЗІП для LED-світильників, зокрема у низьковольтних колах живлення, де захист потрібно встановити близько до обладнання. Також модель може застосовуватись для обладнання у зовнішній частині будівлі з високим рівнем впливу за IEEE C62.41.2.
Номінальний струм навантаження IL становить 10 A. Для імпульсу 8/20 мкс виробник вказує номінальний струм розряду In 5,00 кА в режимі L-N та 5,00 кА в режимі N-PE. Максимальний струм розряду Imax становить 10,00 кА в режимі L-N та 10,00 кА в режимі N-PE. Рівень захисту напруги Up становить 1,30 кВ для L-N, 1,50 кВ для L-PE та 1,50 кВ для N-PE.
Інженерні особливості
- ПЗІП T2,T3 - поєднання захисту Тип 2 і Тип 3 для LED-світильників та кінцевого обладнання.
- Un 230 В AC та Uc 320 В AC - робочі параметри для підбору пристрою під мережу живлення змінного струму.
- Мережі TN|TT - типи низьковольтних мереж.
- In 5 кА та Imax 10 кА - розрядні параметри для імпульсу 8/20 мкс у режимах L-N та N-PE.
- Up 1,30 кВ у режимі L-N - нижчий рівень обмеження перенапруги між фазою та нейтраллю порівняно з режимами відносно PE.
- Сигналізація несправності через переривання живлення - стан несправності визначається за втратою напруги та темно-сірим індикаційним полем.
Схема підключення та вимоги до монтажу
Пристрій встановлюється в низьковольтному колі живлення поблизу LED-світильника або іншого обладнання, яке потрібно захистити від імпульсних перенапруг. Тип мережі за даними виробника - TN або TT.
Максимальний захист від надструму становить 32 A gL/gG або автоматичний вимикач C 32 A. Для підключення виробник вказує максимальний переріз жорсткого провідника 2,50 мм² та багатодротяного провідника 1,50 мм².
Код EAN: 8595090560449
| Виробник | SALTEK |
| Модель | SP-T2+T3-320/Y-CLT-LED |
| Артикул / order number | A06044 |
| Тип ПЗІП | T2,T3 / Тип 2+3 |
| Призначення | Захист LED-світильників від імпульсних перенапруг |
| Кількість полюсів | Не зазначено |
| Тип мережі | TN|TT |
| Номінальна напруга Un | 230,00 В AC |
| Максимальна робоча напруга Uc | 320,00 В AC |
| Номінальний струм навантаження IL | 10,000 A |
| Максимальний захист від надструму | 32 A gL/gG або C 32 A |
| Номінальний струм короткого замикання ISCCR | 3,0 кА |
| Залишковий струм IPE | 0,004 мА |
| Номінальний струм розряду In L-N, 8/20 мкс | 5,00 кА |
| Номінальний струм розряду In N-PE, 8/20 мкс | 5,00 кА |
| Максимальний струм розряду Imax L-N, 8/20 мкс | 10,00 кА |
| Максимальний струм розряду Imax N-PE, 8/20 мкс | 10,00 кА |
| Випробувальна напруга Uoc L-N | 10,0 кВ |
| Випробувальна напруга Uoc L-PE | 10,0 кВ |
| Випробувальна напруга Uoc N-PE | 10,0 кВ |
| Рівень захисту напруги Up L-N | 1,30 кВ |
| Рівень захисту напруги Up L-PE | 1,50 кВ |
| Рівень захисту напруги Up N-PE | 1,50 кВ |
| Час спрацювання L-N | 25 нс |
| Час спрацювання N-PE | 100 нс |
| TOV 5 с L-N | 335 В, withstand |
| TOV 5 с L-PE | 440 В, withstand |
| TOV 120 хв L-N | 440 В, withstand |
| TOV 200 мс L-PE | 1455 В, safe failure |
| TOV 200 мс N-PE | 1200 В, safe failure |

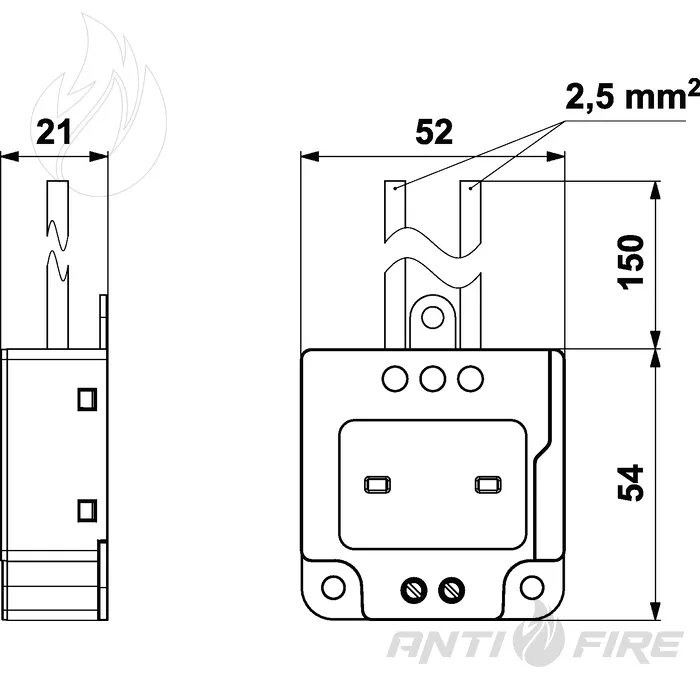

| Максимальний переріз жорстких провідників | 2,50 мм² |
| Максимальний переріз багатодротяних провідників | 1,50 мм² |
| Індикація несправності | Втрата напруги, темно-сіре індикаційне поле |
| Ступінь захисту | IP20 |
| Температура навколишнього середовища | від -40 до +80 °C |
| Вологість | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| Митний код | 85363030 |
| EAN | 8595090560449 |
