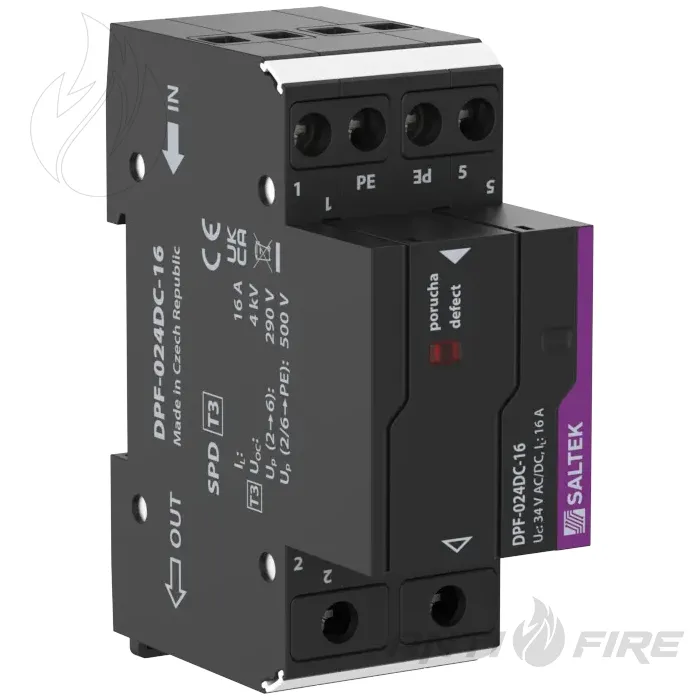

Обмежувач перенапруги ПЗІП SALTEK DPF-024-DC-16
Опис та призначення
DPF-024DC-16 поєднує функцію ПЗІП Тип 3 та фільтрації радіочастотних завад. Інтегрований RFi-фільтр зменшує симетричні та несиметричні завади в колі живлення, а захисна частина обмежує імпульсні перенапруги, що можуть впливати на електронне обладнання.
Номінальна напруга Un становить 24 В AC, максимальна робоча напруга Uc - 34 В AC та 34 В DC. Номінальний струм навантаження IL становить 16 A. Рівень захисту напруги становить 0,29 кВ у режимі L+–L- та 0,50 кВ у режимі L+(L-)–PE. Параметри номінального струму розряду In і максимального струму розряду Imax на сторінці виробника не зазначені.
Інженерні особливості
- ПЗІП Тип 3 - локальний захист обладнання від імпульсних перенапруг у низьковольтному колі живлення.
- Інтегрований RFi-фільтр - додаткове пригнічення радіочастотних завад у лінії живлення.
- Un 24 В AC та Uc 34 В AC/DC - параметри для підбору пристрою під робочу напругу AC або DC кола.
- IL 16 A - номінальний струм навантаження, який потрібно враховувати при включенні пристрою в лінію живлення.
- Фільтрація 45 дБ / 30 дБ на 1 МГц - симетричне та несиметричне загасання за схемою 50 Ω / 50 Ω.
- Візуальна індикація несправності - червоний індикатор використовується для контролю стану захисту.
Схема підключення та вимоги до монтажу

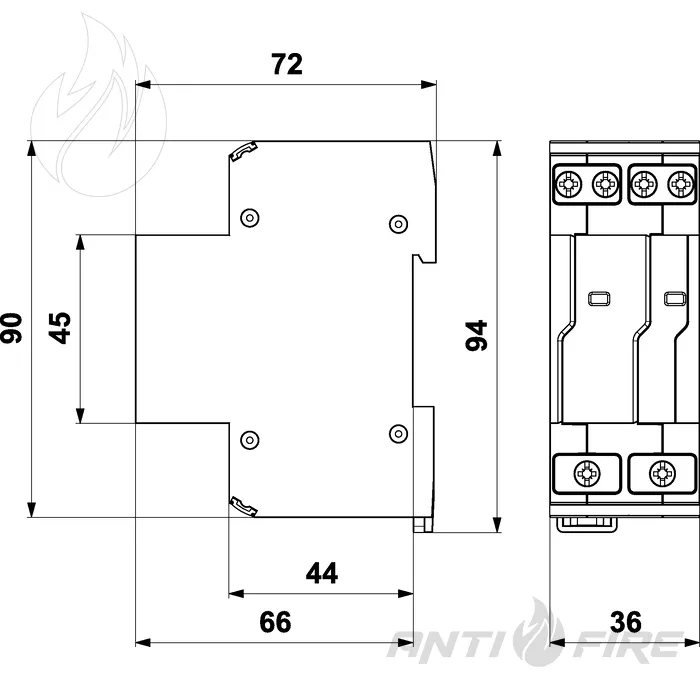

Пристрій монтується на DIN-рейку 35 мм та підключається за схемою terminals-terminals. Максимальний переріз підключених жорстких і багатодротяних провідників 6,00 мм².
Максимальний захист від надструму становить 16 A gL/gG або автоматичний вимикач C 16 A. Під час підбору DPF-024DC-16 потрібно враховувати Un 24 В AC, Uc 34 В AC/DC, номінальний струм навантаження 16 A, рівні захисту напруги та параметри RFi-фільтра.
Код EAN: 8595090566366
| Виробник | SALTEK |
| Модель | DPF-024DC-16 |
| Артикул / order number | A06636 |
| Тип ПЗІП | T3 / Тип 3 |
| RFi-фільтр | Так |
| Кількість полюсів | Не зазначено |
| Призначення | Захист систем керування, електронних охоронних і пожежних систем від перехідних перенапруг і RF-завад |
| Тип кола | AC або DC живлення |
| Монтаж | DIN-рейка 35 мм |
| Підключення вхід-вихід | Клеми-клеми |
| Номінальна напруга Un | 24,00 В AC |
| Максимальна робоча напруга Uc AC | 34,00 В AC |
| Максимальна робоча напруга Uc DC | 34,00 В DC |
| Номінальний струм навантаження IL | 16,000 A |
| Максимальний захист від надструму | 16 A gL/gG або C 16 A |
| Загасання фільтра на 1 МГц, симетричне | 45 дБ, 50 Ω / 50 Ω |
| Загасання фільтра на 1 МГц, несиметричне | 30 дБ, 50 Ω / 50 Ω |
| Номінальний струм розряду In | Не зазначено |
| Максимальний струм розряду Imax | Не зазначено |
| Випробувальна напруга L+–L- | 4,0 кВ |
| Випробувальна напруга L+(L-)–PE | 4,0 кВ |
| Рівень захисту напруги L+–L- | 0,29 кВ |
| Рівень захисту напруги L+(L-)–PE | 0,50 кВ |
| Час спрацювання L+–L- | 25 нс |
| Час спрацювання L+(L-)–PE | 100 нс |
| Максимальний переріз жорстких провідників | 6,00 мм² |
| Максимальний переріз багатодротяних провідників | 6,00 мм² |
| Індикація несправності | Червоний індикатор |
| Ступінь захисту | IP20 |
| Температура навколишнього середовища | від -40 до +80 °C |
| Вологість | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| Митний код | 85363010 |
| EAN | 8595090566366 |
