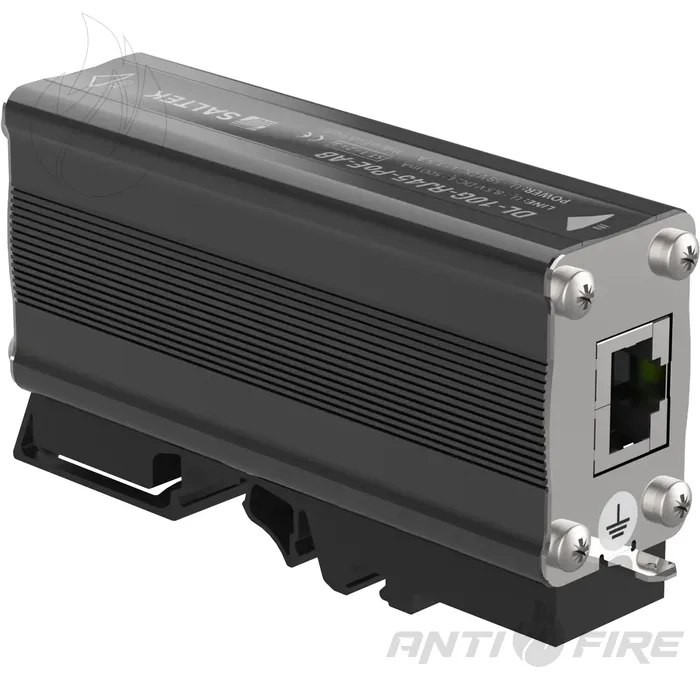

SALTEK DL-10G-RJ45-PoE-AB — компактний пристрій захисту від імпульсних перенапруг для Ethernet-ліній з PoE. За класифікацією належить до ПЗІП типу D1,C2,C3 з розміщенням ST 1+2+3. Модель використовується для захисту Ethernet-ліній з PoE, PoE+ та PoE++ на вводі лінії в будівлю або біля захищуваного обладнання. Підключення виконується через роз’єми RJ45/RJ45, монтаж — на DIN-рейку 35 мм за допомогою універсального пластикового адаптера.

До порівняння Прибрати Порівняти 0

В обране Прибрати

0 відгуків

7 310 ₴

Оптова ціна - дізнатись

Запросити на тендер

В кредит або частинами

Купити в 1 клік

Монтаж

Потрібна допомога
з вибором?

+38 (050) 744 33 66

Онлайн Консультація

Доставка

Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.

Оплата

Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами

Гарантія

Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів

Опис

Характеристики

Відеоогляд

Інструкції

Відгуки

Опис та призначення

DL-10G-RJ45-PoE-AB призначений для комбінованого грубого та тонкого захисту Ethernet-ліній з передачею живлення PoE. Пристрій встановлюється на межі зон LPZ 0 та LPZ 1 або вище, коли потрібно обмежити імпульсні перенапруги, що можуть надходити по кабельній лінії зв’язку.

Для режиму core-core максимальна робоча напруга Uc становить 8,50 В DC, для режиму pair-pair PoE - 58,00 В DC. Номінальний струм розряду C2 за формою 8/20 мкс становить 0,15 кА у режимі core-core, 1,25 кА у режимі core-PE та 0,15 кА у режимі pair-pair PoE.

Інженерні особливості

D1,C2,C3 / ST 1+2+3 - багатоступеневий захист Ethernet-лінії від імпульсних перенапруг.
Підтримка PoE / PoE+ / PoE++ - модель розрахована на Ethernet-лінії з передачею живлення по кабелю.
RJ45/RJ45 - швидке включення в розрив лінії без клемного підключення провідників.
Гранична частота 500 МГц - параметр, який важливо враховувати для сумісності з високошвидкісними Ethernet-каналами.
Рівні захисту Up для різних режимів - окремо нормовані значення для core-core, core-PE та pair-pair PoE.
Комплектний DIN-адаптер і GND 2 holder - елементи у комплекті постачання.

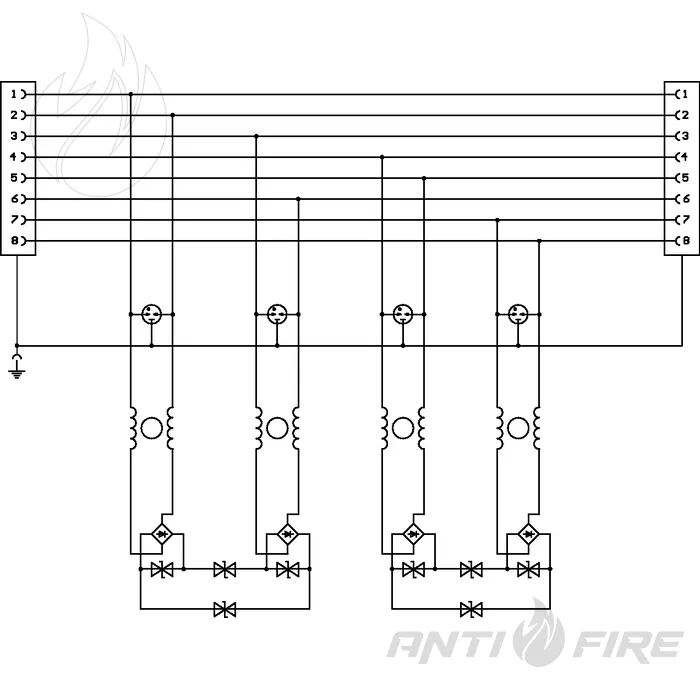

Схема підключення та вимоги до монтажу

ПЗІП підключається за схемою RJ45/RJ45 у розрив Ethernet-лінії. Монтаж передбачений на DIN-рейку 35 мм; у комплекті є універсальний пластиковий адаптер для DIN-рейки та тримач GND 2.

Під час підбору пристрою потрібно враховувати максимальну робочу напругу Uc 8,50 В DC у режимі core-core та 58,00 В DC у режимі pair-pair PoE, номінальний струм навантаження 0,5 А на жилу при 25 °C, граничну частоту 500 МГц і внесене загасання 3,20 дБ на граничній частоті.

Код EAN: 8595090561491

Бренд:

SALTEK

Рівень захисту напруги Up:

C2 — 60 В core-core

Імпульсний струм блискавки:

2 кА (cores-PE)

Максимальна робоча напруга Uc:

8.5 В DC (core-core) / 58 В DC (PoE)

Тип мережі / застосування:

Ethernet / PoE

Кількість полюсів / ліній:

1 порт RJ45

Клас захисту:

Сигнальні лінії D1+C2+C3

Виробник	SALTEK
Модель	DL-10G-RJ45-PoE-AB
Артикул / order number	A06149
Тип ПЗІП	D1,C2,C3
Розміщення ПЗІП	ST 1+2+3
Призначення	Ethernet-лінія з PoE
Кількість полюсів	Не зазначено
Тип лінії	Ethernet / PoE
Підтримка PoE	PoE / PoE+ / PoE++
Монтаж	DIN-рейка 35 мм
Підключення вхід-вихід	RJ45 / RJ45
Номінальна напруга Un	Не зазначено
Максимальна робоча напруга Uc core-core	8,50 В DC
Максимальна робоча напруга Uc pair-pair PoE	58,00 В DC
Номінальний струм навантаження на жилу при 25 °C IL	0,5 A
Гранична частота core-core	500,00 МГц
Внесене загасання на граничній частоті	3,20 дБ
C2 номінальний струм розряду In core-core, 8/20 мкс	0,15 кА
C2 номінальний струм розряду In core-PE, 8/20 мкс	1,25 кА
C2 номінальний струм розряду In pair-pair PoE, 8/20 мкс	0,15 кА
D1 загальний струм розряду Itotal cores-PE, 10/350 мкс	2,00 кА
C2 загальний струм розряду Itotal cores-PE, 8/20 мкс	10,00 кА
Максимальний струм розряду Imax	Не зазначено
C2 рівень захисту напруги Up core-core	60,00 В при 0,3 кВ / 0,15 кА
C2 рівень захисту напруги Up core-PE	700,00 В при 2,5 кВ / 1,25 кА
C2 рівень захисту напруги Up pair-pair PoE	90,00 В при 0,3 кВ / 0,15 кА
C3 рівень захисту напруги Up core-core	45,00 В при 10 A
C3 рівень захисту напруги Up core-PE	500,00 В при 10 A
C3 рівень захисту напруги Up pair-pair PoE	85,00 В при 10 A
Час спрацювання core-core ta	1 нс
Час спрацювання core-PE ta	100 нс
Ступінь захисту	IP30; без роз’ємів IP10
Температура навколишнього середовища	від -25 до +50 °C
Вологість	15–85 %
Стандарт	EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012
ETIM Class	EC001473
EAN	8595090561491
