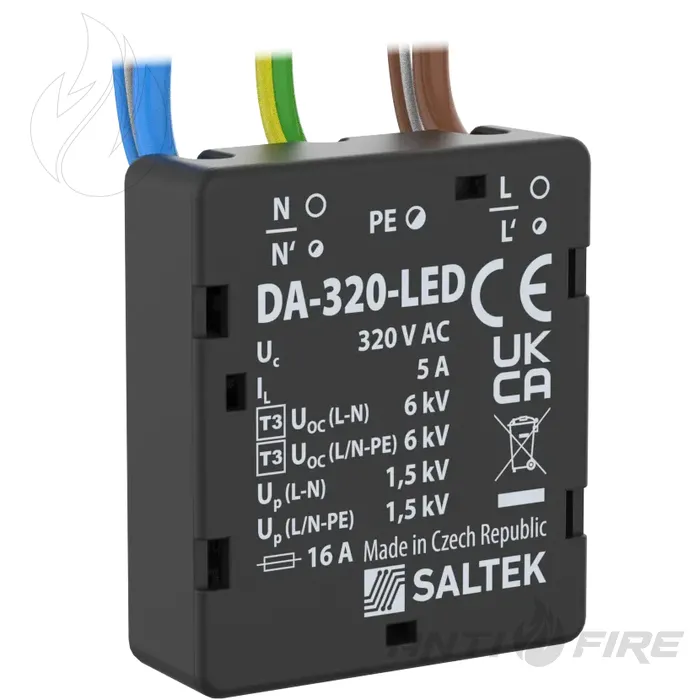

Обмежувач перенапруги ПЗІП SALTEK DA-320-LED
Опис та призначення
DA-320-LED застосовується для локального захисту LED-світильників та іншого обладнання, встановленого в низьковольтних колах живлення. Пристрій належить до ПЗІП Тип 3, тобто використовується як кінцевий ступінь захисту поблизу обладнання, яке потрібно захистити від імпульсних перенапруг.
Номінальний струм навантаження IL становить 5 A, а максимальний захист від надструму - автоматичний вимикач B 16 A. Для імпульсу 8/20 мкс виробник вказує номінальний струм розряду In 3,00 кА в режимі L-N, 5,00 кА в режимі L+N-PE та 3,00 кА в режимі N-PE. Рівень захисту напруги Up становить 1,50 кВ у режимах L-N, L-PE та N-PE. Параметр Imax на сторінці виробника не зазначений.
Інженерні особливості
- ПЗІП Тип 3 - локальний захист LED-світильників та кінцевого обладнання в низьковольтній мережі.
- Un 230 В AC та Uc 320 В AC - робочі параметри для підбору пристрою під мережу живлення.
- IL 5 A - номінальний струм навантаження, який потрібно враховувати при включенні пристрою в лінію живлення світильника.
- In до 5 кА - номінальний струм розряду для режиму L+N-PE за формою імпульсу 8/20 мкс.
- Сигналізація несправності через втрату напруги - стан несправності визначається за перериванням живлення.
- Дистанційна індикація - виробник вказує потенційно вільний контакт із максимальним струмом сигналізації 1 A.

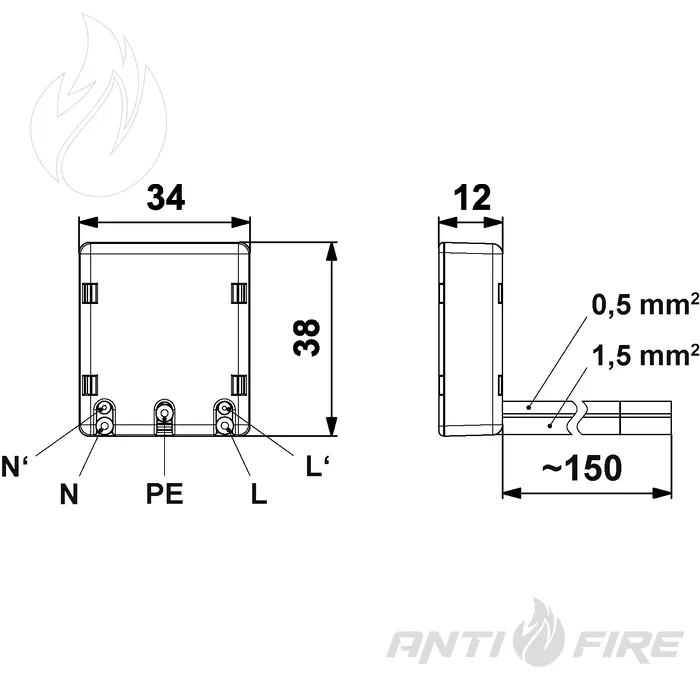

Схема підключення та вимоги до монтажу
Пристрій встановлюється в монтажну коробку поблизу LED-світильника або іншого захищуваного обладнання в низьковольтному колі живлення. Такий формат монтажу підходить для локального захисту безпосередньо біля кінцевого споживача.
Під час підбору DA-320-LED потрібно враховувати номінальну напругу Un 230 В AC, максимальну робочу напругу Uc 320 В AC, номінальний струм навантаження IL 5 A, короткочасну стійкість до струму короткого замикання ISCCR 1,5 кА та максимальний захист від надструму B 16 A.
Код EAN: 8595090567400
| Виробник | SALTEK |
| Модель | DA-320-LED |
| Артикул / order number | A06740 |
| Тип ПЗІП | T3 / Тип 3 |
| Призначення | Захист LED-світильників від імпульсних перенапруг |
| Кількість полюсів | Не зазначено |
| Тип кола | Низьковольтне коло живлення AC |
| Монтаж | Монтажна коробка |
| Номінальна напруга Un | 230,00 В AC |
| Максимальна робоча напруга Uc | 320,00 В AC |
| Номінальний струм навантаження IL | 5,000 A |
| Максимальний захист від надструму | B 16 A |
| Номінальний струм короткого замикання ISCCR | 1,5 кА |
| Номінальний струм розряду In L-N, 8/20 мкс | 3,00 кА |
| Номінальний струм розряду In L+N-PE, 8/20 мкс | 5,00 кА |
| Номінальний струм розряду In N-PE, 8/20 мкс | 3,00 кА |
| Максимальний струм розряду Imax | Не зазначено |
| Випробувальна напруга Uoc L-N | 6,0 кВ |
| Випробувальна напруга Uoc L+N-PE | 10,0 кВ |
| Випробувальна напруга Uoc L-PE | 6,0 кВ |
| Випробувальна напруга Uoc N-PE | 6,0 кВ |
| Рівень захисту напруги Up L-N | 1,50 кВ |
| Рівень захисту напруги Up L-PE | 1,50 кВ |
| Рівень захисту напруги Up N-PE | 1,50 кВ |
| Час спрацювання L-N | 25 нс |
| Час спрацювання N-PE | 100 нс |
| Індикація несправності | Втрата напруги |
| Дистанційна індикація | Потенційно вільний контакт |
| Максимальний струм сигналізації | 1,00 A |
| Ступінь захисту | IP20 |
| Температура навколишнього середовища | від -40 до +80 °C |
| Вологість | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| Митний код | 85363010 |
| EAN | 8595090567400 |
