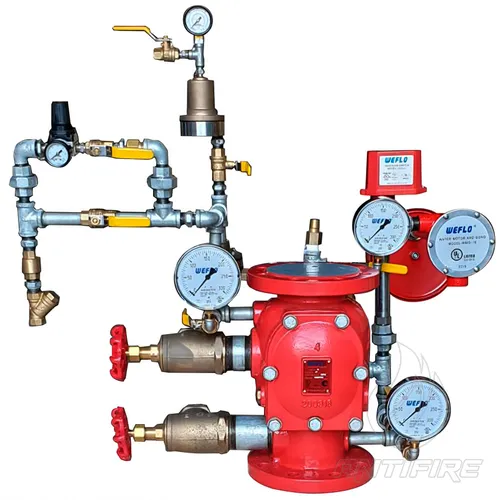

Клапан спринклерний «повітряний» FIG F 2511 PN10/16

Опис та призначення

Клапан спринклерний WEFLO FIG F 2511 PN10/16 – це пристрій керування потоком води з аварійним сигналом для встановлення в магістраль у сухотрубній спринклерній системі. Цей компонент є ключовим елементом для забезпечення надійного протипожежного захисту в будівлях та спорудах, де існує ризик замерзання води в трубопроводах.

Принцип роботи

Вузол Weflo FIG F2511 сухо-трубної системи побудований з клапаном, що має змінну гумову поверхню. Клапан контактує з кільцем сідла клапана, який має отвори доступу до проміжної камери клапана. Клапан контактує із клямкою, яка контактує з діафрагмою.

У готовому положенні тиск подачі води від регулюючого клапана підтримується в мембранній камері, яка утримує проточну частину в закритому (готовому) положенні. Тиск води врівноважується у діафрагмі за допомогою компресора.

При спрацьовуванні спринклерної системи тиск води в камері падає. Це дозволяє клапану перейти у відкрите положення, що дає воді потрапляти до системи. Вода розпорошується з усіх відкритих спринклерів у трубопроводі. Крім того, вода надходить у проміжну камеру через отвори в посадковому кільці. Вода тече з проміжної камери сигнальну лінію, тим самим приводячи в дію гідравлічний гонг системи. Ці сигнали тривоги звучатимуть доти, доки потік води не зупиниться.

Коли потік води зупинено, пружинний клапан повертається в закрите положення, і він діє як аварійний зворотний клапан доти, доки система не буде знову введена в експлуатацію, як спринклерна система.

Особливості монтажу та експлуатації

Клапан повинен бути встановлений у вертикальному положенні від проточної частини. Для належної роботи системи необхідно подавати в систему повітря або азот. Подача повітря або азоту в трубопровідну систему повинна бути чистою, сухою і безмасляною, а також регульованою, обмеженою і безперебійною.

Система потребує регулярного технічного обслуговування для забезпечення надійної роботи. Важливо захищати систему від температур замерзання, оскільки клапан системи і подаючий трубопровід не повинні розташовуватися в зоні, де клапан може піддаватися впливу низьких температур або механічним пошкодженням.

Комплектація

Клапан спринклерний «сухий» Weflo FIG F2511 PN10/16 (DN80 та  DN150) поставляється з усіма необхідними компонентами для монтажу та експлуатації, включаючи манометри, пристрої для підтримання тиску повітря, гонг з гідравлічним приводом та аварійний вимикач тиску.

Цей надійний пристрій забезпечує ефективний захист об'єктів від пожежі в умовах, де застосування водозаповнених систем неможливе через ризик замерзання або інші технологічні обмеження.

➔ Для проектування та монтажу комплексної системи протипожежного захисту звертайтесь до наших фахівців для отримання технічної консультації та підбору обладнання.
