Джерело безперебійного живлення Рікас Варта IPS-1230C-ip
Опис та призначення
Вуличне джерело безперебійного електроживлення IPS-1230C-ip випускається за ТУ У 22891034.001-2000 призначене для електроживлення стабілізованою напругою постійного струму систем безпеки, охоронної та пожежної сигналізації, відеоспостереження та контролю доступу, а також для заряду акумуляторної батареї.

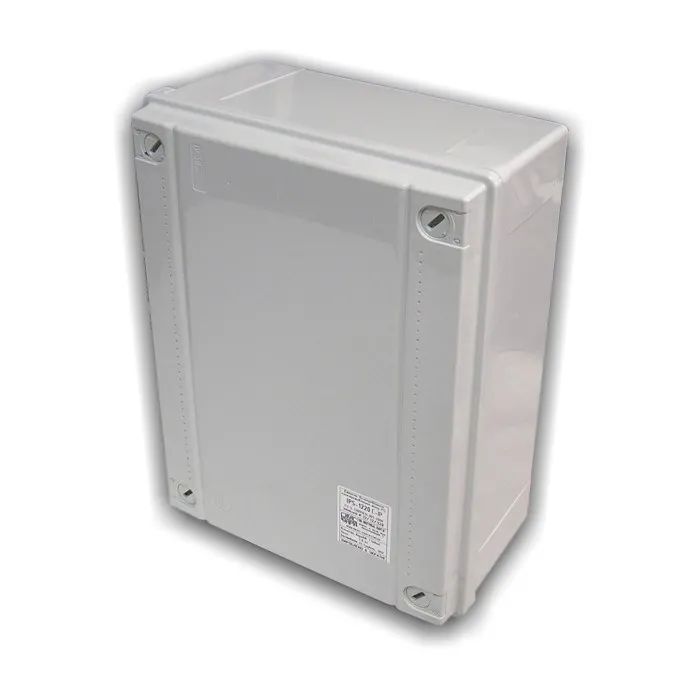

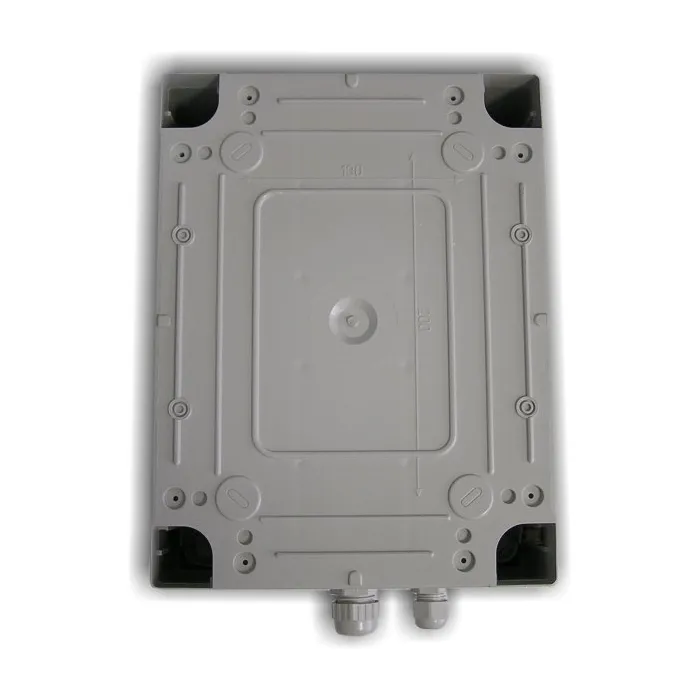

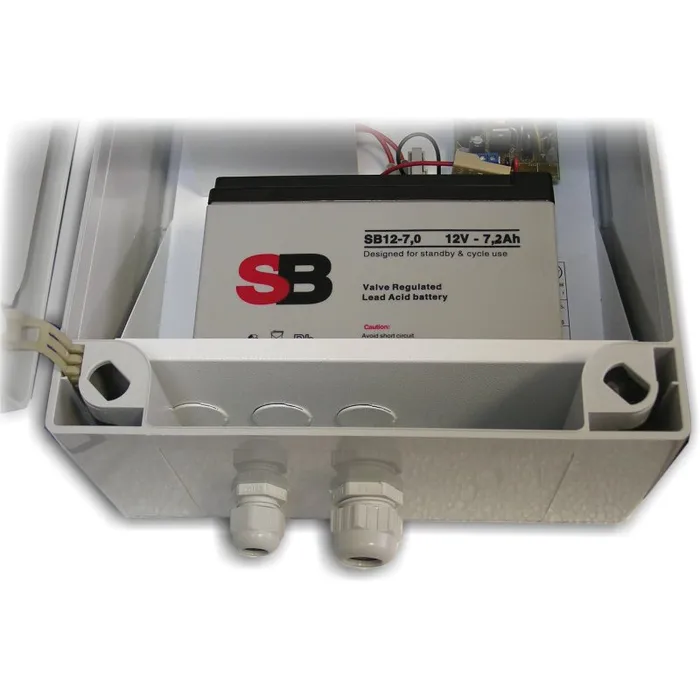

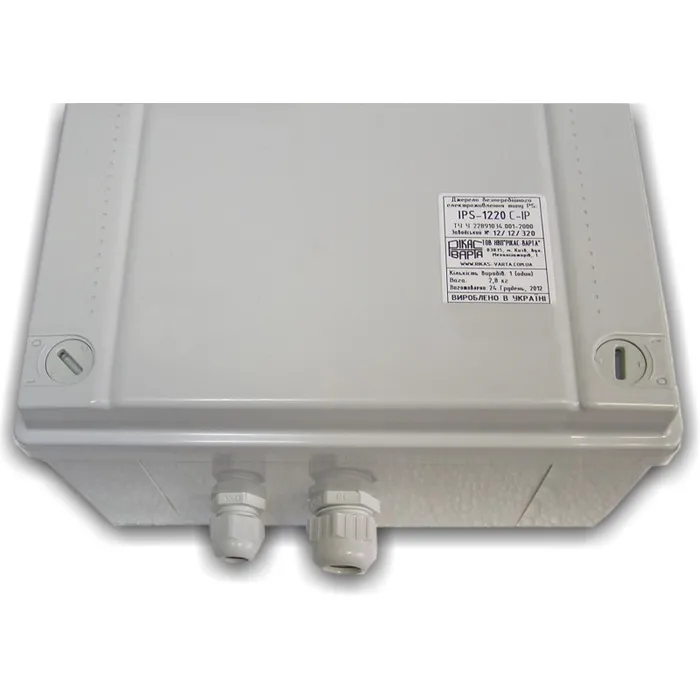

Основною особливістю даного джерела є герметичний корпус, що відповідає вимогам IP65 і дозволяє виконувати його монтаж поза приміщеннями. Кабель підключення до мережі 220 В і кабелю підключення низьковольтного навантаження вводяться в корпус джерела незалежно, в нижній частині корпусу, через роздільні герметичні вводи.

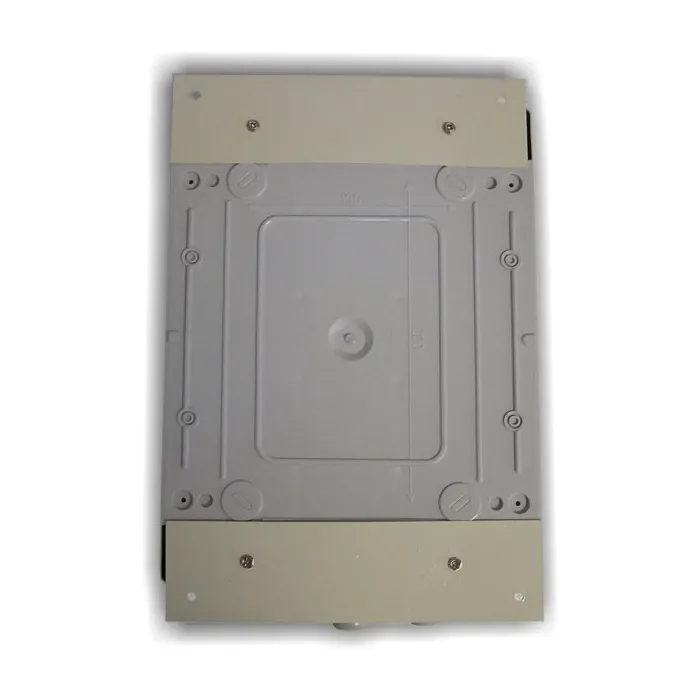

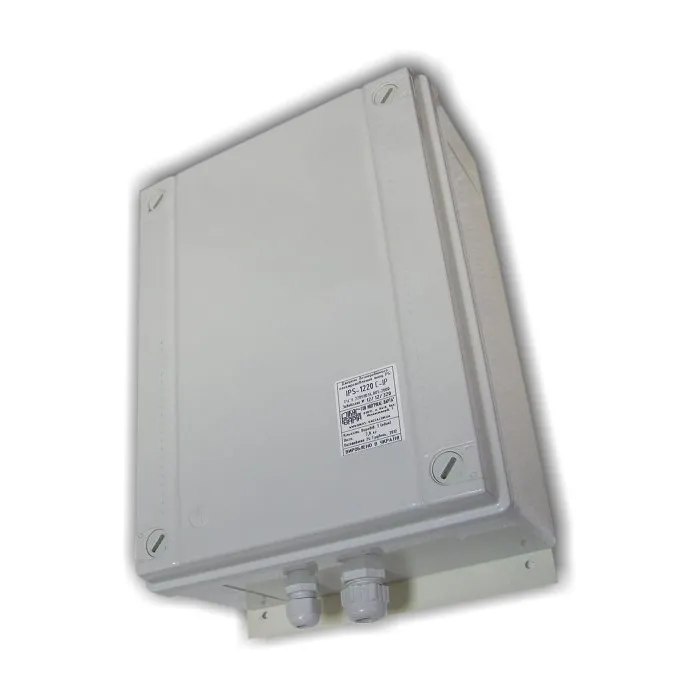

З метою збереження повної герметичності корпусу під час монтажу на стіну, джерело комплектується спеціальними монтажними пластинами.

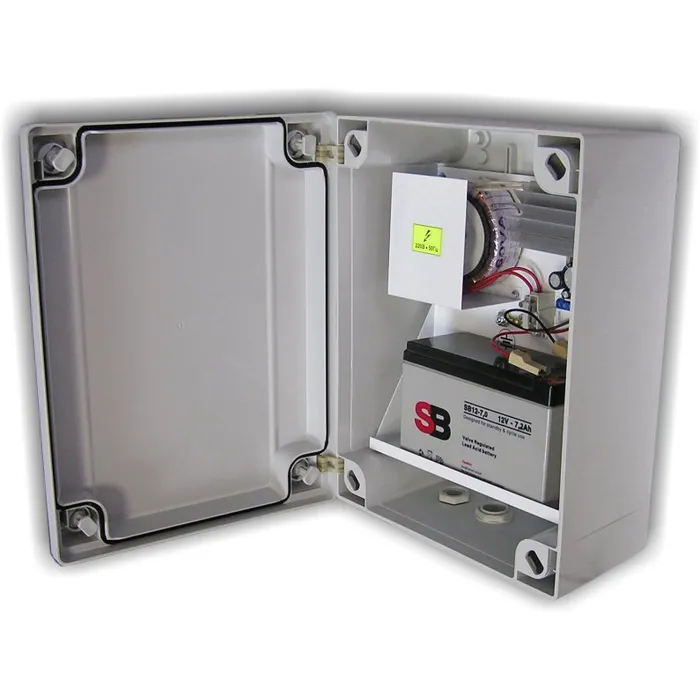

Дане вуличне джерело побудоване на основі понижуючого трансформатора, який забезпечує його високу стійкість до мережевих перешкод, та імпульсного стабілізатора напруги - високий ККД якого гарантує низьке нагрівання всередині замкнутого об'єму корпусу.
Вуличне джерело безперебійного електроживлення IPS-1230C-ip обладнане такими захистами вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В - запобіжником із плавкою вставкою на струм 1,5 А
- електронною схемою з обмеженням струму навантаження на рівні не більше 4,5 А (максимальний вихідний струм)
- електронною схемою з обмеженням струму заряду акумулятора на рівні не більше 1 А (струм КЗ в ланцюзі заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора

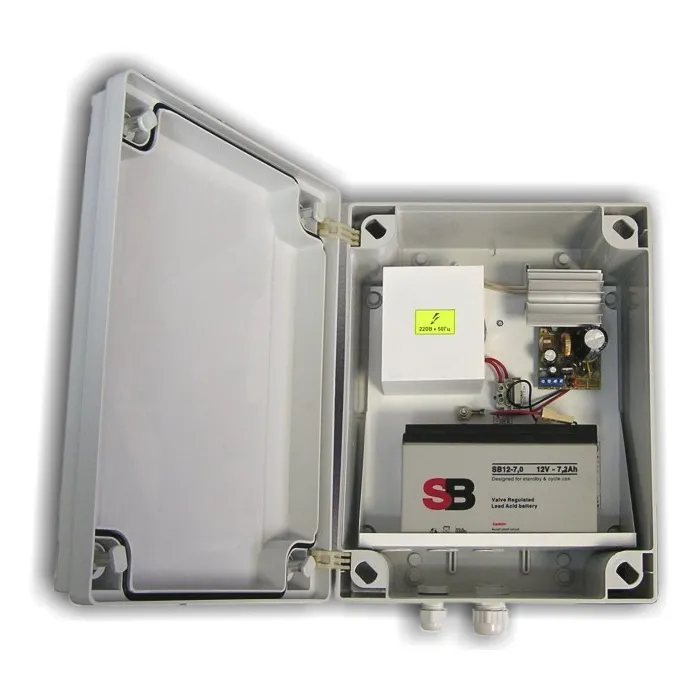

Вуличне джерело модифікації IPS-1230C-ip може експлуатуватися як без АБ – режим джерела стабілізованої напруги, так і із встановленим акумулятором – режим джерела безперебійного електроживлення. Джерело IPS-1230C-ip автоматично перемикається на роботу від встановленого в його корпус акумулятора при зникненні напруги 220 В. Після відновлення напруги в мережі джерело автоматично починає заряд розрядженої акумуляторної батареї.
Вуличне джерело безперебійного електроживлення забезпечує світлову індикацію наступних режимів роботи (для збереження герметичності корпусу індикатори встановлені всередині джерела на платі індикації):
- світиться індикатор СЕТЬ 220 В за наявності напруги в мережі 220 В
- світиться індикатор ВИХІД 12 В за наявності вихідної напруги
Вуличне джерело безперебійного електроживлення IPS-1230C-ip призначене для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від ступеня його заряду, у всьому діапазоні робочих температур.
Комплект постачання
- Вуличне джерело безперебійного електроживлення IPS-1230C - 1 шт.

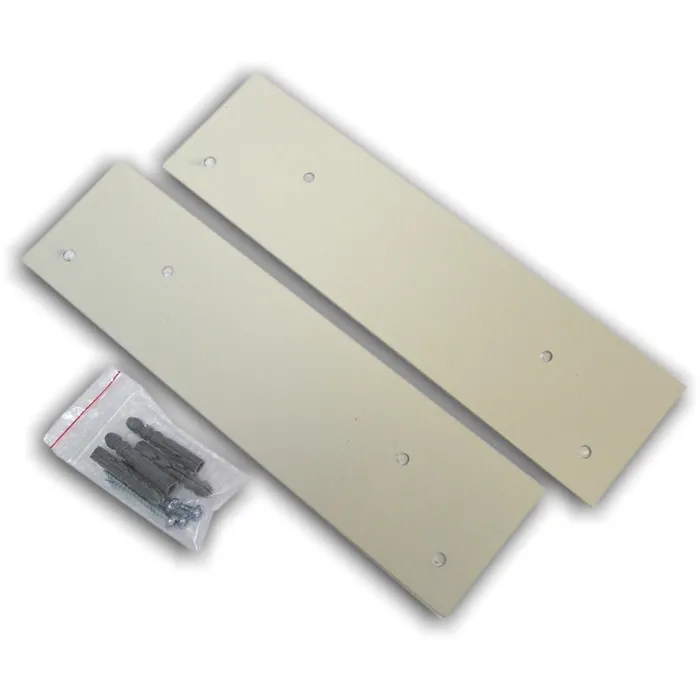

- Монтажна пластина – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі*, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А* 3
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,8
- Потужність, що споживається від мережі, не більше, ВА 120
- Ширина, мм 220
- Висота, мм 330
- Глибина, мм 120
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 600 ± 90
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 0,6 (при -25 ° С)
- Маса, не більше, кг 3
- Робочий діапазон температури, град. C -25°C ... +50°C
* - значення параметрів гарантується незалежно від струму навантаження, напруги в мережі, стану заряду акумулятора та його наявності чи відсутності
