Джерело безперебійного живлення Рікас Варта IPS-1220C-ip PLUS
Опис та призначення
Вуличне джерело безперебійного живлення IPS-1220C-ip PLUS термостабілізований випускається за ТУ У 22891034.001-2000 призначений для електроживлення стабілізованою напругою постійного струму систем безпеки, охоронної та пожежної сигналізації, відеоспостереження та контролю доступу, а також для заряду акумуляторної батареї.

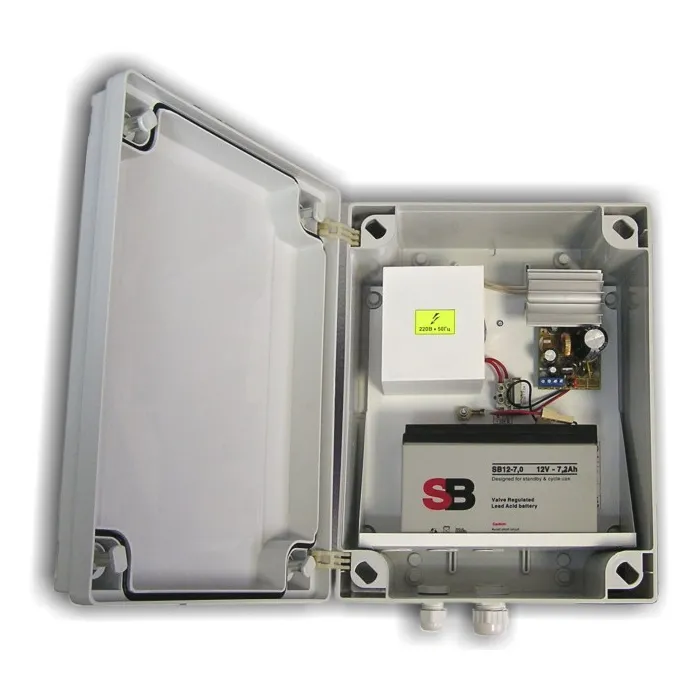

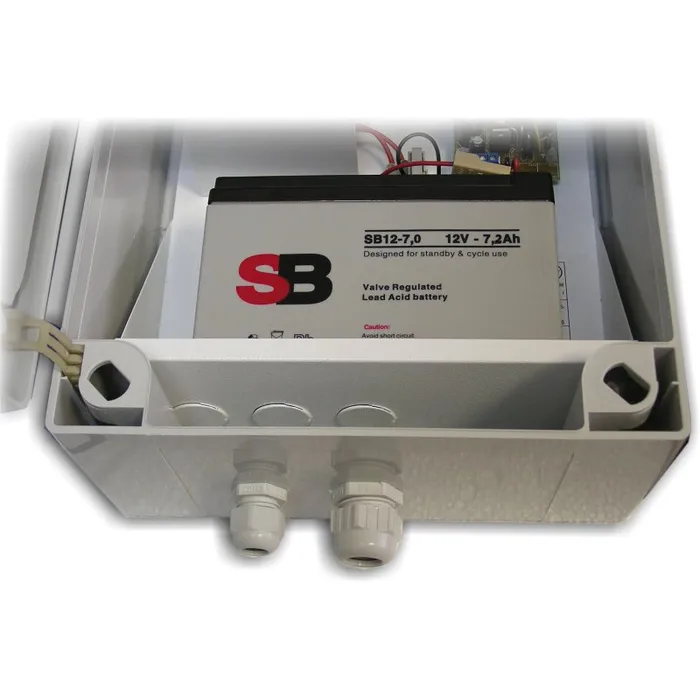

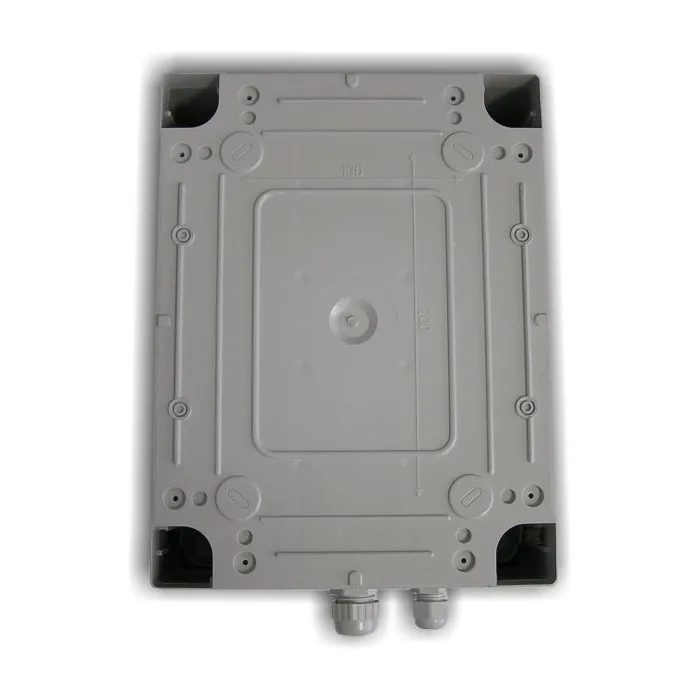

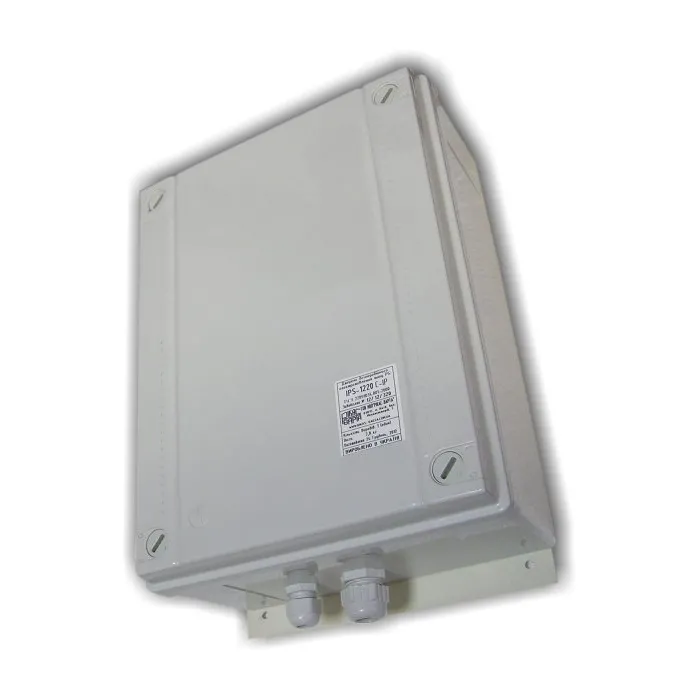

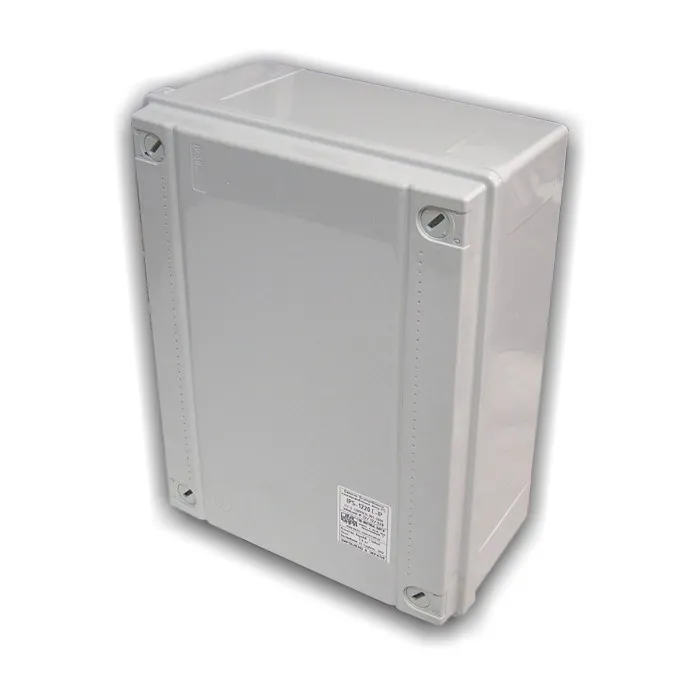

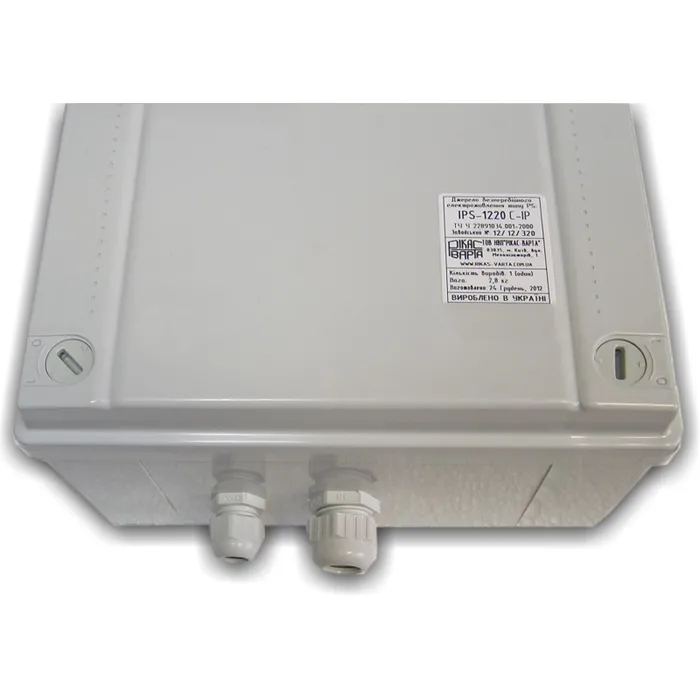

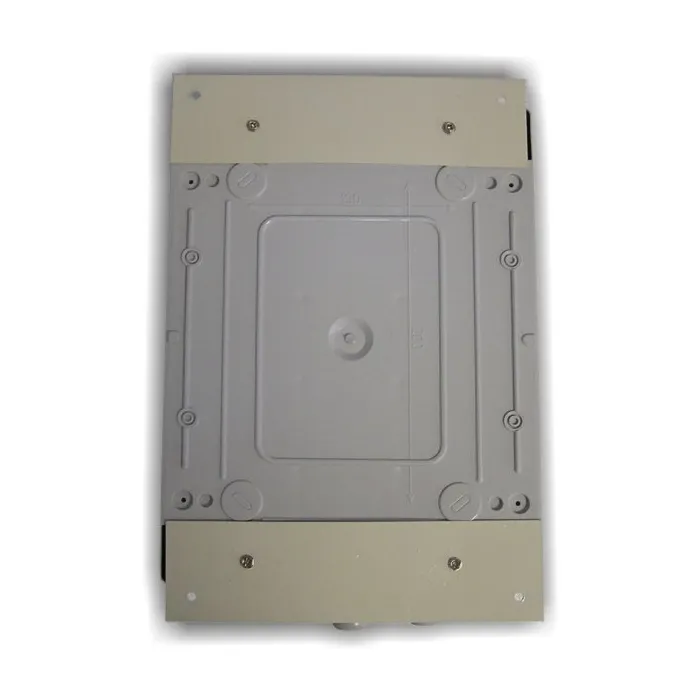

Дане джерело виготовлене в герметичному корпусі, що відповідає вимогам захисту IP65 і дозволяє монтувати джерело на вулиці. Введення кабелів мережі 220 В та підключення навантаження виконано через незалежні гермовводи. Джерело комплектується монтажними пластинами, які при його встановленні дозволяють зберегти повну герметичність його корпусу.
Відмінною особливістю даного джерела є вмонтований у нього спеціальний блок термостабілізації, який виконує контроль та регулювання температури у внутрішньому обсязі корпусу джерела:
- при підвищенні температури до 45 ° С включається вбудований вентилятор, що прискорює процес охолодження елементів
- при зниженні температури до 10°С включається вбудований нагрівач для підігріву акумулятора, а також електронної схеми стабілізатора
Головними перевагами такої температурної стабілізації є:
- збільшення часу безперебійної роботи джерела за низьких температур
- збільшення терміну служби акумулятора за рахунок виключення його перегріву в літній час та переохолодження взимку
- продовження терміну служби джерела за рахунок підтримки комфортніших умов експлуатації його електронних компонентів

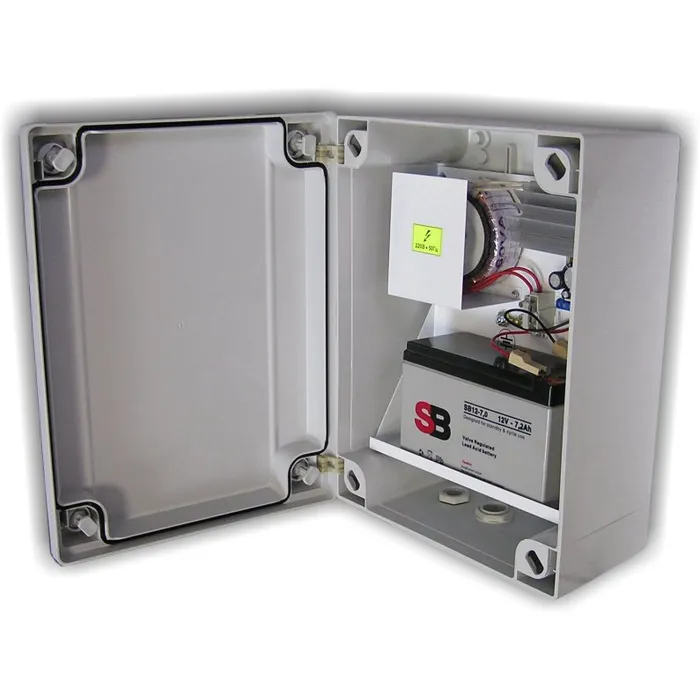

Як і всі джерела серії IPS, це джерело побудовано на основі понижуючого трансформатора, що забезпечує високу стійкість ДБЖ до мережевих перешкод, імпульсного стабілізатора напруги - високий ККД якого гарантує низьке нагрівання джерела в герметичному корпусі.
Вуличне джерело виконання IPS-1220C-ip PLUS обладнане такими захистами:
- від перевищення струму споживання від мережі 220 В - запобіжником із плавкою вставкою на струм 1,0 А
- електронною схемою з обмеженням струму навантаження на рівні не більше 3,3 А (максимальний вихідний струм)
- електронною схемою з обмеженням струму заряду акумулятора на рівні не більше 1 А (струм КЗ в ланцюзі заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Джерело IPS-1220C-ip PLUS може експлуатуватися як без акумулятора – режим джерела стабілізованої напруги, так і з ним – режим джерела безперебійного живлення. Джерело IPS-1220C-ip PLUS автоматично перемикається на роботу від акумулятора при зникненні напруги в мережі 220 В, а після відновлення напруги - автоматично починає заряд акумулятора.
Джерело безперебійного живлення забезпечує світлову індикацію наступних режимів роботи (для збереження герметичності індикатори встановлені всередині корпусу):
- індикатор СЕТЬ 220 В світиться за наявності напруги в мережі 220 В
- індикатор ВИХІД 12 В світиться за наявності вихідної напруги
Вуличне джерело безперебійного живлення IPS-1220C-ip PLUS призначене для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В та температури навколишнього середовища, а також незалежно від наявності або відсутності акумулятора та ступеня його заряду.
Комплект постачання
- Вуличне джерело безперебійного живлення термостабілізоване IPS-1220C-ip PLUS - 1 шт.

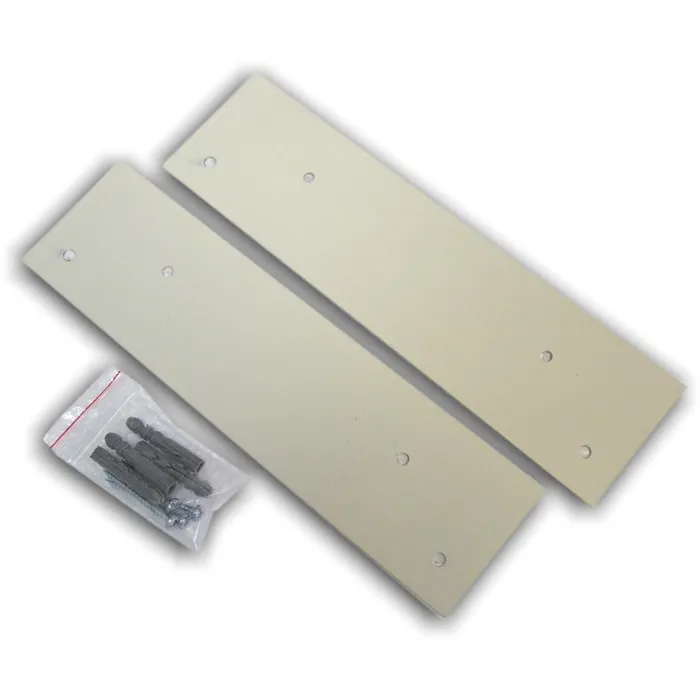

- Монтажна пластина – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі*, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А* 2
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,6
- Потужність, що споживається від мережі, не більше, ВА 90
- Ширина, мм 220
- Висота, мм 330
- Глибина, мм 120
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 450 ± 80
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,7
- Маса, не більше, кг 2,8
- Робочий діапазон температури, град. C -25°C ... +50°C
* - значення параметрів гарантується незалежно від струму навантаження, напруги в мережі, стану заряду акумулятора та його наявності чи відсутност
