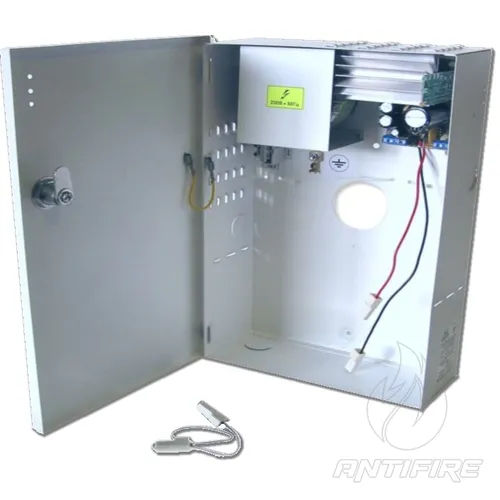

Джерело безперебійного живлення PPS-2430-05
Опис та призначення

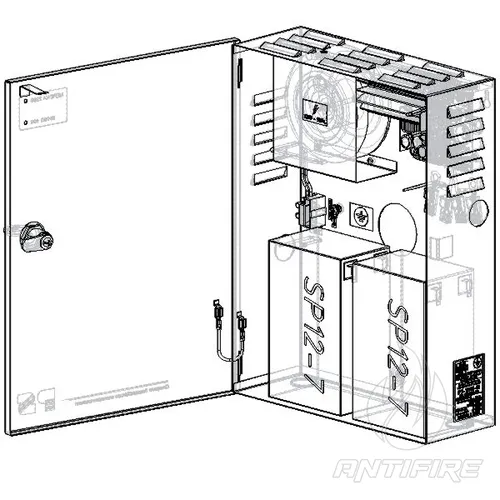

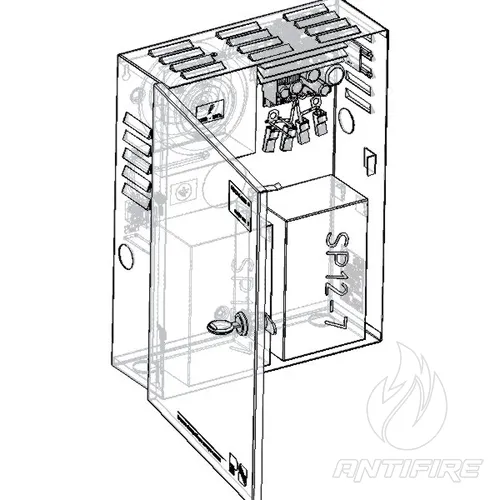

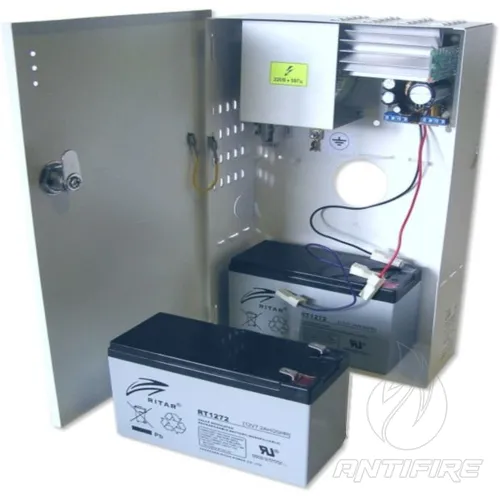

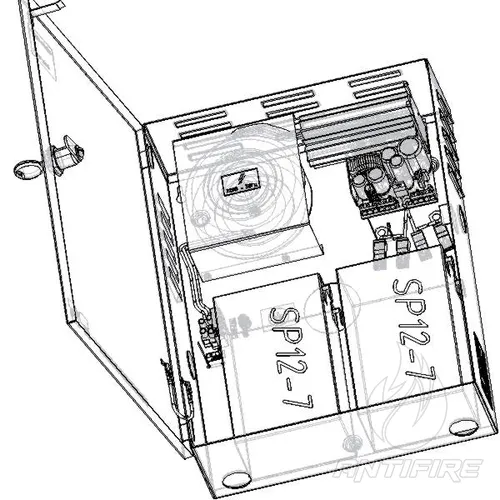

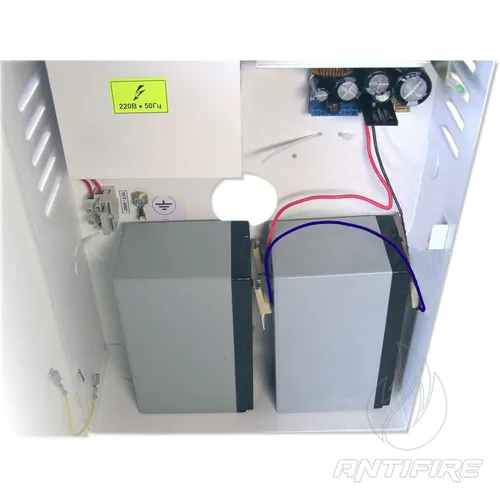

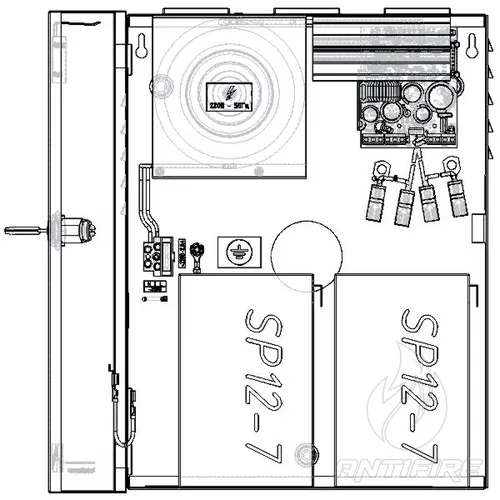

ДБЖ (джерело безперебійного живлення) ППС-2430-05 ТУ У 22891034.001-2000 призначений для живлення підключеного навантаження стабілізованою напругою постійного струму. Зазвичай використовується для живлення систем безпеки та сигналізації, відеоспостереження та контролю доступу. Для забезпечення безперебійної роботи навантаження в це джерело можна встановити дві батареї ємністю 7 А/год.
PPS-2430-05 оснащений такими захистами вхідних і вихідних ланцюгів:
- від перевищення споживання струму від мережі 220 В - запобіжник з плавкою вставкою на струм 2,0 А
- оснащений захистом від перевищення струму навантаження - електронна схема обмежує струм до рівня, що не перевищує 4,5 А (максимальний вихідний струм)
- забезпечує захист від перевищення струму зарядки акумулятора - електронна схема обмежує струм до рівня не більше 0,8 А (струм короткого замикання в ланцюзі зарядки акумулятора)
- відключення розрядженої батареї від навантаження при зниженні напруги на ній до (21,8 ± 0,4) В
- запобіжник, що самовідновлюється в ланцюзі заряду/розряду акумулятора
ДБЖ PPS-2430-05 може працювати як без акумулятора - в режимі стабілізованого джерела напруги, так і з акумулятором - в режимі безперебійного живлення.
Блок живлення PPS-2430-05 автоматично перемикається на роботу від акумулятора при напрузі мережі нижче 174 В і автоматично повертається в режим роботи від мережі, коли ця напруга перевищує 175 В, забезпечуючи таким чином фіксований рівень пульсацій 50 мВ при будь-якій напрузі мережі від 0 до 253 В.
Після відновлення напруги в мережі джерело автоматично починає заряджати розряджену батарею.

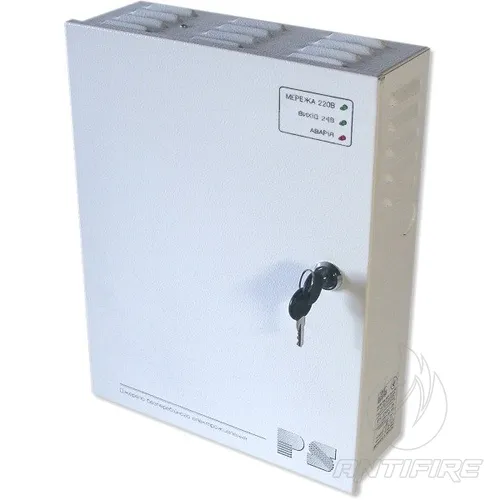

ДБЖ забезпечує світлову індикацію наступних режимів роботи:
- при напрузі в мережі 220 В в межах 176 - 253 В загоряється індикатор МЕРЕЖА 220 В
- при наявності вихідної напруги - загоряється індикатор ВИХІД 24 В
- при зниженні вихідної напруги джерела ППС-2430-05 нижче значення (23,0 + 0,4) В - загоряється індикатор ТРИВОГА
ДБЖ PPS-2430-05 оснащений засобами діагностики, які видають такі повідомлення про роботу джерела:
- «Аварія» - коли вихідна напруга падає до (23,0 + 0,4) В
- «Збій мережі 220 В» - коли напруга мережі падає нижче 174 В
- «Злом» - при відкритті вхідних дверей корпусу блоку
Примітка - Пристрої, що перемикають схеми оповіщення, забезпечують перемикання напруг постійного і змінного струму, значення напруги не вище 72 В, струми не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.
Блок живлення PPS-2430-05 розрахований на безперервну роботу в режимі 24/7.
Всі параметри вихідного струму і напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора і ступеня його заряду.
Комплектація
- Джерело безперебійного живлення PPS-2430-05 - 1 шт.
- Ключ до замка - 2 шт.
- Вставка запобіжника (мережевий вхід) - 1 шт.

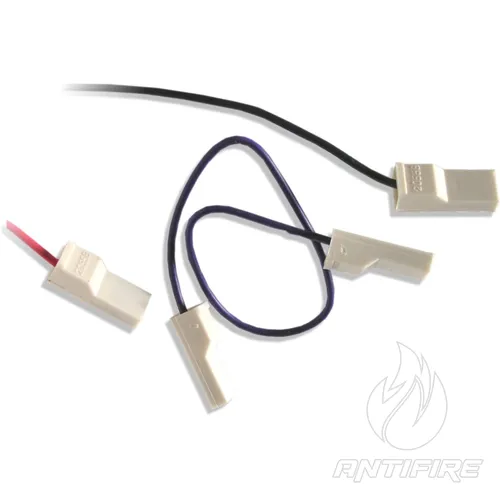

- Перемичка для послідовного підключення АБ - 1 шт.
- Монтажний комплект - 1 шт.
- Паспорт з інструкцією з експлуатації - 1 екз.
інтелектуальна діагностика
- Діапазон робочих напруг, В 176 - 253 В
- Номінальна вихідна напруга, В 24 ± 3
- Номінальний струм навантаження, А 3
- Тип вихідного струму постійний
- Пульсації напруги (подвоєна амплітуда), не більше, мВ 100
- Діапазон зміни вихідної напруги, В 20,0 - 27,5
- Автоматичне відключення батареї при розрядці, В 21,8 ± 0,4
- Вихідна напруга при відключеному акумуляторі не менше, В 20.5
- Напруга в мережі при переході на роботу від акумулятора не більше, В 174
- Споживаний струм від мережі, не більше, А 1.2
- Потужність, споживана від мережі, не більше, ВА 240
- Ширина, мм 260
- Висота, мм 340
- Глибина, мм 95
- Напруга зарядки акумулятора, В 27,2 ± 0,4 В
- Струм зарядки акумулятора, мА 600 ± 90
- Тип встановлених батарей (варіант №1) 7 А/год х 12 В - 2 шт.
- Тривалість безперервної роботи АБ (варіант № 1), не менше, год 1.2
- Вага, не більше, кг 4.9
- Діагностика мережі 220 В реле
- Вихідна діагностика реле
- Діагностика відкриття корпусу реле
- Діапазон робочих температур, град. C +5°C ... +50°C
