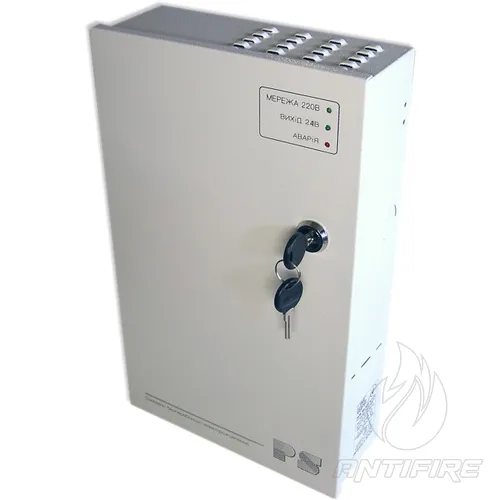

Джерело безперебійного живлення PPS-2420-03
Опис та призначення
Джерело безперебійного електроживлення PPS-2420-03 виробляється за ТУ У 22891034.001-2000 (далі ДБЖ) призначений для електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, відеоспостереження та контролю доступу, а також для заряду акумулятора.

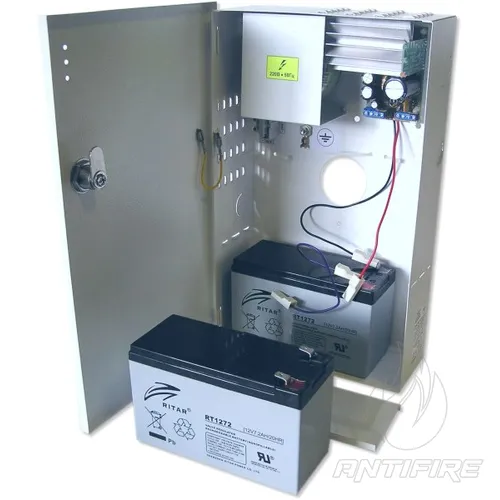

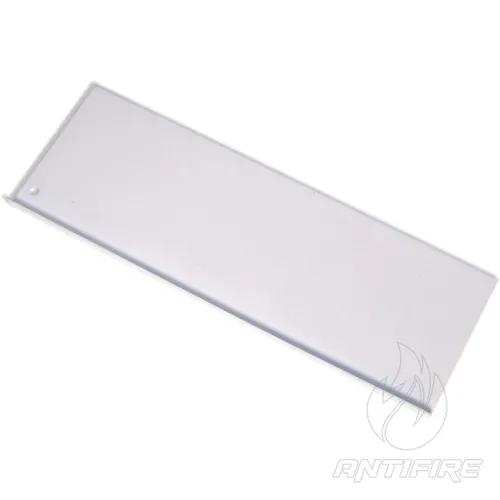

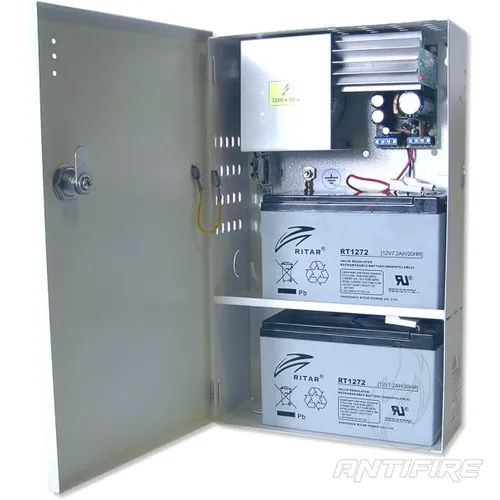

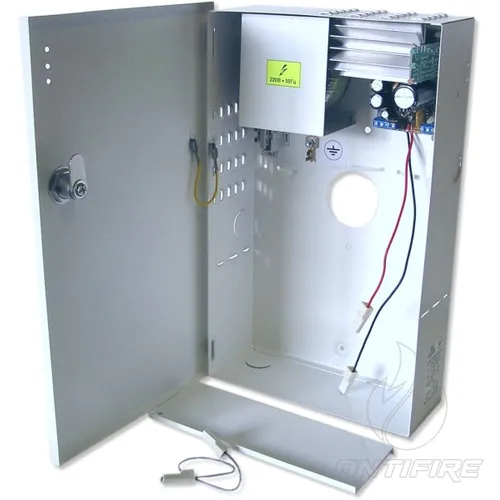

Джерело комплектується полицею, що дозволяє встановлювати в нього два акумулятори напруги 12 ємністю 7 А/год, що включаються послідовно для резервування 24 В.
ДБЖ типу PPS-2420-03 обладнаний такими захистами вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В - запобіжником із плавкою вставкою на струм 1,5 А
- обладнаний захистом від перевищення струму навантаження, у вигляді електронної схеми з обмеженням струму на рівні не більше 3,3 А (максимальний вихідний струм)
- забезпечує захист від перевищення струму заряду АБ у вигляді електронної схеми з обмеженням струму на рівні не більше 1,0 А (струм КЗ в ланцюгу заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (21,8 ± 0,4)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора - для захисту від невірної полярності підключення АБ і КЗ по виходу
ДБЖ типу PPS-2420-03 може експлуатуватися як без акумуляторних батарей – режим джерела стабілізованої напруги, так і з встановленими АБ – режим джерела безперебійного електроживлення.
Джерело PPS-2420-03 автоматично перемикається на роботу від акумуляторних батарей при напрузі в мережі нижче 174 В, і автоматично повертається на роботу від мережі, якщо значення цієї напруги перевищить 175 В, забезпечуючи цим фіксований рівень пульсацій 100 мВ при будь-якій напрузі в мережі від 0 до 25.
Після відновлення напруги в мережі джерело автоматично починає заряд розряджених акумуляторів.
ДБЖ забезпечує світлову індикацію наступних режимів роботи:
- при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
- за наявності вихідної напруги - світиться індикатор ВІХІД 24 В
- при зниженні вихідної напруги джерела PPS-2420-03 нижче значення (23 + 0,4) В - світиться індикатор АВАРІЯ
ДБЖ типу PPS-2420-03 обладнаний засобами діагностики, що видають такі повідомлення про роботу джерела:
- "Аварія" - при зниженні вихідної напруги до значення (23 + 0,4)
- "Аварія мережі 220 В" - при зниженні напруги в мережі нижче 174 В
- "Злом" - при відкриванні передніх дверцят корпусу блоку
Примітка - Пристрої, що комутирують ланцюга видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.
Джерело живлення PPS-2420-03 призначене для безперервної цілодобової роботи.
Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.
Комплект постачання
- Джерело безперебійного живлення PPS-2420-03 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.

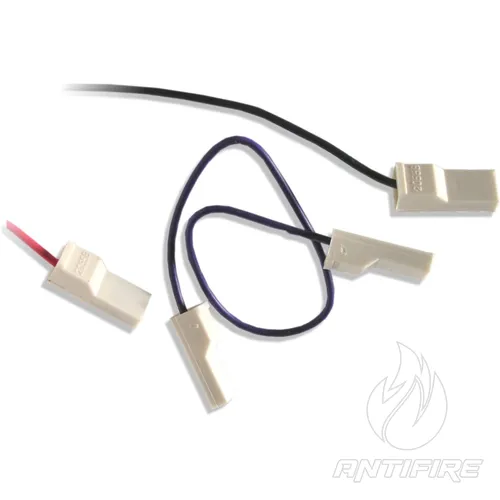

- Акумуляторна перемичка – 1 шт.
- Полиця для встановлення двох АБ – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 24±3
- Номінальний струм навантаження, А 2
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 100
- Діапазон зміни вихідної напруги, 20,0 – 27,5
- Автоматичне відключення АБ при її розряді, 21,8±0,4
- Напруга на виході при відключенні АБ, не менше, 20,5
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1
- Потужність, що споживається від мережі, не більше, ВА 160
- Ширина, мм 205
- Висота, мм 340
- Глибина, мм 85
- Напруга заряду АБ, В 27,2±0,4 В
- Струм заряду АБ, ма 450 ± 80
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1
- Тип установлюваних АБ (варіант №2) 7
- Маса, не більше, кг 4
- Діагностика мережі 220 В реле
- Діагностика виходу реле
- Діагностика розтину корпусу реле
- Робочий діапазон температури, град. C +5°C ... +50°C
