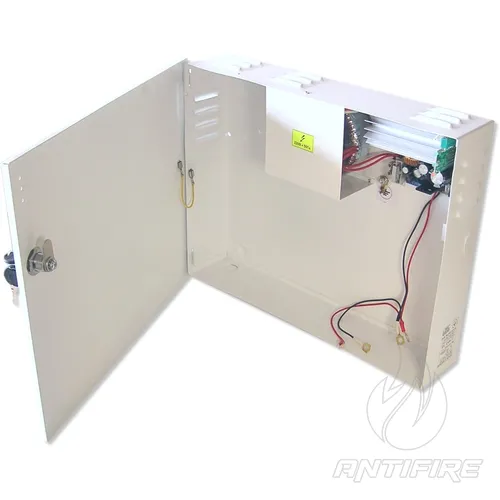

Джерело безперебійного живлення PPS-1250-07
Опис та призначення

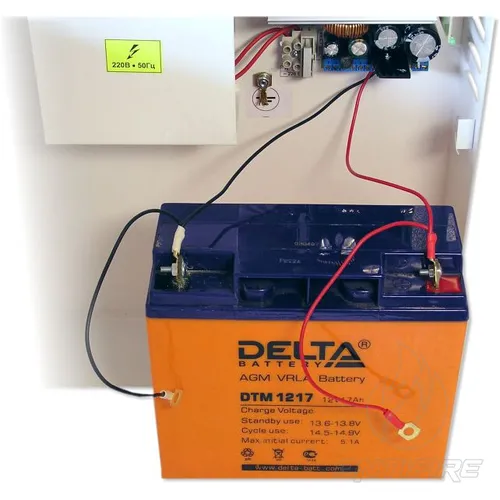

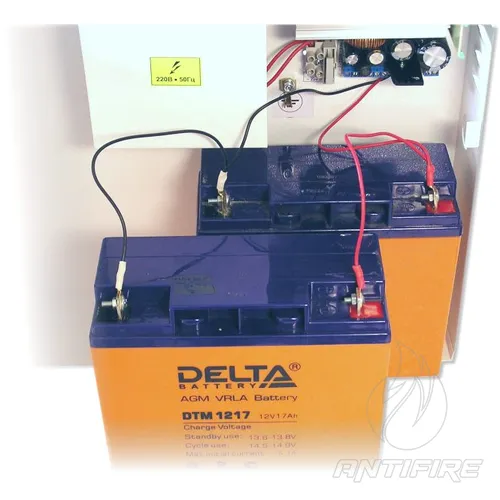

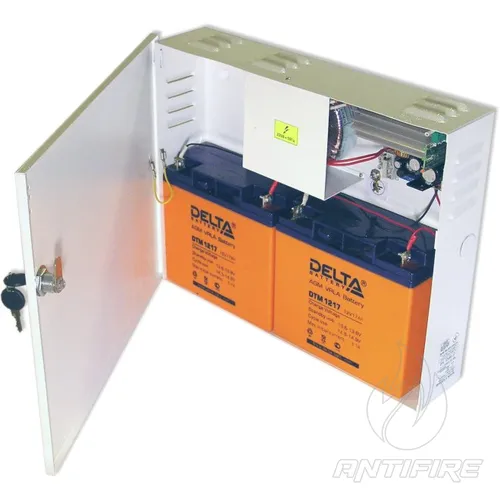

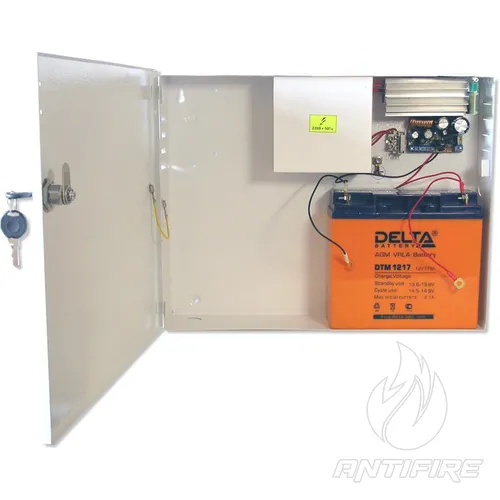

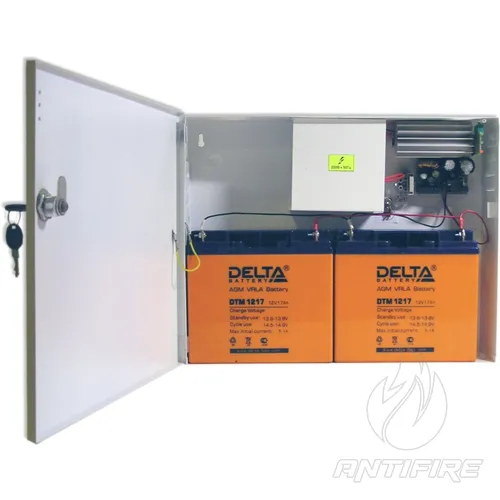

Джерело безперебійного живлення (ДБЖ) модифікації PPS-1250-07 виготовляється за ТУ У 22891034.001-2000 і призначене для електроживлення навантаження стабілізованою напругою постійного струму. Область застосування - електроживлення систем охоронної та пожежної сигналізації, відеоспостереження та контролю доступу. Для забезпечення тривалого безперебійного живлення навантаження за відсутності напруги в мережі 220 В це джерело можна встановити дві акумуляторні батареї напруги 12 В ємністю 18 А/год.
PPS-1250-07 обладнаний такими засобами захисту вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В - запобіжник із плавкою вставкою на струм 2,0 А
- захистом від перевищення струму навантаження - електронна схема обмеження струму на рівні не більше 7,5 А (максимальний вихідний струм)
- захистом від перевищення струму заряду АБ - електронна схема обмеження струму на рівні, не більше 3,0 А (струм КЗ в ланцюзі заряду АБ)
- відключення розряджених акумуляторів від навантаження при зниженні напруги на них до (11,3±0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Джерело PPS-1250-07 може працювати у двох режимах: блоку живлення стабілізованою напругою – без підключення акумуляторів, та джерела безперебійного електроживлення – при установці АБ.
PPS-1250-05 автоматично перемикається на роботу від акумуляторних батарей при напрузі в мережі нижче 174 В, і автоматично повертається на роботу від мережі, якщо значення напруги перевищує 175 В. За рахунок примусового перемикання забезпечується фіксований рівень пульсацій 50 мВ при будь-якому напрузі в мережі 0.
Після відновлення напруги в мережі джерело автоматично починає розряджати акумулятор.

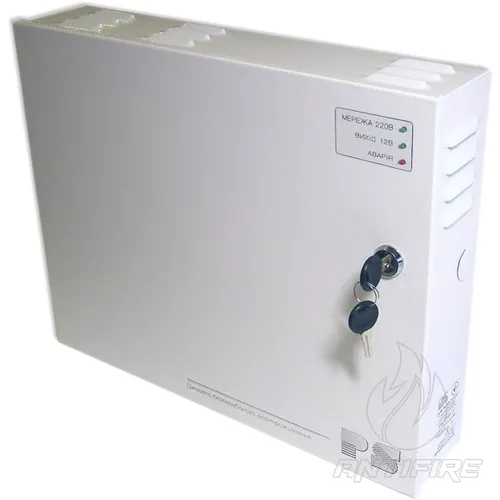

Джерело безперебійного живлення забезпечує світлову індикацію наступних режимів роботи:
- при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
- при зниженні вихідної напруги джерела PPS-1250-07 нижче значення (11,5 + 0,2) В - світиться індикатор АВАРІЯ
ДБЖ виконання PPS-1250-07 обладнаний засобами діагностики, що видають такі повідомлення про свій стан:
- "Аварія" формується при зниженні вихідної напруги до значення (11,5 + 0,2)
- "Аварія мережі 220 В" видається при зниженні напруги в мережі нижче 174 В або її повному зникненні
- "Злом" - при відкриванні передніх дверцят корпусу блоку
Примітка - засоби видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.
Джерело живлення PPS-1250-07 призначене для безперервної цілодобової роботи.
Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.
Комплект постачання
- Джерело безперебійного живлення PPS-1250-07 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.

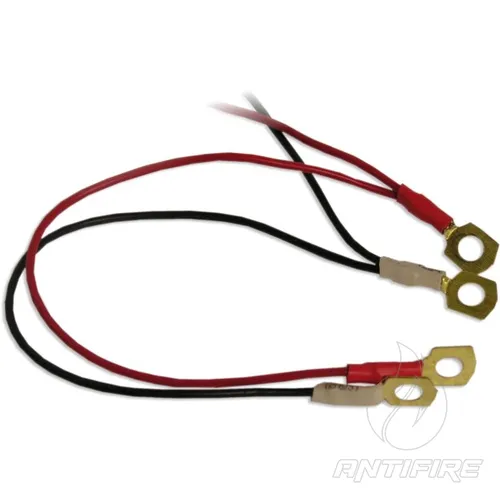

- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
2 АКБ
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 5
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1
- Потужність, що споживається від мережі, не більше, ВА 200
- Ширина, мм 395
- Висота, мм 310
- Глибина, мм 95
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 1500 ± 300
- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 3
- Маса, не більше, кг 5,2
- Діагностика мережі 220 В реле
- Діагностика виходу реле
- Діагностика розтину корпусу реле
- Робочий діапазон температури, град. C +5°C ... +50°C
