Джерело безперебійного живлення PPS-1250-05

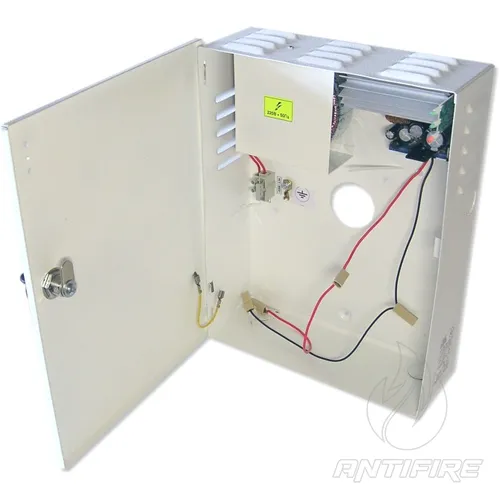

Опис та призначення
ДБЖ (джерело безперебійного живлення) PPS-1250-05 ТУ У 22891034.001-2000 призначений для електроживлення навантаження, що підключається стабілізованою напругою постійного струму. Як правило використовується для електроживлення систем безпеки та охоронної сигналізації, відеоспостереження та контролю доступу. Для забезпечення безперебійної роботи навантаження в джерело може встановлюватися одна батарея ємністю 18 А/год або дві батареї ємністю 7 А/год.
PPS-1250-05 обладнаний такими засобами захисту вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В - запобіжник із плавкою вставкою на струм 2,0 А
- обладнаний захистом від перевищення струму навантаження - електронна схема обмеження струму на рівні не більше 7,5 А (максимальний вихідний струм)
- забезпечує захист від перевищення струму заряду АБ - електронна схема обмеження струму на рівні, не більше 3,0 А (струм КЗ в ланцюзі заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
ДБЖ типу PPS-1250-05 може експлуатуватися як без акумулятора – режим джерела стабілізованої напруги, так і з акумуляторною батареєю – режим джерела безперебійного електроживлення.
Джерело PPS-1250-05 автоматично перемикається на роботу від акумуляторної батареї при напрузі в мережі нижче 174 В, а також автоматично повертається на роботу від мережі, якщо значення цієї напруги перевищить 175 В, забезпечуючи цим фіксований рівень пульсацій 50 мВ при будь-якій напрузі в мережі від 0 до 25.
Після відновлення напруги в мережі джерело автоматично починає заряд розрядженої акумуляторної батареї.

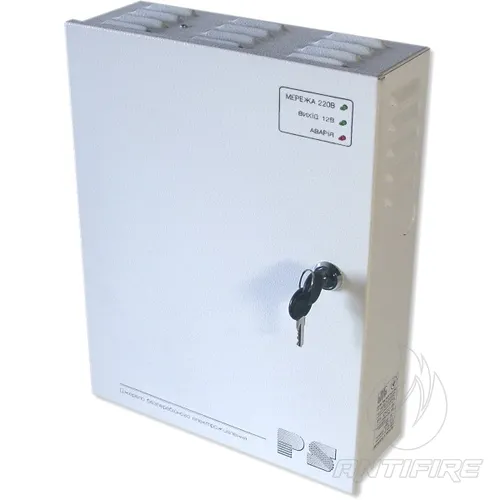

ДБЖ забезпечує світлову індикацію наступних режимів роботи:
- при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
- при зниженні вихідної напруги джерела PPS-1250-05 нижче значення (11,5 + 0,2) В - світиться індикатор АВАРІЯ
ДБЖ виконання PPS-1250-05 обладнаний засобами діагностики, що видають такі повідомлення про роботу джерела:
- "Аварія" - при зниженні вихідної напруги до значення (11,5 + 0,2)
- "Аварія мережі 220 В" - при зниженні напруги в мережі нижче 174 В
- "Злом" - при відкриванні передніх дверцят корпусу блоку
Примітка - Пристрої, що комутирують ланцюга видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.
Джерело живлення PPS-1250-05 призначене для безперервної цілодобової роботи.
Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.
Комплект постачання
- Джерело безперебійного живлення PPS-1250-05 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
2 АКБ,
сигнал несправності,
інтелектуальна діагностика
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 5
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1
- Потужність, що споживається від мережі, не більше, ВА 200
- Ширина, мм 260
- Висота, мм 340
- Глибина, мм 95
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 1500 ± 300

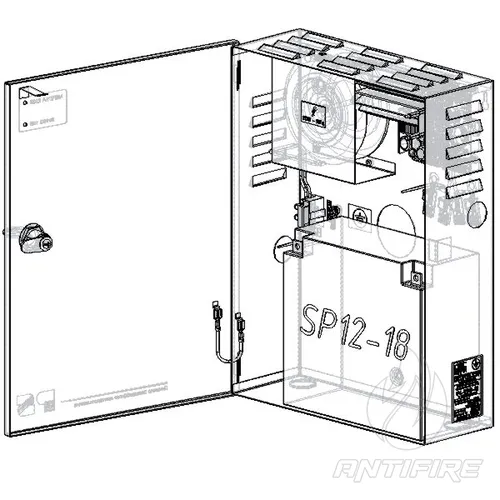

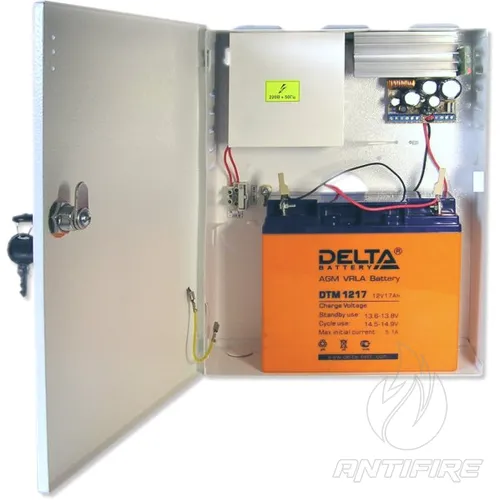

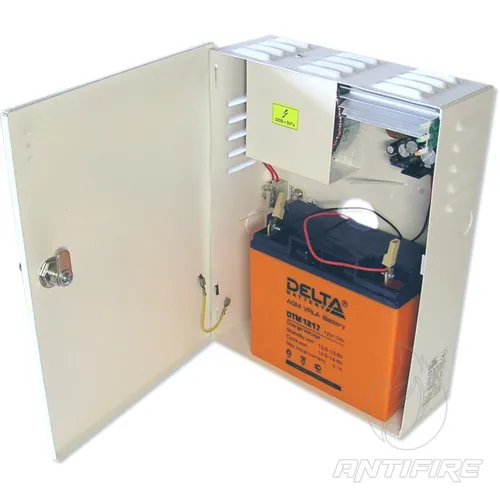

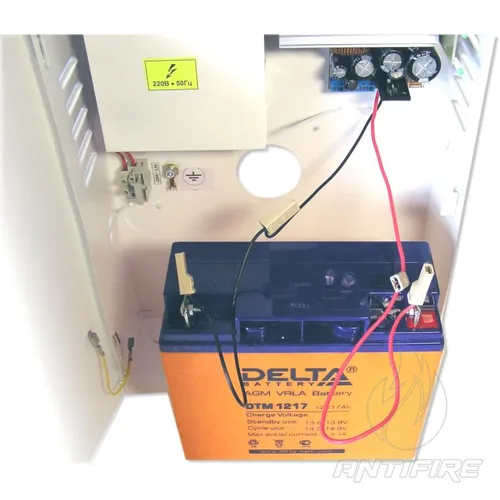

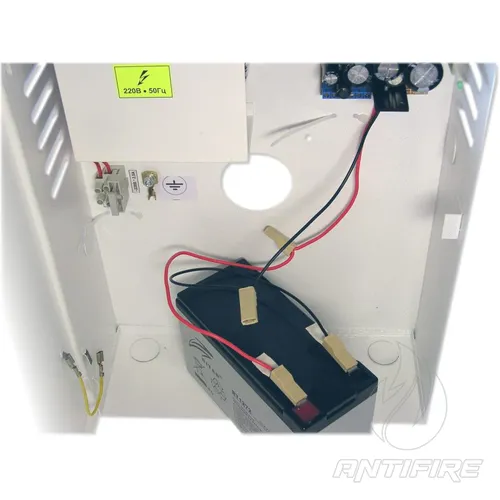

- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,5

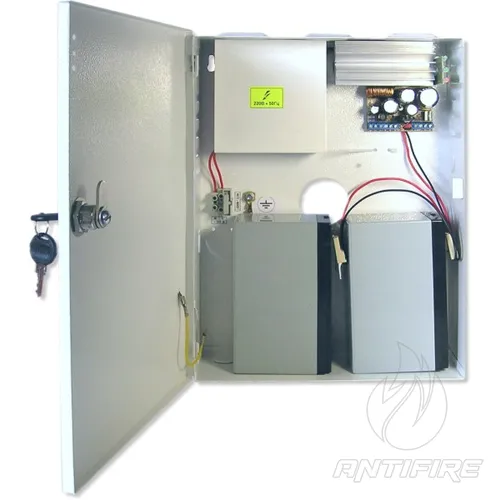

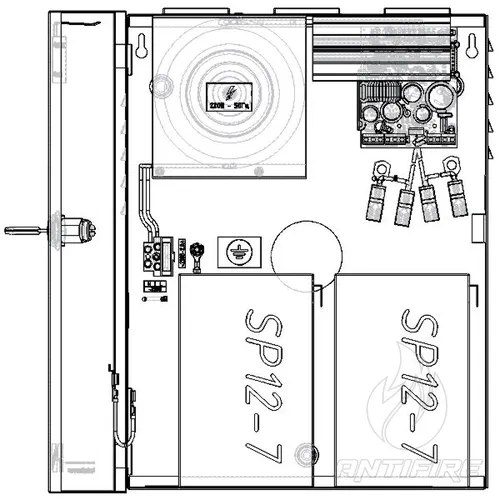

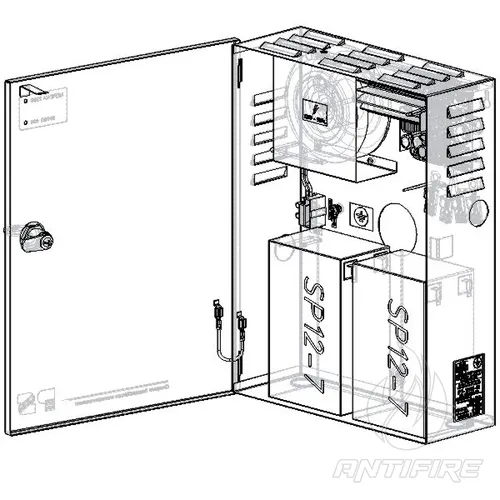

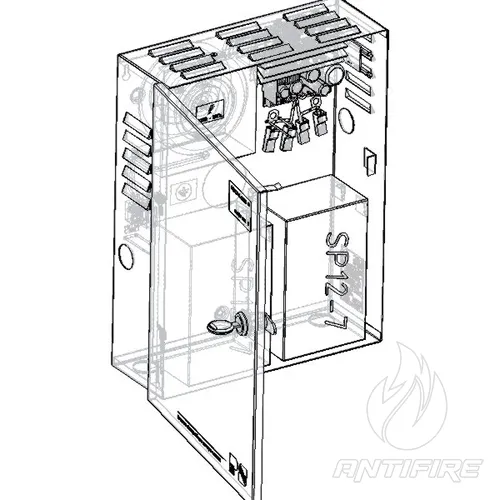

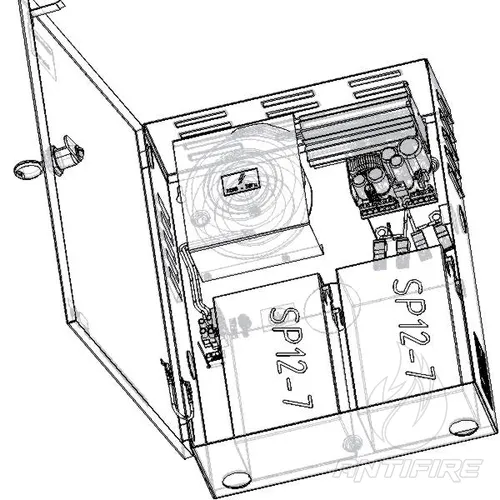

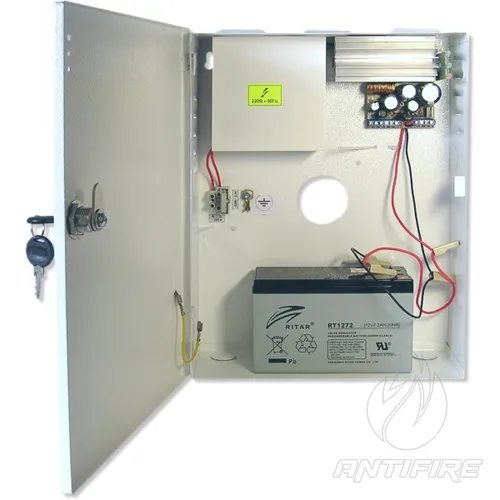

- Тип установлюваних АБ (варіант №2) 7 А/год x 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №2), щонайменше, год 1,2
- Маса, не більше, кг 4,9
- Діагностика мережі 220 В реле
- Діагностика виходу реле
- Діагностика розтину корпусу реле
- Робочий діапазон температури, град. C +5°C ... +50°C
