Джерело безперебійного живлення PPS-1230-09

Опис та призначення

Блок безперебійного живлення PPS-1230-09 ТУ У 22891034.001-2000 (далі ББЖ) призначений для електроживлення стабілізованою напругою постійного струму систем контролю доступу, охоронної та пожежної сигналізації, систем відеоспостереження. Конструктивно цей БШП випускається у збільшеному корпусі, що дозволяє вбудовувати в нього крім акумуляторів, ще й плати контролерів, наприклад, контролерів доступу.

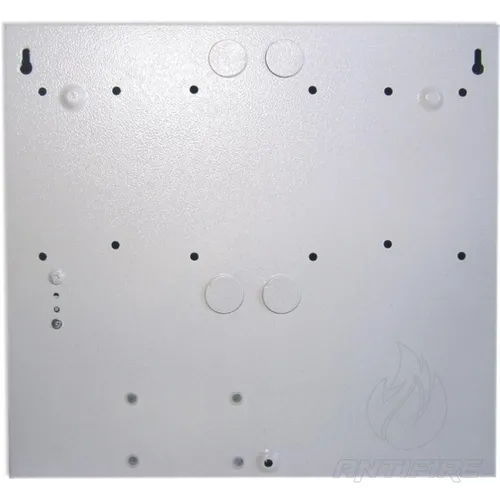

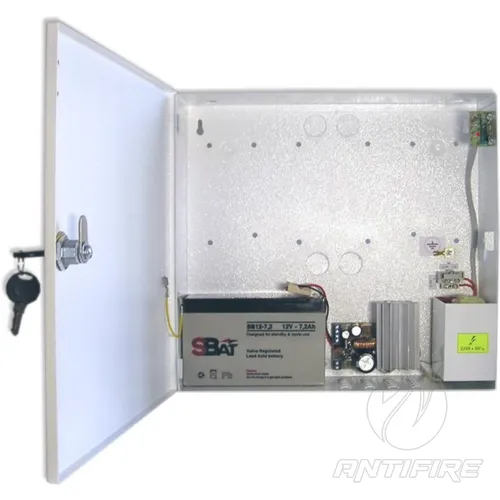

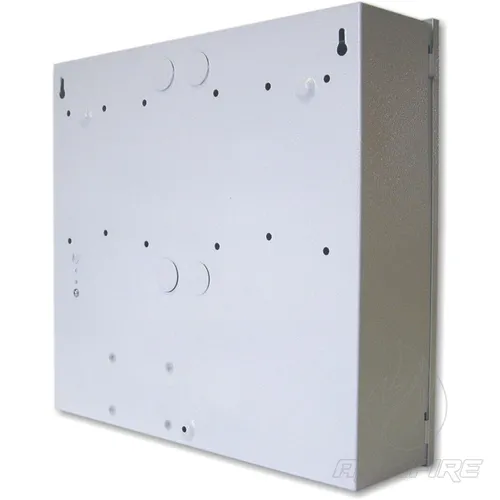

Корпус такого блоку виготовляється за кресленнями замовника. Для замовлення необхідно вказати габаритні розміри корпусу, а також габаритні розміри плати контролера, що вбудовується, і його настановні розміри. Крім цього слід вказати діаметри та розташування отворів для введення кабелю. Якщо габарити та тип контролера не обумовлено, то блок живлення з індексом «-09» виробляється в корпусі з розмірами 335х315х90 мм, що забезпечує монтаж контролерів доступу Apollo та однієї акумуляторної батареї напруги 12 В ємністю 7 А/год.

Блок живлення PPS-1230-09 обладнаний такими захистами:

• запобіжником із плавкою вставкою на струм 1,5 А для захисту від перевищення струму споживання від мережі 220 В
• електронною схемою обмеження струму на рівні не більше 4,5 А (максимальний вихідний струм) для захисту виходу від перевантаження
• електронної схеми з обмеженням струму на рівні, не більше 1,4 А (струм КЗ у ланцюзі заряду АБ) – забезпечує захист від перевищення струму заряду АБ
• схемою відключення розрядженої АБ від навантаження при її розряді до (11,3 ± 0,3)
• запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора

ББЖ виконання PPS-1230-09 може експлуатуватись без акумулятора, працюючи в режимі джерела стабілізованої напруги.

При встановленому акумуляторі блок безперебійного живлення PPS-1230-09 автоматично перемикається на роботу від нього при напрузі в мережі нижче 174 В, і автоматично повертається на роботу від напруги мережі після його збільшення до 175 В, забезпечуючи тим самим фіксований рівень пульсацій 50 мВ при будь-якому напрузі в мережі від 3.

Після відновлення напруги в мережі блок автоматично починає заряд розрядженого АБ і продовжує електроживлення навантаження.

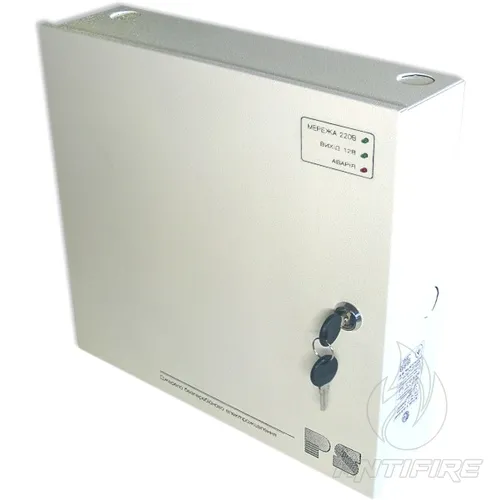

ББЖ забезпечує світлову індикацію наступних режимів роботи:

• при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
• за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
• при зниженні вихідної напруги джерела PPS-1230-09 нижче значення (11,5 + 0,2) В - світиться індикатор АВАРІЯ

ББЖ типу PPS-1230-09 обладнаний засобами діагностики, що видають такі повідомлення про несправності:

• "Аварія" формується при зниженні вихідної напруги до (11,5 + 0,2)
• "Аварія мережі 220 В" - при зниженні напруги в мережі нижче 174 В або її зникненні
• "Зламування" - при відкриванні передньої кришки корпусу блоку безперебійного живлення

Примітка - пристрої, що комутирують ланцюга видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.

Як правило, зазначені сигнали використовуються контролером доступу для діагностування працездатності джерела.

Джерело живлення PPS-1230-09 призначене для безперервної цілодобової роботи.

Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.

Комплект постачання

• Блок безперебійного живлення (ББЖ) PPS-1230-09 – 1 шт.
• Ключ для замку – 2 шт.
• Вставка плавка (мережеве введення) - 1 шт.
• Монтажний комплект – 1 шт.
• Паспорт з посібником з експлуатації - 1 екз.
