Джерело безперебійного живлення PPS-1230-03
Опис та призначення

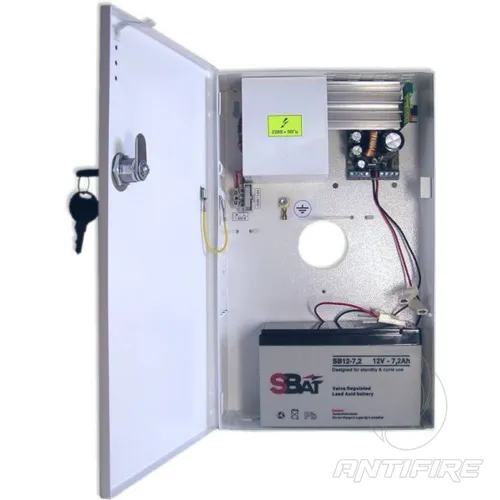

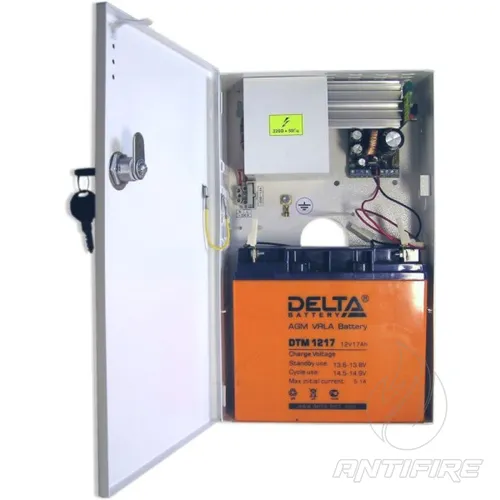

ДБЖ (джерело безперебійного живлення) PPS-1220-03 ТУ У 22891034.001-2000 призначений для електроживлення навантаження, що підключається стабілізованою напругою постійного струму. Як правило використовується для електроживлення систем безпеки та охоронної сигналізації, відеоспостереження та контролю доступу. Відмінною особливістю цього ДБЖ (в корпусі з індексом "-03") є можливість встановлення акумулятора більшої ємності (18 А/год), що дозволяє забезпечити безперервне живлення навантаження від батареї близько 3 год.

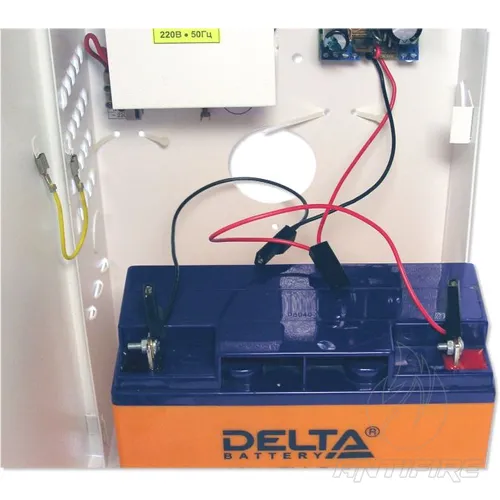

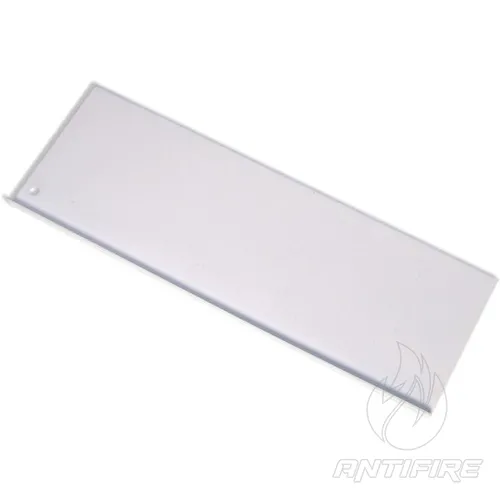

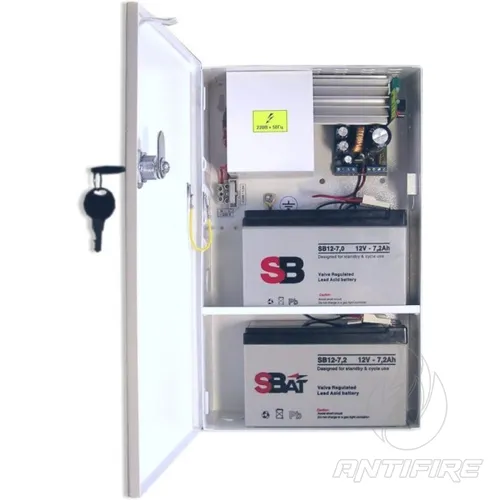

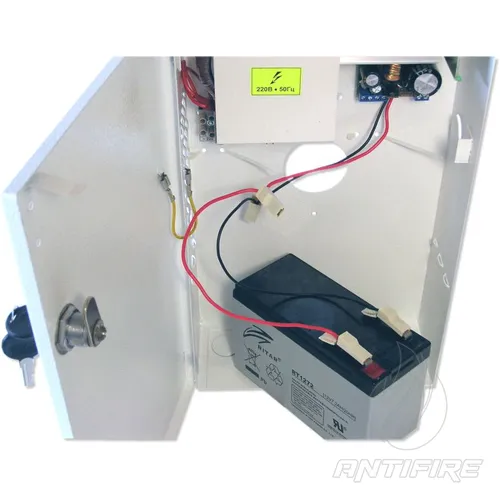

ДБЖ поставляється з полицею, завдяки якій в нього можна встановити два акумулятори ємністю 7 А/год, забезпечивши загальну ємність АБ - 14 А/год.
PPS-1230-03 обладнаний такими засобами захисту вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В - запобіжник із плавкою вставкою на струм 1,5 А
- обладнаний захистом від перевищення струму навантаження - електронна схема обмеження струму на рівні не більше 4,5 А (максимальний вихідний струм)
- забезпечує захист від перевищення струму заряду АБ - електронна схема обмеження струму на рівні, не більше 1,4 А (струм КЗ в ланцюзі заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
ДБЖ типу PPS-1230-03 може експлуатуватися як без акумулятора – режим джерела стабілізованої напруги, так і з акумуляторною батареєю – режим джерела безперебійного електроживлення.
Джерело PPS-1220-03 автоматично перемикається на роботу від акумуляторної батареї при напрузі в мережі нижче 174 В, а також автоматично повертається на роботу від мережі, якщо значення цієї напруги перевищить 175 В, забезпечуючи цим фіксований рівень пульсацій 50 мВ при будь-якій напрузі в мережі від 0 до 25.
Після відновлення напруги в мережі джерело автоматично починає заряд розрядженої акумуляторної батареї.

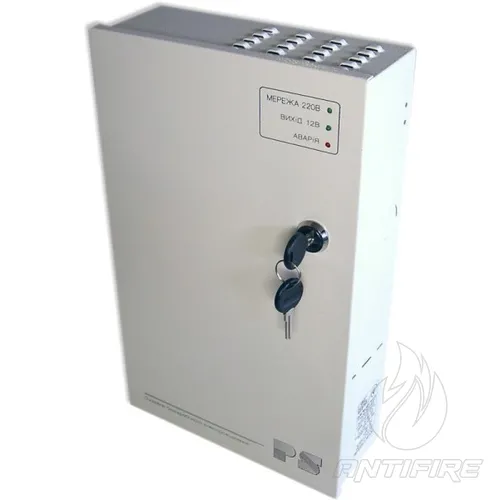

ДБЖ забезпечує світлову індикацію наступних режимів роботи:
- при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
- при зниженні вихідної напруги джерела PPS-1230-03 нижче значення (11,5 + 0,2) В - світиться індикатор АВАРІЯ
ДБЖ виконання PPS-1230-03 обладнаний засобами діагностики, що видають такі повідомлення про роботу джерела:
- "Аварія" - при зниженні вихідної напруги до значення (11,5 + 0,2)
- "Аварія мережі 220 В" - при зниженні напруги в мережі нижче 174 В
- "Злом" - при відкриванні передніх дверцят корпусу блоку
Примітка - Пристрої, що комутирують ланцюга видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.
Джерело живлення PPS-1230-03 призначене для безперервної цілодобової роботи.
Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.
Комплект постачання
- Джерело безперебійного живлення PPS-1230-03 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Полиця для встановлення двох АБ 7 А/год – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
1 АКБ,
тривале резервування,
збільшений корпус
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 3
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,8
- Потужність, що споживається від мережі, не більше, ВА 120
- Ширина, мм 205
- Висота, мм 340
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 700 ± 100
- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 2,9
- Тип установлюваних АБ (варіант №2) 7 А/год x 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №2), щонайменше, год 2,3
- Маса, не більше, кг 3,5
- Діагностика мережі 220 В реле
- Діагностика виходу реле
- Діагностика розтину корпусу реле
- Робочий діапазон температури, град. C +5°C ... +50°C
