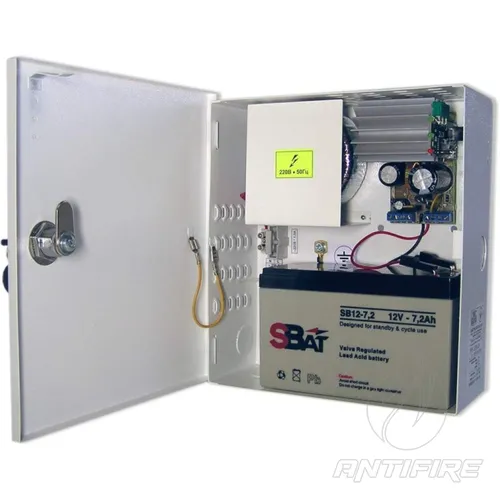

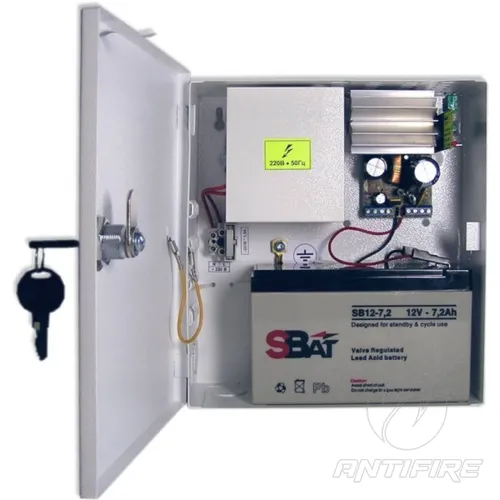

Джерело безперебійного живлення PPS-1230-00
Опис та призначення
Джерело безперебійного електроживлення PPS-1230-00 ТУ У 22891034.001-2000 (далі ДБЖ) призначений для електроживлення споживачів стабілізованою напругою постійного струму: систем охоронної та пожежної сигналізації, відеоспостереження та контролю доступу, а також забезпечує заряд акумуляторних батарей.
ДБЖ тип PPS-1230-00 обладнаний такими засобами захисту вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 У вигляді запобіжника з плавкою вставкою на струм 1,5 А
- обладнаний захистом від перевищення струму навантаження у вигляді електронної схеми з обмеженням струму на рівні не більше 4,5 А (максимальний вихідний струм)
- забезпечує захист від перевищення струму заряду АБ у вигляді електронної схеми з обмеженням струму на рівні не більше 1,4 А (струм КЗ в ланцюгу заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора - захист від помилкової полярності підключення АБ
ДБЖ типу PPS-1230-00 може експлуатуватися як без акумулятора – режим джерела стабілізованої напруги, так і із встановленою АБ – режим джерела безперебійного електроживлення.
Джерело PPS-1230-00 автоматично перемикається на роботу від акумуляторної батареї при напрузі в мережі нижче 174 В і автоматично повертається на роботу від мережі, якщо значення цієї напруги перевищить 175 В, за рахунок чого гарантує рівень пульсацій 50 мВ при будь-якій напрузі в мережі від 0 до 253 В.
Після відновлення напруги в мережі джерело автоматично починає заряд розрядженої акумуляторної батареї.

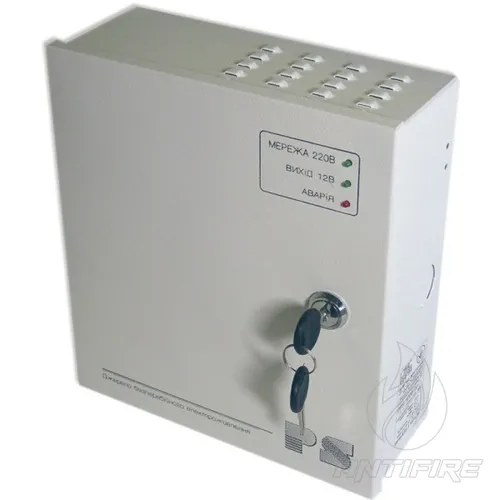

ДБЖ забезпечує світлову індикацію наступних режимів роботи:
- при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
- при зниженні вихідної напруги джерела PPS-1230-00 нижче значення (11,5 + 0,2) В - світиться індикатор АВАРІЯ
ДБЖ типу PPS-1230-00 обладнаний засобами діагностики, що видають такі повідомлення про роботу джерела:
- "Аварія" - при зниженні вихідної напруги до значення (11,5 + 0,2)
- "Аварія мережі 220 В" - при зниженні напруги в мережі нижче 174 В
- "Злом" - при відкриванні передніх дверцят джерела
Примітка - Пристрої, що комутирують ланцюга видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.
Джерело живлення PPS-1230-00 призначене для безперервної цілодобової роботи.
Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.
Комплект постачання
- Джерело безперебійного електроживлення PPS-1230-00 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Рабочий диапазон напряжения сети, В 176 - 253 В
- Номинальное выходное напряжение, В 12 ± 1,2
- Номинальный ток нагрузки, А 3
- Род выходного тока постоянный
- Напряжение пульсация (двойная амплитуда), не более, мВ 50
- Диапазон изменения выходного напряжения, В 10,2 - 13,6
- Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
- Напряжение на выходе при отключении АБ, не менее, В 10,2
- Напряжение в сети при переключении на работу от АБ, не более, В 174
- Ток, потребляемый от сети, не более, А 0,8
- Мощность, потребляемая от сети, не более, ВА 120
- Ширина, мм 205
- Высота, мм 230
- Глубина, мм 85
- Напряжение заряда АБ, В 13,6 ± 0,2 В
- Ток заряда АБ, мА 700 ± 100
- Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
- Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
- Масса, не более, кг 3
- Диагностика сети 220 В реле
- Диагностика выхода реле
- Диагностика вскрытия корпуса реле
- Рабочий диапазон температур, град. C +5°C ... +50°C
