Джерело безперебійного живлення PPS-1220-03

Опис та призначення

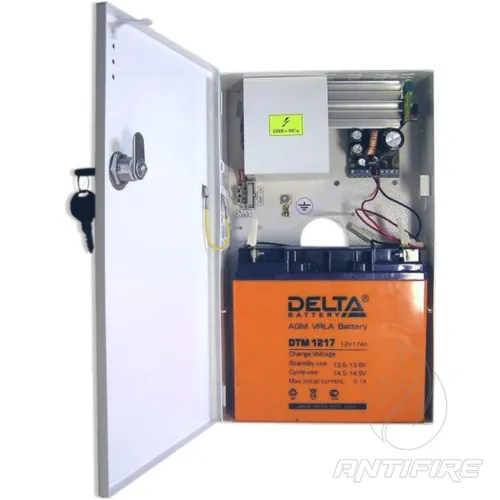

Джерело безперебійного електроживлення PPS-1220-03 ТУ У 22891034.001-2000 (далі ДБЖ) призначене для електроживлення стабілізованою напругою постійного струму споживачів, в т.ч. систем безпеки та охоронної сигналізації, відеоспостереження та контролю доступу, а також для заряду акумуляторних батарей (АБ). Відмінною особливістю цього блоку є можливість встановлення акумулятора більшої ємності (18 А/год), що дозволяє забезпечити безперервну роботу батареї більше 4 год.

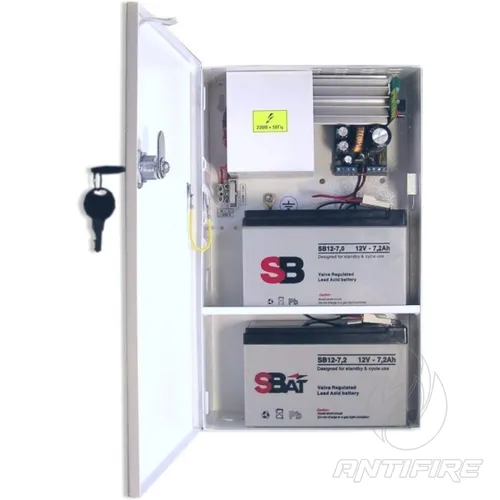

Джерело комплектується полицею, що дозволяє встановлювати в нього два акумулятори ємністю 7 А/год, забезпечивши загальну ємність АБ - 14 А/год.

ДБЖ тип PPS-1220-03 обладнаний такими засобами захисту вхідних та вихідних ланцюгів:

• від перевищення струму споживання від мережі 220 В у вигляді запобіжника з плавкою вставкою на струм 1,0 А
• обладнаний захистом від перевищення струму навантаження, у вигляді електронної схеми з обмеженням струму на рівні не більше 3,3 А (максимальний вихідний струм)
• забезпечує захист від перевищення струму заряду АБ у вигляді електронної схеми з обмеженням струму на рівні не більше 1,4 А (струм КЗ в ланцюгу заряду АБ)
• відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
• запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора

ДБЖ типу PPS-1220-03 може експлуатуватися як без акумулятора – режим джерела стабілізованої напруги, так і з встановленою АБ – режим джерела безперебійного електроживлення.

Джерело PPS-1220-03 автоматично перемикається на роботу від акумуляторної батареї при напрузі в мережі нижче 174 В, і автоматично повертається на роботу від мережі, якщо значення цієї напруги перевищить 175 В, забезпечуючи цим фіксований рівень пульсацій 50 мВ при будь-якій напрузі в мережі від 0 до 25.

Після відновлення напруги в мережі джерело автоматично починає електроживлення навантаження та заряд розрядженої акумуляторної батареї.

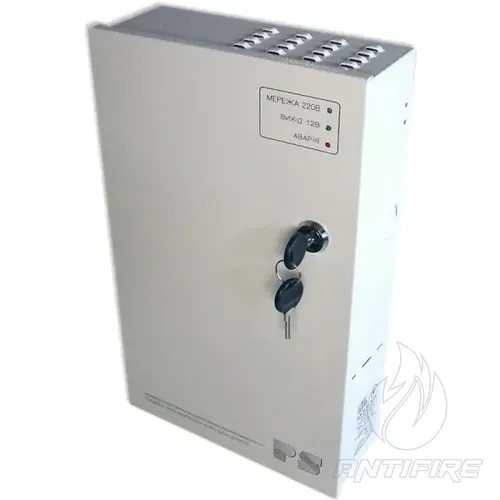

ДБЖ забезпечує світлову індикацію наступних режимів роботи:

• при значенні напруги в мережі 220 В в межах 176 - 253 В світиться індикатор СЕТИ 220 В
• за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
• при зниженні вихідної напруги джерела PPS-1220-03 нижче значення (11,5 + 0,2) В - світиться індикатор АВАРІЯ

ДБЖ типу PPS-1220-03 обладнаний засобами діагностики, що видають такі повідомлення про роботу джерела:

• "Аварія" - при зниженні вихідної напруги до значення (11,5 + 0,2)
• "Аварія мережі 220 В" - при зниженні напруги в мережі нижче 174 В
• "Злом" - при відкриванні передніх дверцят корпусу блоку

Примітка - Пристрої, що комутирують ланцюга видачі сповіщень забезпечують комутацію напруги постійного і змінного струмів, значення напруги не більше 72 В, струмів не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА.

Джерело живлення PPS-1220-03 призначене для безперервної цілодобової роботи.

Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.
