Джерело безперебійного живлення NPS-1220-7 імпульсне
Опис та призначення
Імпульсне джерело живлення безперебійне NPS-1220-7 (далі ДБЖ, джерело) призначене для електроживлення стабілізованою напругою постійного струму систем безпеки, охоронної сигналізації, контролю доступу та відеоспостереження, а також для заряду акумуляторних батарей (АБ). Це джерело побудоване на основі імпульсного високовольтного перетворювача напруги, що дозволяє забезпечити високий ККД та велику вихідну потужність при малих габаритах корпусу.
Для захисту джерела від високовольтних перешкод в мережі електроживлення застосовані подвійний мережевий фільтр і силові елементи з максимальною робочою напругою 1000 В. Тому робочий діапазон вхідної напруги джерела становить від 154 до 286 В, а короткочасно даний блок витримує кидки до напруги в е напруги 220 В за робочий діапазон (154 - 264 В) імпульсний перетворювач автоматично вимикається, переводячи живлення навантаження на акумулятор, чим захищає як силову схему джерела, так і підключене навантаження від імпульсних перешкод в результаті високовольтних викидів.
ДБЖ типу NPS-1220-7 обладнаний такими засобами захисту вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В у вигляді запобіжника з плавкою вставкою на струм 0,5 А
- від виходу вхідної напруги мережі 220 В за межі робочого діапазону - електронна схема контролю та вимкнення імпульсного перетворювача
- обладнаний захистом від перевищення струму навантаження, у вигляді електронної схеми з обмеженням струму на рівні не більше 3,0 А (максимальний струм)
- забезпечує захист від перевищення струму заряду АБ у вигляді джерела зарядного струму на рівні, 0,7 А (струм у ланцюзі заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,4 ± 0,2)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Особливу увагу приділено якості вихідної напруги, рівень пульсацій якого є "слабким" місцем багатьох імпульсних джерел живлення. За рахунок застосування додаткових фільтрів у вихідних ланцюгах та якісного проектування друкованої плати подвійна амплітуда пульсацій вихідної напруги не перевищує 15 мВ при всіх допустимих струмах навантаження, будь-якому стані заряду АБ і у всьому робочому діапазоні напруги. Такий низький рівень пульсацій вихідної напруги в поєднанні з режимом примусового відключення імпульсного перетворювача при сплесках вхідної напруги 220 В дозволяє використовувати джерело NPS-1220-7 не тільки для живлення систем безпеки, але і відеосистем - особливо чутливих до якості напруги електроживлення.
Новий ергономічний дизайн корпусу зробить це джерело окрасою будь-якого інтер'єру.

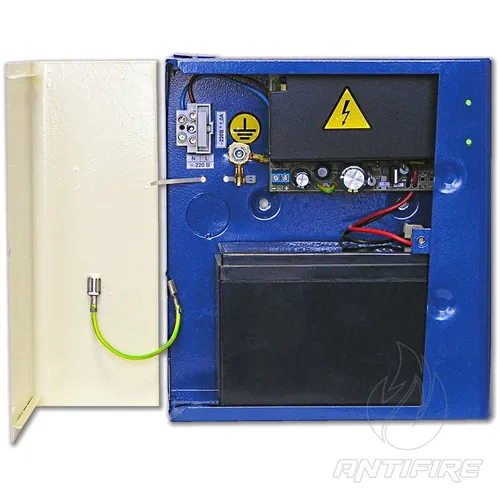

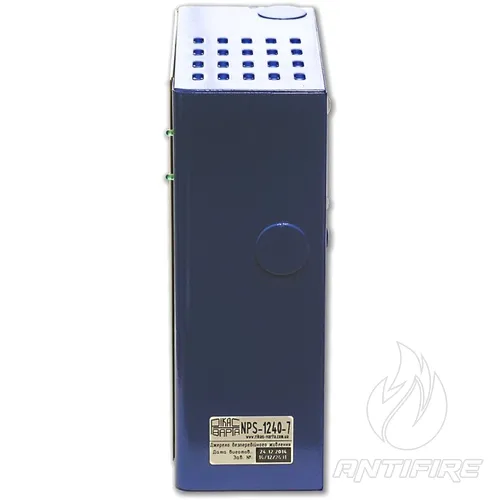

Конструкція корпусу ретельно продумана і задовольняє всією вимогою електробезпеки та монтажу: наявність клеми для підключення до захисного заземлення, мережева колодка із запобіжником, металевий захисний екран для високовольтної частини схеми, вентиляційні жалюзі, 4 введення для кабелю, що виламуються.
ДБЖ типу NPS-1220-7 може експлуатуватися як без акумулятора – режим джерела стабілізованої напруги, так і з встановленою АБ – режим джерела безперебійного живлення. Джерело NPS-1220-7 автоматично перемикається на роботу від акумуляторної батареї при зникненні напруги в мережі 220 або спрацювання схеми контролю вхідної напруги. Після відновлення напруги в мережі джерело автоматично починає заряд розрядженої акумуляторної батареї.

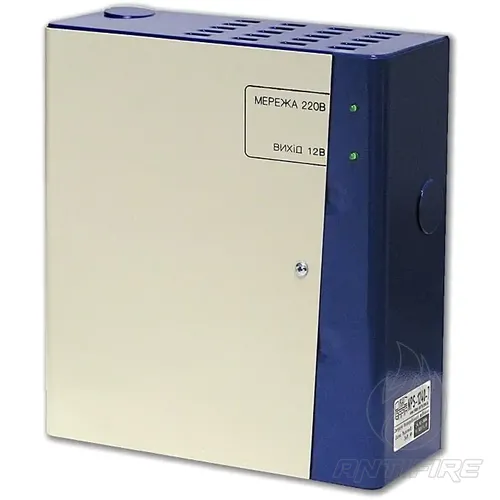

ДБЖ забезпечує світлову індикацію наступних режимів роботи:
- при наявності напруги в мережі 220 В світиться індикатор СЕТЬ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
Джерело живлення NPS-1220-7 призначене для безперервної цілодобової роботи. Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від його заряду.
Комплект постачання
- Імпульсне джерело живлення безперебійне NPS-1220-7 - 1 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі, 154 - 264 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 2
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 15
- Діапазон зміни вихідної напруги, 10,2 – 13,7
- Автоматичне відключення АБ при її розряді, 11,4±0,2
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 153
- Струм, що споживається від мережі, не більше, А 0,2
- Потужність, що споживається від мережі, не більше, ВА 45
- Ширина, мм 182
- Висота, мм 203
- Глибина, мм 78
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 700 ± 70
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,7
- Маса, не більше, кг 0,9
- Робочий діапазон температури, град. C +5°C ... +50°C
