Джерело безперебійного живлення IPS-2450С-07
Опис та призначення

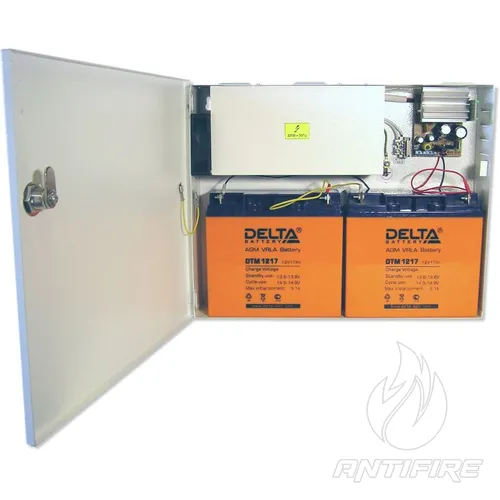

Джерела безперебійного електроживлення (ДБЖ) виконання IPS-2450C-07 та IPS-2450B-07 призначені для організації безперебійного електроживлення стабілізованою напругою постійного струму систем пожежної та охоронної сигналізації, відеоспостереження та контролю доступу. Резервування вихідної напруги виконується за допомогою установки в корпус двох акумуляторних батарей напруги 12 В ємністю 18 А/год, включених послідовно. За рахунок великої ємності батарей, що підключаються, забезпечується тривале резервування виходу у випадок зникнення напруги в мережі 220 В.
Обидва джерела безперебійного живлення побудовані з урахуванням імпульсного перетворювача. Для максимального захисту від перепадів і викидів напруги 220 В ці ДБЖ обладнані подвійними мережевими фільтрами, баластовим дроселем, і силовою елементною базою з робочою напругою 1000 В.
В обидва джерела безперебійного живлення IPS-2450C-07 та IPS-2450B-07 вбудовані такі захисту вхідних та вихідних ланцюгів:
- обмеження перевищення струму споживання від мережі 220 В виконано запобіжником із плавкою вставкою на струм 3,0 А
- електронна схема обмеження струму навантаження на рівні не більше 7,5 А (максимальний вихідний струм)
- електронна схема обмеження струму заряду АБ на рівні не більше 3,0 А (струм КЗ у ланцюзі заряду АБ)
- схема автоматичного відключення розряджених АБ від навантаження при зниженні напруги на них нижче (21,8±0,4)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумуляторів
Джерело безперебійного живлення модифікації IPS-2450C-07 може експлуатуватися без АБ, тобто. працювати у режимі джерела стабілізованої напруги. При підключенні двох акумуляторів джерело працюватиме в режимі безперебійного живлення. ДБЖ. IPS-2450C-07 автоматично перемикається на роботу від акумуляторних батарей при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі ДБЖ автоматично починає заряд акумуляторних батарей, а також подає електроживлення в навантаження.

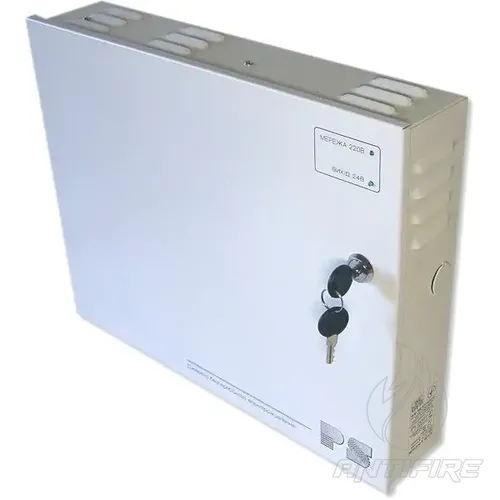

Для контролю працездатності джерела живлення на його передню панель виведено два індикатори:
- індикатор СЕТЬ 220 В - світиться за наявності напруги в мережі 220 В
- індикатор ВІХІД 24 В - світиться за наявності вихідної напруги (під час роботи від мережі або від акумулятора)
Відмінністю варіанта виконання джерела IPS-2450B-07 від джерела IPS-2450C-07 є наявність у ньому ланцюга контролю розтину корпусу. При відкриванні передніх дверцят джерело формує сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-2450C-07 повідомлення "Злом" не формує.
Обидва джерела безперебійного живлення IPS-2450C-07 і IPS-2450B-07 призначені для безперервної цілодобової роботи, тому всі параметри вихідного струму і напруги гарантуються у всьому діапазоні напруги мережі 220 В, і не залежать від наявності або відсутності акумулятора, а також від ступеня його заряду.
Комплект постачання
- Джерело безперебійного електроживлення IPS-2450C-07 або IPS-2450B-07 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Перемичка з'єднання акумуляторів – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
тривале резервування,
збільшений корпус
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 24±3
- Номінальний струм навантаження, А 5
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 100
- Діапазон зміни вихідної напруги, 20,0 – 27,5
- Автоматичне відключення АБ при її розряді, 21,8±0,4
- Напруга на виході при відключенні АБ, не менше, 20,5
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1,4
- Потужність, що споживається від мережі, не більше, ВА 400
- Ширина, мм 395
- Висота, мм 310
- Глибина, мм 95
- Напруга заряду АБ, В 27,2±0,4 В
- Струм заряду АБ, ма 1500 ± 150
- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 0,6
- Маса, не більше, кг 6
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
