Джерело безперебійного живлення IPS-2430В-07
Опис та призначення

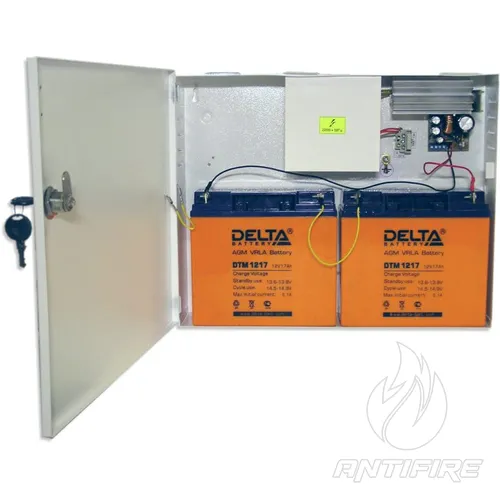

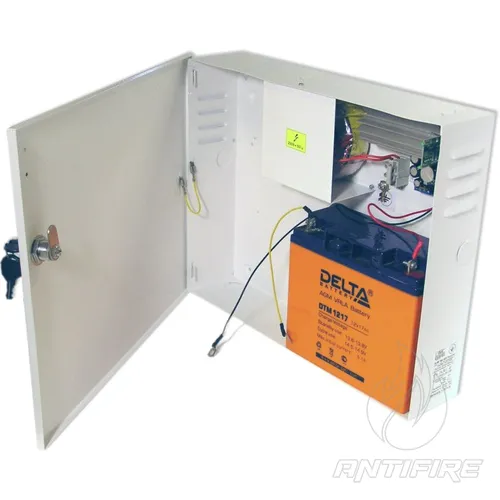

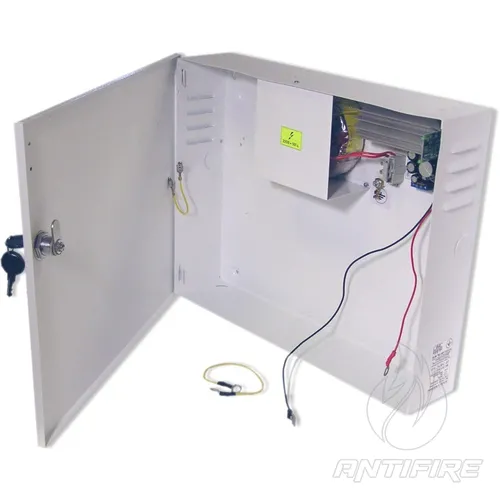

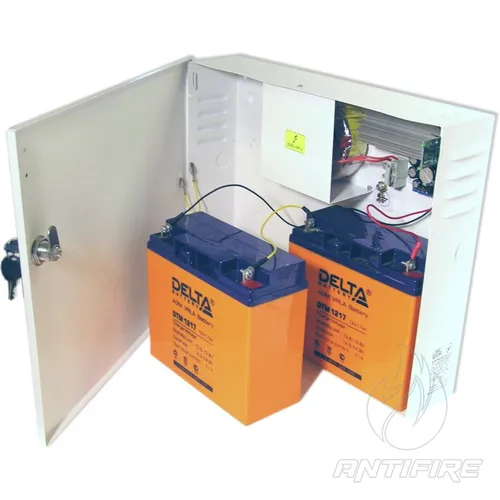

Джерела безперебійного живлення (ДБЖ) IPS-2430C-07 та IPS-2430B-07 призначені для організації безперебійного електроживлення стабілізованою напругою постійного струму систем відеоспостереження, охоронної та пожежної сигналізації, безпеки та контролю доступу. Резервування вихідної напруги здійснюється за рахунок установки в корпус джерела двох акумуляторних батарей ємністю 18 А/год, що включаються послідовно. Велика ємність батарей, що встановлюються, забезпечує тривалий час безперебійного живлення підключається апаратури.
Обидві модифікації джерела електроживлення побудовані на основі понижуючого мережевого трансформатора, що гарантує високу стійкість ДБЖ до мережевих перешкод, імпульсного стабілізатора напруги, що характеризується високим ККД, низькою температурою нагріву та широким мережним діапазоном.
В обидва варіанти виконання джерел живлення IPS-2430C-07 та IPS-2430B-07 вбудовані такі захисту:
- обмеження перевищення струму споживання від мережі 220 В виконано запобіжником із плавкою вставкою на струм 2,0 А
- електронна схема обмеження струму навантаження на рівні не більше 4,5 А (максимальний вихідний струм)
- електронна схема обмеження струму заряду АБ на рівні не більше 1,3 А (струм КЗ в ланцюзі заряду АБ)
- схема автоматичного відключення розряджених АБ від навантаження при зниженні напруги на них нижче (21,8±0,4)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумуляторів
Джерело безперебійного живлення модифікації IPS-2430C-07 може експлуатуватися без АБ - режим джерела стабілізованої напруги, так і з встановленими акумуляторами - режим джерела безперебійного електроживлення. ДБЖ IPS-2430C-07 автоматично перемикається на роботу від акумуляторних батарей при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі блок автоматично починає заряд розряджених акумуляторних батарей, а також продовжує електроживлення навантаження.
ДБЖ забезпечує світлову індикацію наступних режимів роботи:

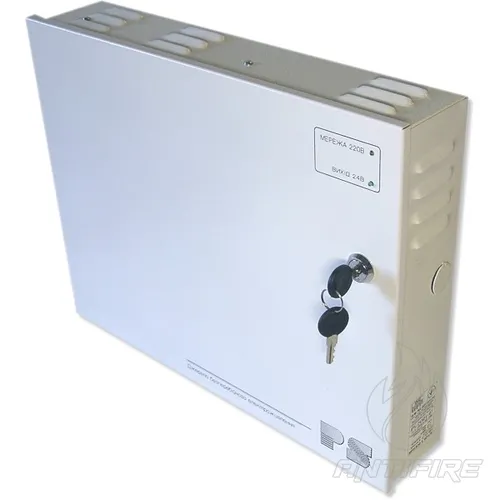

- світиться індикатор СЕТЬ 220 В за наявності напруги в мережі 220 В
- світиться індикатор ВИХІД 24 В за наявності вихідної напруги (при роботі від мережі або АБ)
Відмінністю джерела модифікації IPS-2430B-07 від блоку безперебійного живлення IPS-2430C-07 є наявністю в ньому ланцюга контролю відкривання передніх дверцят. При відкритті передньої дверцята джерело IPS-2430B-07 видає сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-2430C-07 повідомлення "Злом" не формує.
Джерела безперебійного живлення IPS-2430C-07 та IPS-2430B-07 призначені для безперервної цілодобової роботи.
Комплект постачання
- Джерело безперебійного живлення IPS-2430C-07 або IPS-2430B-07 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Перемичка з'єднання акумуляторів – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, і не залежать від наявності або відсутності акумулятора, а також від його заряду.
2 АКБ,
сигналізація відкриття,
збільшений корпус
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 24±3
- Номінальний струм навантаження, А 3
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 100
- Діапазон зміни вихідної напруги, 20,0 – 27,5
- Автоматичне відключення АБ при її розряді, 21,8±0,4
- Напруга на виході при відключенні АБ, не менше, 20,5
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1,2
- Потужність, що споживається від мережі, не більше, ВА 240
- Ширина, мм 395
- Висота, мм 310
- Глибина, мм 95
- Напруга заряду АБ, В 27,2±0,4 В
- Струм заряду АБ, ма 1200 ± 150
- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 3,1
- Маса, не більше, кг 5,5
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
