Джерело безперебійного живлення IPS-2420С-03
Опис та призначення

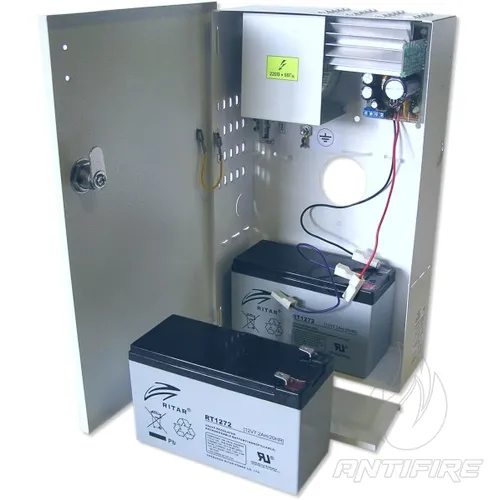

ББЖ (блоки безперебійного живлення) IPS-2420C-03 та IPS-2420B-03 призначені для забезпечення безперебійного електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, відеоспостереження, безпеки та контролю доступу. Резервування вихідної напруги здійснюється за рахунок установки в корпус цих блоків двох акумуляторних батарей ємністю від 7 А/год до 9 А/год, що включаються послідовно.

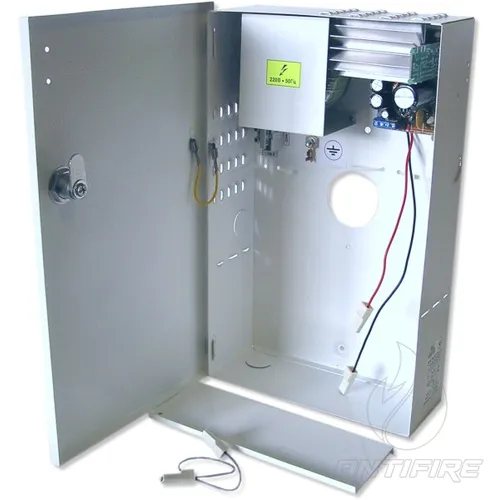

Обидві модифікації блоку живлення побудовані на основі понижуючого мережевого трансформатора, що гарантує високу стійкість БШП до мережних перешкод, імпульсного стабілізатора напруги, що характеризується високим ККД, низькою температурою нагріву та широким мережним діапазоном.
У всі модифікації ББП IPS-2420C-03 та IPS-2420B-03 вбудовані такі захисту:
- обмеження перевищення струму споживання від мережі 220 В виконано запобіжником із плавкою вставкою на струм 1,5 А
- електронна схема обмеження струму навантаження на рівні не більше 3,3 А (максимальний вихідний струм)
- електронна схема обмеження струму заряду АБ на рівні не більше 1,0 А (струм КЗ в ланцюзі заряду АБ)
- схема автоматичного відключення розряджених АБ від навантаження при зниженні напруги на них нижче (21,8±0,4)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумуляторів для захисту від КЗ на виході та невірної полярності підключення
Блок безперебійного живлення модифікації IPS-2420C-03 може експлуатуватися як без АБ – режим джерела стабілізованої напруги, так і з встановленими акумуляторами – режим безперебійного живлення (ББП). При цьому IPS-2420C-03 автоматично перемикається на роботу від акумуляторних батарей при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі блок автоматично починає заряд акумуляторних батарей, а також продовжує електроживлення навантаження.

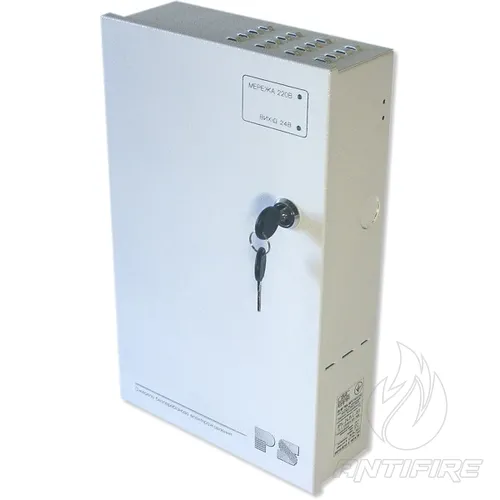

Блок живлення забезпечує світлову індикацію наступних режимів роботи:
- індикатор СЕТЬ 220 В світиться за наявності напруги в мережі 220 В
- індикатор ВИХІД 24 В світиться за наявності вихідної напруги
Відмінністю блоку живлення модифікації IPS-2420B-03 від блоку безперебійного живлення IPS-2420C-03 є наявність у першому ланцюзі контролю відкривання передніх дверцят корпусу. При відкритті передніх дверцят блоку видається сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання блоку IPS-2420C-03 повідомлення "Злом" не формує.
Блоки безперебійного живлення IPS-2420C-03 та IPS-2420B-03 призначені для безперервної цілодобової роботи, тому значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, та не залежать від наявності або відсутності акумуляторів, а також від ступеня їхнього заряду.
Комплект постачання
- Блок безперебійного живлення IPS-2420C-03 чи IPS-2420B-03 - 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.

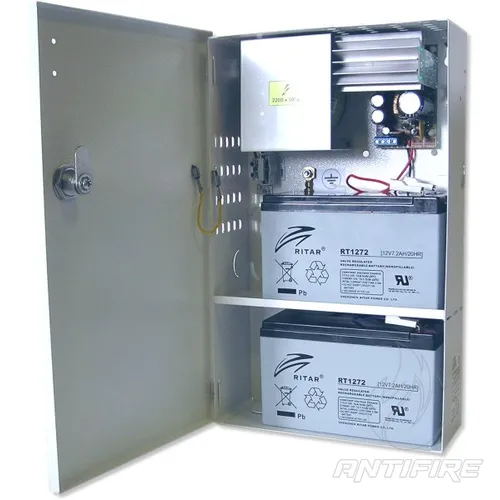

- Полиця для встановлення двох АБ ємністю 7 А/год – 1 шт.
- Перемичка з'єднання акумуляторів – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 24 ± 3
- Номінальний струм навантаження, А 2
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 100
- Діапазон зміни вихідної напруги, 20,0 - 27,5
- Автоматичне відключення АБ при її розряді, 21,8 ± 0,4
- Напруга на виході при відключенні АБ, не менше, 20,5
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1
- Потужність, що споживається від мережі, не більше, ВА 150
- Ширина, мм 205
- Висота, мм 340
- Глибина, мм 85
- Напруга заряду АБ, В 27,2±0,4 В
- Зарядний струм АВ, мА 450 ± 80
- Тип установлюваних АБ (варіант №1) 7 А/год х 12 В - 2 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,7
- Маса, не більше, кг 3,5
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
