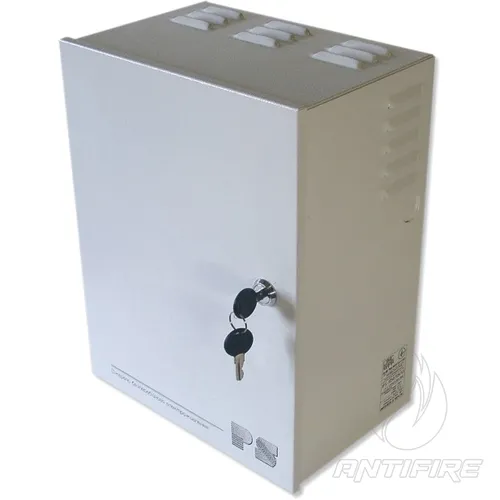

Джерело безперебійного живлення IPS-1250С-09 (40)
Опис та призначення

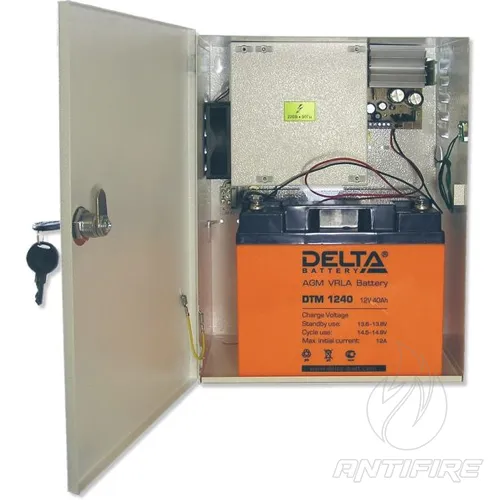

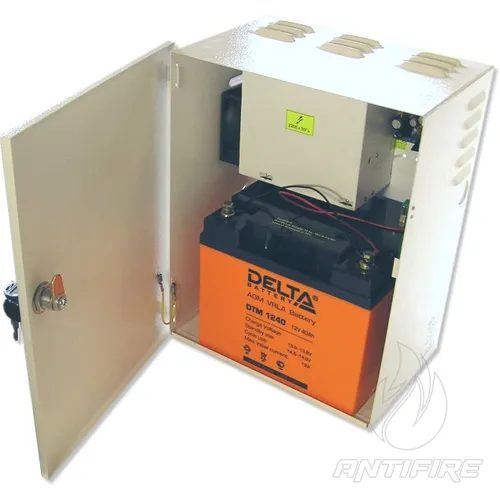

Джерела безперебійного електроживлення IPS-1250C-09(40) та IPS-1250B-09(40) (далі ДБЖ) призначені для організації тривалого безперебійного електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, безпеки, відеоспостереження та контролю доступу. Резервування вихідної напруги здійснюється за рахунок установки в корпус цих джерел живлення акумуляторної батареї ємністю 40 А/год. Як правило, такі джерела використовуються для живлення низьковольтної апаратури в заміському будинку або на дачі, де часто або на тривалий час відбуваються відключення напруги 220 В.
З метою скорочення часу відновлення акумулятора після відновлення напруги 220 В блок живлення заряджає акумулятор струмом не менше 5 А, який забезпечує відновлення повністю розрядженої батареї за одну добу.
Обидва джерела живлення побудовані на основі імпульсного перетворювача. Для максимального захисту від перепадів і викидів напруги 220 В ці ДБЖ обладнані подвійними мережевими фільтрами, баластовим дроселем, і силовою елементною базою з робочою напругою 1000 В.
Для максимальної стійкості до зовнішніх впливів IPS-1250C-09(40) та IPS-1250B-09(40) обладнані такими захистами:
- обмеження перевищення струму споживання від мережі 220 В виконано запобіжником із плавкою вставкою на струм 2,5 А
- електронна схема обмеження струму навантаження на рівні не більше 7,5 А (максимальний вихідний струм)
- електронна схема обмеження струму заряду АБ на рівні не більше 6 А (струм КЗ у ланцюзі заряду АБ)
- схема автоматичного відключення розрядженої АБ від навантаження при зниженні напруги на ній нижче (11,3±0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Джерело IPS-1250C-09(40) автоматично перемикається на роботу від акумуляторної батареї, що встановлюється в нього, при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі ДБЖ автоматично продовжує електроживлення навантаження, а також починає заряд розрядженої акумуляторної батареї. З метою максимального скорочення часу заряду АБ у цьому джерелі збільшено струм заряду АБ до 5 А, що забезпечує час її повного відновлення порядку 24 год.
Для контролю працездатності ДБЖ на його передню панель виведено світлову індикацію:
- індикатор СЕТЬ 220 В - світиться за наявності напруги в мережі 220 В
- індикатор ВИХІД 12 В - світиться за наявності вихідної напруги (при роботі від мережі або від акумулятора)

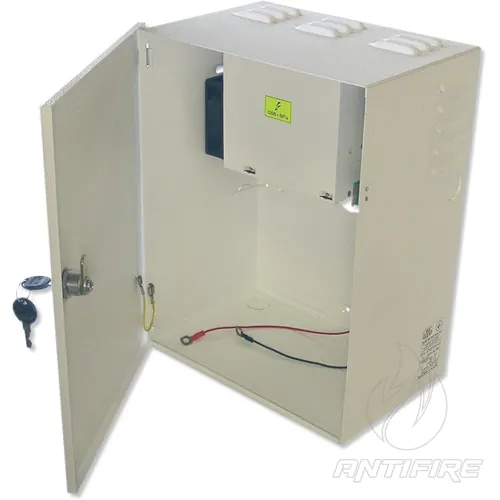

На відміну від ДБЖ виконання IPS-1250C-09(40) варіант виконання джерела IPS-1250B-09(40) обладнаний ланцюгом контролю відкриття корпусу. При відкритті передніх дверцят цього джерела формується сигнал "Злом" . Через електричний ланцюг видачі цього повідомлення може комутуватися напруга постійного і змінного струмів зі значення напруг не більше 72 В, струму не більше 200 мА, і потужності, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-1250C-09(40) повідомлення «Злом» не формує.
Джерела безперебійного електроживлення IPS-1250C-09(40) і IPS-1250B-09(40) призначені для безперервної цілодобової роботи, тому всі значення параметрів вихідного струму і напруги гарантуються у всьому діапазоні напруги мережі 220 В, і не залежать від наявності або відсутності акумулятора.
Комплект постачання
- Джерело безперебійного електроживлення IPS-1250C-09(40) чи IPS-1250B-09(40) - 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
1 АКБ,
тривале резервування
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 5
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1,2
- Потужність, що споживається від мережі, не більше, ВА 240
- Ширина, мм 275
- Висота, мм 390
- Глибина, мм 180
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 5000 ± 1000
- Тип установлюваних АБ (варіант №1) 40 А/год х 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 4
- Маса, не більше, кг 7,5
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
