Джерело безперебійного живлення IPS-1250С-07
Опис та призначення

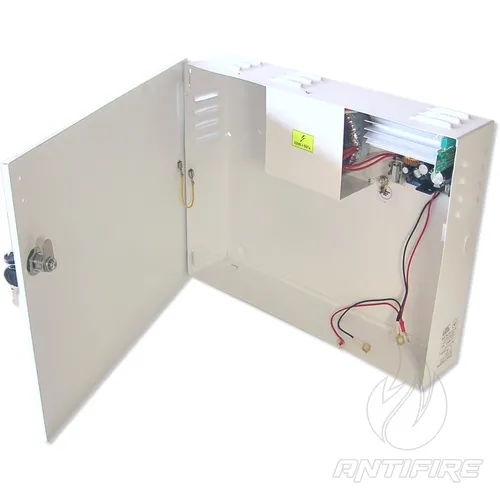

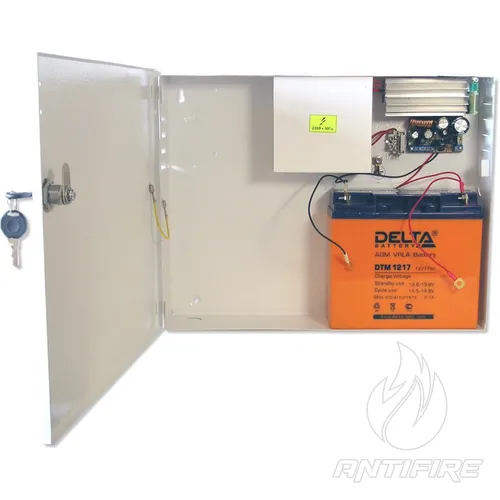

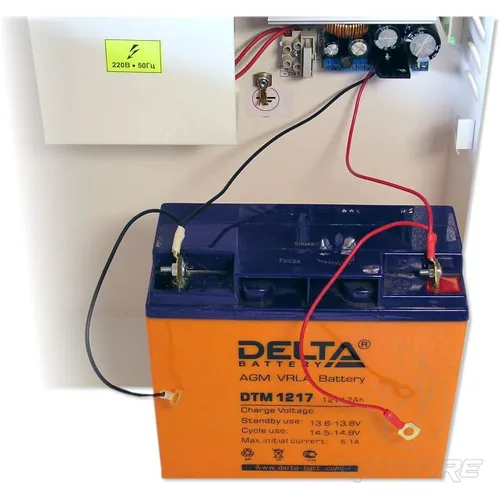

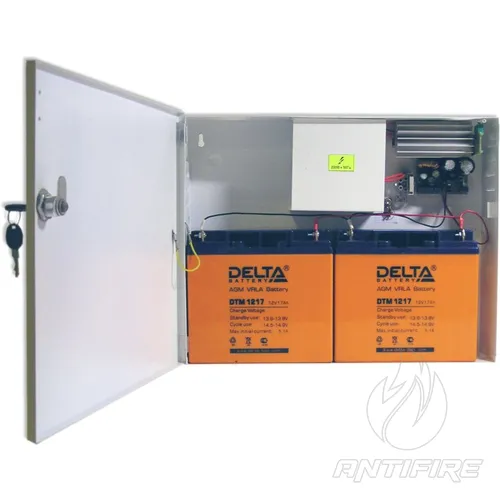

Блоки безперебійного живлення IPS-1250C-07 та IPS-1250B-07 (далі ББЖ) призначені для організації тривалого безперебійного електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, безпеки, відеоспостереження та контролю доступу. Резервування вихідної напруги здійснюється за рахунок встановлення в корпус цих блоків живлення двох акумуляторних батарей (АБ) ємністю до 18 А/год, що забезпечує час резервування близько 4 годин.
Обидва блоки безперебійного живлення побудовані на основі понижуючого мережевого трансформатора, що гарантує високу стійкість ББЖ до мережевих перешкод, та імпульсного стабілізатора напруги, що характеризується високим ККД, низькою температурою нагріву та широким мережним діапазоном.
Для максимальної стійкості до зовнішніх впливів IPS-1250C-07 та IPS-1250B-07 обладнані такими захистами:
- обмеження перевищення струму споживання від мережі 220 В виконано запобіжником із плавкою вставкою на струм 2,5 А
- електронна схема обмеження струму навантаження на рівні не більше 7,5 А (максимальний вихідний струм)
- електронна схема обмеження струму заряду АБ на рівні не більше 3 А (струм КЗ в ланцюзі заряду АБ)
- схема автоматичного відключення розрядженої АБ від навантаження при зниженні напруги на ній нижче (11,3±0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
ББП виконання IPS-1250C-07 може експлуатуватися без АБ, тобто. працювати в режимі джерела стабілізованої напруги, а також з підключеними акумуляторами - джерело працюватиме в режимі блоку безперебійного живлення. Блок IPS-1250C-07 автоматично перемикається на роботу від акумуляторної батареї при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі БШП автоматично продовжить електроживлення навантаження, а також починає заряд акумуляторної батареї.

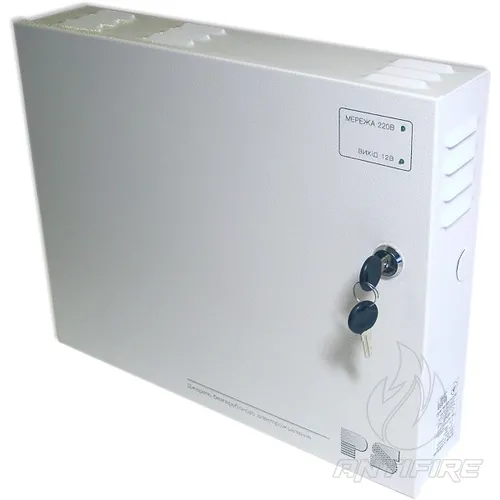

Для контролю працездатності ББЖ на його передню панель виведено світлову індикацію:
- індикатор СЕТЬ 220 В - світиться за наявності напруги в мережі 220 В
- індикатор ВИХІД 12 В - світиться за наявності вихідної напруги (при роботі від мережі або від акумулятора)
На відміну від ББЖ виконання IPS-1250C-07, варіант блоку IPS-1250B-07 обладнаний ланцюгом контролю розкриття корпусу. При відкритті передніх дверцят цього блоку формується сигнал "Злом" . Через електричний ланцюг видачі цього повідомлення може комутуватися напруга постійного і змінного струмів зі значення напруг не більше 72 В, струму не більше 200 мА, і потужності, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-1250C-07 повідомлення "Злом" не формує.
Блоки безперебійного живлення IPS-1250C-07 та IPS-1250B-07 призначені для безперервної цілодобової роботи, тому всі значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, і не залежать від наявності або відсутності акумулятора, а також від його заряду.
Комплект постачання
- Блок безперебійного живлення IPS-1250C-07 або IPS-1250B-07 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Перемичка з'єднання акумуляторів – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
2 АКБ,
збільшений корпус
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 5
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1
- Потужність, що споживається від мережі, не більше, ВА 200
- Ширина, мм 395
- Висота, мм 310
- Глибина, мм 95
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 1500 ± 300
- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 3,2
- Маса, не більше, кг 5,2
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
