Джерело безперебійного живлення IPS-1250С-05
Опис та призначення

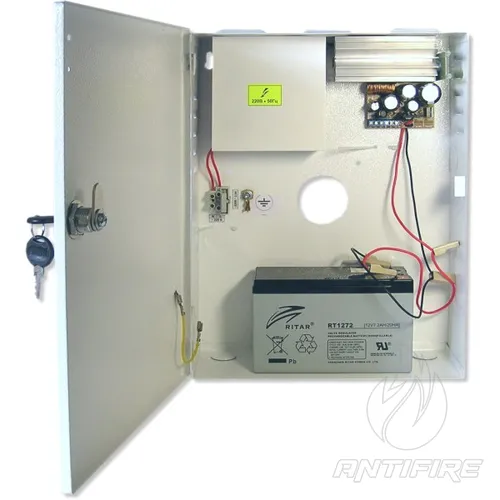

ДБЖ (джерела безперебійного живлення) IPS-1250C-05 і IPS-1250B-05 призначені для забезпечення безперебійного живлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, охорони, відеоспостереження та контролю доступу. Резервування вихідної напруги забезпечується установкою в корпус блоку одного акумулятора ємністю до 18 А/год або двох акумуляторів ємністю від 7 А/год до 9 А/год, що є необхідною умовою для роботи ДБЖ з великим вихідним струмом.
Обидві модифікації джерела безперебійного живлення побудовані на основі понижуючого мережевого трансформатора, що забезпечує високу стійкість ДБЖ до перешкод в мережі, і імпульсного стабілізатора напруги, що характеризується високим ККД, низькою температурою нагріву і широким діапазоном живлення.
Обидві версії блоків IPS-1250C-05 і IPS-1250B-05 мають вбудований захист вхідних і вихідних ланцюгів:
- Обмеження надлишкового споживання струму від мережі 220 В виконується запобіжником з плавкою вставкою на струм 2,5 А.
- електронна схема обмеження струму навантаження до рівня не більше 7,5 А (максимальний вихідний струм)
- електронна схема обмеження зарядного струму АКБ до рівня не більше 3 А (струм короткого замикання в ланцюзі зарядки АКБ)
- схема автоматичного відключення розрядженої батареї від навантаження при зниженні напруги на ній нижче (11,3 ± 0,3) В
- запобіжник із самовідновленням у ланцюзі заряду/розряду батареї для захисту від короткого замикання навантаження та неправильної полярності підключення
Блок живлення модифікації ІПС-1250С-05 може працювати без АБ, тобто. працювати в режимі стабілізованого джерела напруги. При підключенні до нього акумулятора пристрій буде працювати в режимі безперебійного живлення. Блок IPS-1250C-05 автоматично переходить на роботу від акумулятора при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі ДБЖ автоматично починає заряджати розряджену батарею, а також продовжує живити навантаження.

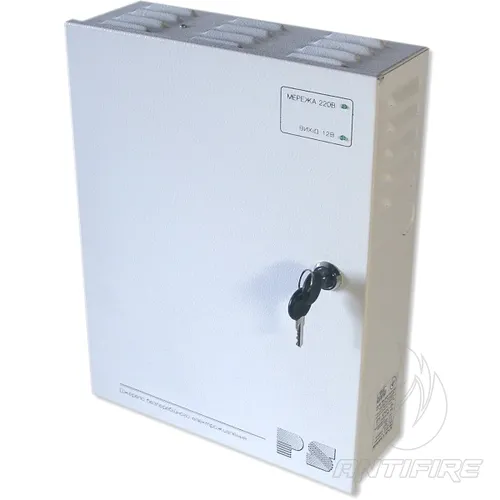

Для контролю за роботою ББЖ на його передній панелі виводиться світлова індикація:
- Індикатор МЕРЕЖІ 220 В - загоряється при наявності напруги в мережі 220 В
- Індикатор OUTPUT 12 V - горить при наявності вихідної напруги (при роботі від мережі або від акумулятора)
Відмінністю джерела безперебійного живлення IPS-1250B-05 від джерела IPS-1250C-05 є наявність схеми управління відкриттям корпусу. При відкритті вхідних дверей блок генерує сигнал «Злом» . Пристрій, що комутує схему сповіщення, забезпечує комутацію напруг постійного та змінного струму, значення напруги не вище 72 В, сили струму не більше 200 мА, комутована потужність не більше 10 Вт / 10 ВА. Варіант IPS-1250C-05 BBP не створює сповіщення про «злом».
Джерела безперебійного живлення IPS-1250C-05 і IPS-1250B-05 розраховані на безперервну 24-годинну роботу, тому всі значення параметрів вихідного струму і напруги гарантовані у всьому діапазоні напруги мережі 220 В і не залежать від наявності або відсутності батареї, а також від рівня її заряду.
Комплектація
- Джерело безперебійного живлення IPS-1250C-05 або IPS-1250B-05 - 1 шт.
- Ключ до замка - 2 шт.
- Вставка запобіжника (мережевий вхід) - 1 шт.
- Монтажний комплект - 1 шт.
- Паспорт з інструкцією з експлуатації - 1 екз.
2 АКБ
- Діапазон робочих напруг, В 176 - 253 В
- Номінальна вихідна напруга, В 12 ± 1,2
- Номінальний струм навантаження, А 5
- Тип вихідного струму постійний
- Пульсації напруги (подвоєна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, В 10.2 - 13.6
- Автоматичне відключення батареї при розрядці, В 11,3 ± 0,3
- Вихідна напруга при відключеному акумуляторі не менше, В 10.2
- Напруга в мережі при переході на роботу від акумулятора не більше, В 174
- Споживаний струм від мережі, не більше, А 1
- Потужність, споживана від мережі, не більше, ВА 200
- Ширина, мм 260
- Висота, мм 340
- Глибина, мм 95
- Напруга зарядки акумулятора, В 13,6 ± 0,2 В
- Струм зарядки акумулятора, мА 1500 ± 300

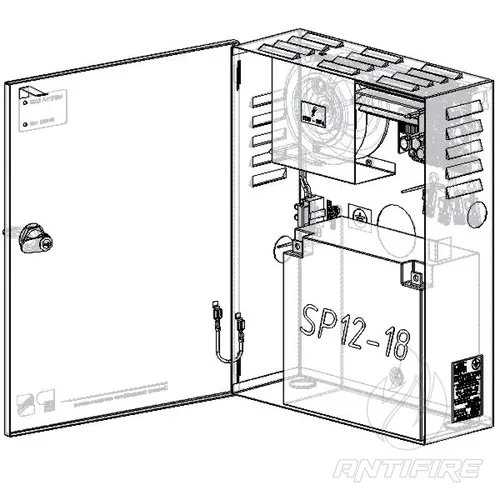

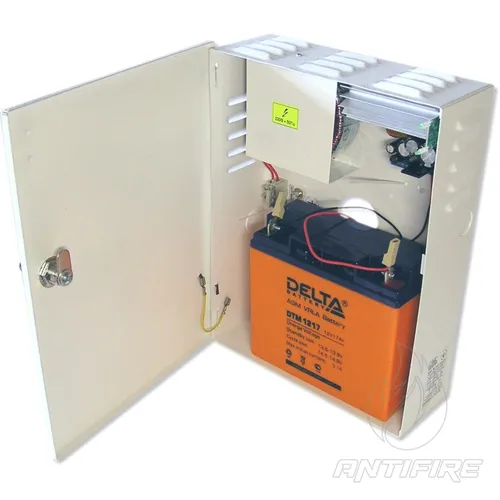

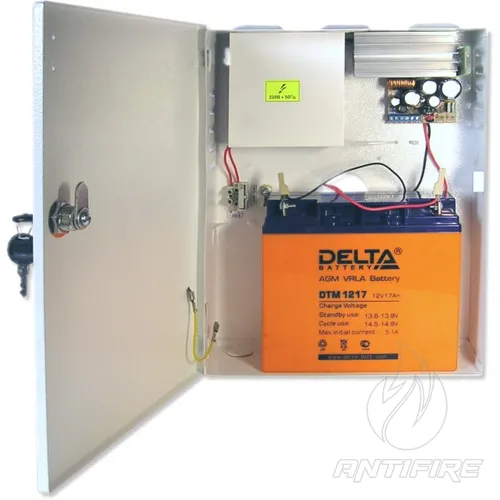

- Тип встановлених батарей (варіант №1) 18 А/год х 12 В - 1 шт.
- Тривалість безперервної роботи АБ (варіант № 1), не менше, год 1.6

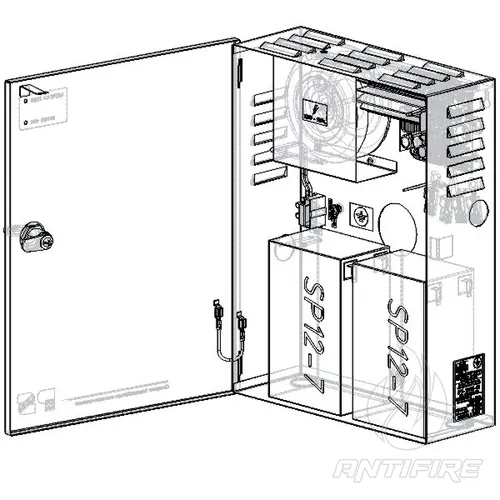

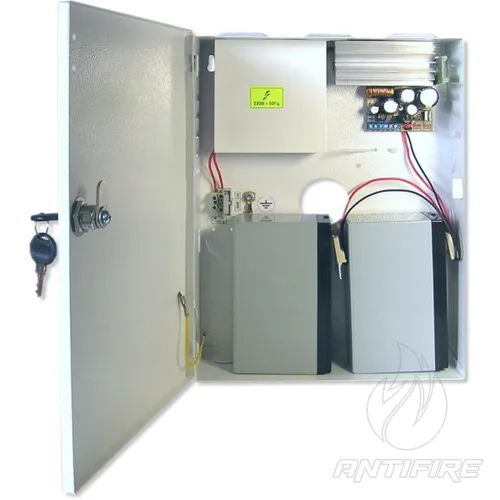

- Тип встановлених батарей (варіант №2) 7 А/год х 12 В - 2 шт.
- Тривалість безперервної роботи АБ (варіант № 2), не менше, год 1.2
- Вага, не більше, кг 4.9
- Діагностика відкриття корпусу тільки в модифікації "В"
- Діапазон робочих температур, град. C +5°C ... +50°C
