Джерело безперебійного живлення IPS-1230В-09
Опис та призначення

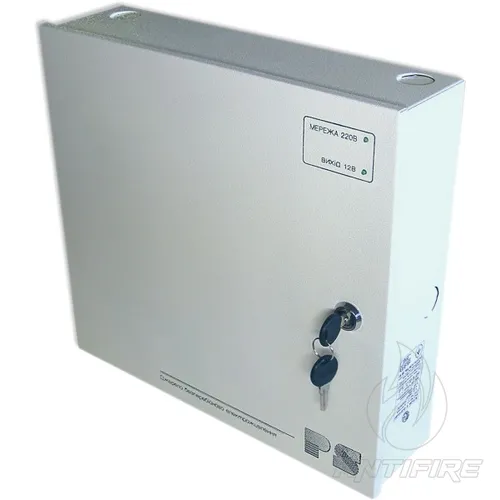

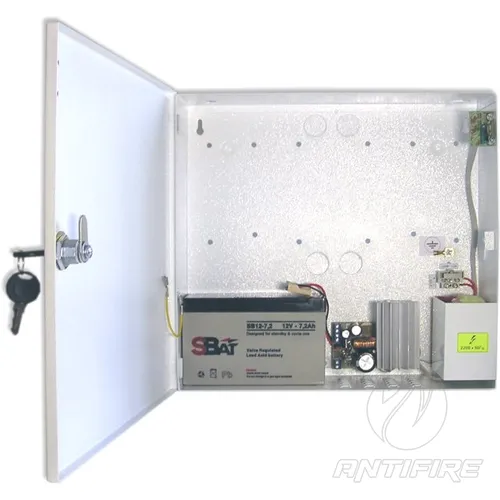

Джерело безперебійного живлення IPS-1230B-09, що виробляється згідно з ТУ У 22891034.001-2000, призначене для забезпечення безперебійним електроживленням стабілізованою напругою постійного струму систем контролю доступу, охоронної та пожежної сигналізації, відеоспостереження. Особливістю цього варіанту виконання джерела безперебійного живлення (ДБЖ) є корпус зі збільшеними габаритами, який дозволяє вбудовувати всередину нього плати контролерів доступу або інших пристроїв.

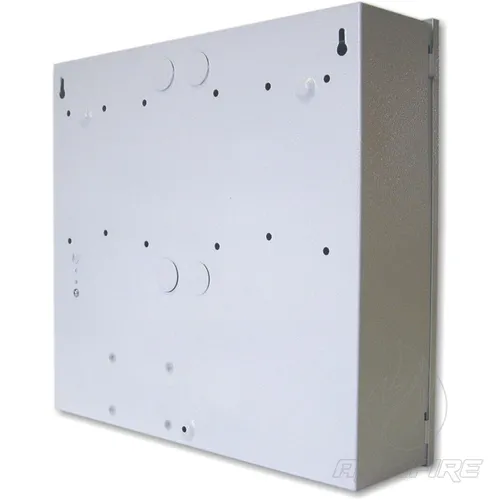

Як правило, корпус такого джерела живлення виготовляється за кресленнями замовника. При цьому для замовлення необхідно вказати габаритні розміри корпусу, а також габаритні розміри плати контролера, що вбудовується, і його настановні розміри. Крім цього необхідно вказати розміщення та діаметри вступних отворів під кабель. Якщо габарити і тип контролера не обумовлено, це джерело безперебійного живлення (індекс корпусу «-09») виробляється у корпусі з розмірами 335х315х90 мм, під установку контролерів доступу Apollo і одну акумуляторну батарею 12 В ємністю 7 - 9 А/ч.
У джерелі безперебійного живлення IPS-1230B-09 передбачені такі захисту входів та виходів:
- запобіжник із плавкою вставкою на струм 1,5 А для захисту від перевищення струму споживання від мережі 220 В
- електронна схема обмеження струму на рівні не більше 4,5 А (максимальний вихідний струм) для захисту виходу від перевантаження
- електронна схеми обмеження струму на рівні, не більше 1,5 А (струм КЗ у ланцюзі заряду АБ) – забезпечує захист від перевищення струму заряду АБ
- схема відключення розрядженої АБ від навантаження при її розряді до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Схематехнічно це джерело безперебійного живлення побудовано на основі понижуючого мережевого трансформатора, що забезпечує його високу стійкість до мережевих перешкод, імпульсного стабілізатора напруги, що дозволяє отримати високий коефіцієнт корисної дії (ККД), широкий мережевий діапазон і незначний нагрівання стабілізатора.
ДБЖ типу IPS-1230B-09 може експлуатуватися без акумулятора, працюючи в режимі джерела стабілізованої напруги.
При підключеній батареї IPS-1230B-09 автоматично перемикається на роботу від неї при зникненні напруги в мережі 220 В, а також автоматично повертається на роботу від напруги мережі після її відновлення. Після відновлення напруги в мережі джерело також автоматично починає заряд акумуляторної батареї та електроживлення навантаження.
Джерело безперебійного живлення забезпечує світлову індикацію наступних режимів роботи:
- при наявності напруги в мережі 220 В світиться індикатор СЕТЬ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
ДБЖ типу IPS-1230B-09 обладнаний модулем контролю розтину корпусу, що формує сигнал "Злом" - при відкриванні передніх дверцят його корпусу. Як правило, зазначений сигнал використовується контролером доступу для виключення несанкціонованого доступу до плати вбудованого контролера та резервуючого акумулятора.
Примітка - через ланцюг комутації сповіщення «Злом» можна комутувати напругу постійного та змінного струмів, зі значенням напруг не більше 72 В, та струмів не більше 200 мА, комутована потужність не більше 10 Вт/10 ВА.
Джерело безперебійного живлення IPS-1230B-09 призначене для безперервної цілодобової роботи.
Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також від його заряду.
Комплект постачання
- Джерело безперебійного живлення IPS-1230B-09 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
сигналізація відкриття,
контролер доступу
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 3
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,8
- Потужність, що споживається від мережі, не більше, ВА 120
- Ширина, мм 335
- Висота, мм 315
- Глибина, мм 90
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 450 ± 80
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,2
- Маса, не більше, кг 8
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
