Джерело безперебійного живлення IPS-1230В-03
Опис та призначення
ДБЖ (джерела безперебійного живлення) IPS-1230C-03 та IPS-1230B-03 призначені для організації безперебійного електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, безпеки, відеоспостереження та контролю доступу. Резервування вихідної напруги здійснюється за рахунок встановлення в корпус джерела однієї акумуляторної батареї ємністю 18 А/год або двох батарей ємністю від 7 до 9 А/год. Це дозволяє збільшити час безперебійної роботи більш ніж у 2 рази порівняно з ДБЖ виконання IPS-1230C-00 та IPS-1230B-00.

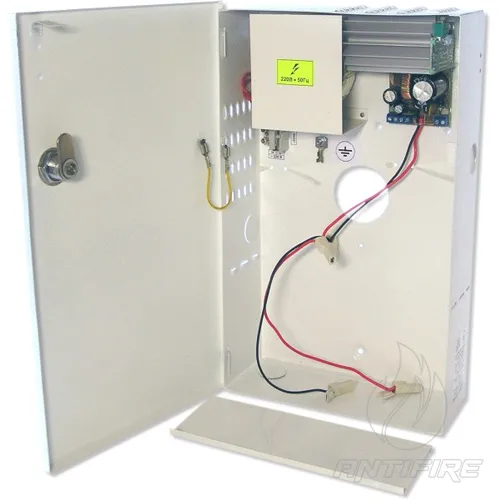

Обидві модифікації джерела безперебійного живлення побудовані на основі понижуючого мережевого трансформатора, що гарантує високу стійкість ДБЖ до мережних перешкод, імпульсного стабілізатора напруги, що характеризується високим ККД, низькою температурою нагріву і широким мережним діапазоном.
У всі модифікації ДБЖ IPS-1230C-03 та IPS-1230B-03 вбудовані такі захисту:
- обмеження перевищення струму споживання від мережі 220 В - запобіжник із плавкою вставкою на струм 1,5 А
- електронний обмежувач струму навантаження на рівні не більше 4,5 А (максимальний вихідний струм)
- електронний обмежувач струму заряду АБ на рівні не більше 1,3 А (струм КЗ у ланцюзі заряду АБ)
- схема автоматичного відключення розрядженої АБ від навантаження при зниженні напруги на ній нижче (11,3±0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Джерело живлення модифікації IPS-1230C-03 може експлуатуватися як без АБ – режим джерела стабілізованої напруги, так і з встановленим акумулятором – режим джерела безперебійного живлення. Джерело IPS-1230C-03 автоматично перемикається на роботу від акумуляторної батареї при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі ДБЖ автоматично починає заряд акумуляторної батареї, а також продовжує електроживлення навантаження.

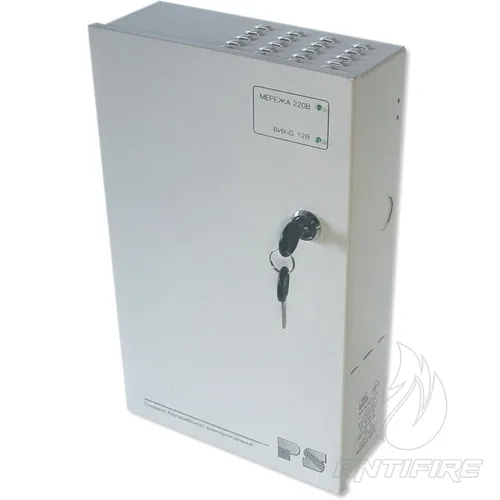

Усі виконання джерел забезпечує світлову індикацію наступних режимів роботи:
- світиться індикатор СЕТЬ 220 В за наявності напруги в мережі 220 В
- світиться індикатор ВИХІД 12 В за наявності вихідної напруги
Відмінністю ДБЖ модифікації IPS-1230B-03 від джерела IPS-1230C-03 є наявністю в ньому ланцюга контролю відкривання передніх дверцят. При відкриванні передніх дверцят джерело видається сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-1230C-03 повідомлення "Злом" не формує.
Джерела безперебійного живлення IPS-1230C-03 та IPS-1230B-03 призначені для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, і не залежать від наявності або відсутності акумулятора, а також від його заряду.

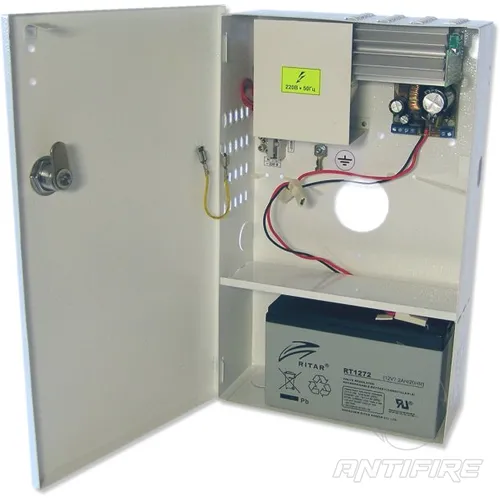

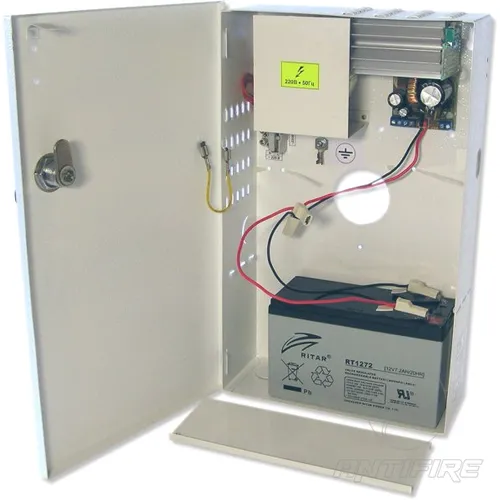

При підключенні до джерела однієї АБ ємністю 7 А/год, в його корпусі залишається вільний простір розмірами 200х120х80 мм, в якому можна розмістити контролер керування доступом або модуль розширення сигналізації.
Комплект постачання
- Джерело безперебійного живлення IPS-1230C-03 або IPS-1230B-03 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Полиця для встановлення двох АБ ємністю 7 А/год – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
тривале резервування,
1 АКБ
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 3
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,8
- Потужність, що споживається від мережі, не більше, ВА 120
- Ширина, мм 205
- Висота, мм 340
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 900 ± 160

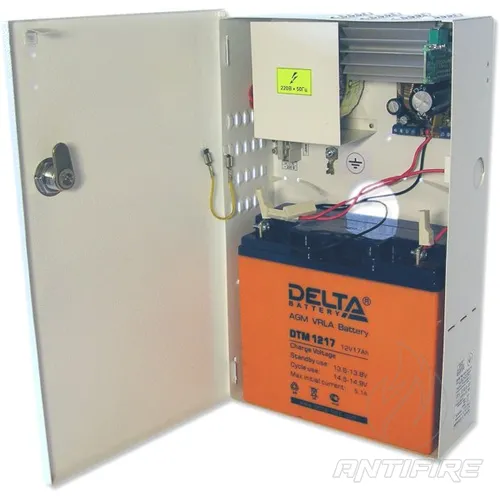

- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 3,1

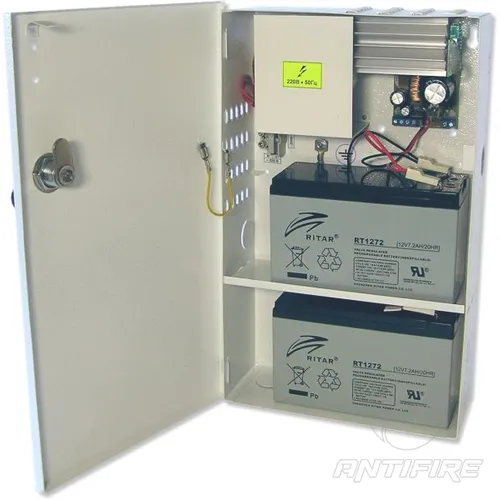

- Тип установлюваних АБ (варіант №2) 7 А/год x 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №2), щонайменше, год 2,4
- Маса, не більше, кг 3,5
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
