Джерело безперебійного живлення IPS-1230В-00
Опис та призначення
Джерела безперебійного живлення IPS-1230C-00 та IPS-1230B-00 виготовляються в Україні згідно з ТУ У 22891034.001-2000. Вони призначені для забезпечення електроживленням стабілізованою напругою постійного струму систем безпеки, охоронної та пожежної сигналізації, відеоспостереження та контролю доступу, а також для заряду акумуляторних батарей, що встановлюються в них (далі АБ).
Ці джерела побудовані на основі понижуючого трансформатора, який забезпечує високу стійкість ДБЖ до мережевих перешкод, та імпульсного стабілізатора напруги, що характеризується високим ККД, що гарантує його низьке нагрівання та широкий діапазон напруги.
З метою максимальної надійності та стійкості джерел безперебійного живлення до зовнішніх впливів IPS-1230C-00 та IPS-1230B-00 обладнані такими захистами:
- від перевищення струму споживання від мережі 220 В - запобіжником із плавкою вставкою на струм 1,5 А
- електронним обмежувачем струму навантаження не більше 4,5 А (максимальний вихідний струм)
- електронним обмежувачем струму заряду акумулятора на рівні не більше 1,3 А (струм КЗ ланцюга заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Джерела обох модифікації (IPS-1230C-00 та IPS-1230B-00) можуть експлуатуватися як без АБ – режим джерела стабілізованої напруги, так і з встановленим акумулятором – режим джерела безперебійного живлення. При цьому джерела автоматично перемикаються на роботу від акумуляторної батареї при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі джерела автоматично починають заряд акумуляторної батареї, а також забезпечують електроживлення навантаження.

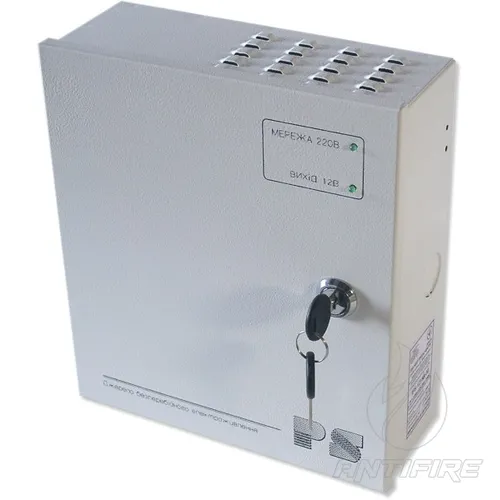

Джерела безперебійного живлення забезпечують світлову індикацію наступних режимів роботи:
- світиться індикатор СЕТЬ 220 В за наявності напруги в мережі 220 В
- світиться індикатор ВИХІД 12 В за наявності вихідної напруги
ДБЖ модифікації IPS-1230B-00 відрізняється від джерела IPS-1230C-00 наявністю функції контролю розкриття корпусу - при відкриванні передніх дверцят джерела IPS-1230B-00 видається сигнал "Злом" . Пристрій видачі цього повідомлення забезпечує комутацію напруг постійного і змінного струмів зі значенням напруги не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-1230C-00 повідомлення «Злом» не формує, тому використовується як звичайне джерело безперебійного живлення.
Джерела безперебійного живлення IPS-1230C-00 та IPS-1230B-00 призначені для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від ступеня його заряду.
Комплект постачання
- Джерело безперебійного живлення IPS-1230C-00 або IPS-1230B-00 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
1 АКБ,
сигналізація відкриття
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 3
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,8
- Потужність, що споживається від мережі, не більше, ВА 120
- Ширина, мм 205
- Висота, мм 230
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 600 ± 90
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,2
- Маса, не більше, кг 3
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
