Джерело безперебійного живлення IPS-1230-7
Опис та призначення
Джерела безперебійного живлення IPS-1230-7 (далі джерело, ДБЖ) призначений для електроживлення стабілізованою напругою 12 В постійного струму систем безпеки, охоронної сигналізації, відеоспостереження та контролю доступу, а також для заряду акумуляторних батарей (АБ).
Основною відмінністю від джерела-прототипу IPS-1230C-00 є спрощена конструкція корпусу, розроблена з метою зниження собівартості. Корпус вироблятися в зменшених габаритних розмірах, дозволяючи вбудовувати в джерело тільки один акумулятор 1 В 2 а виведені на бічну панель, що не комплектується кріпленням на стіну.

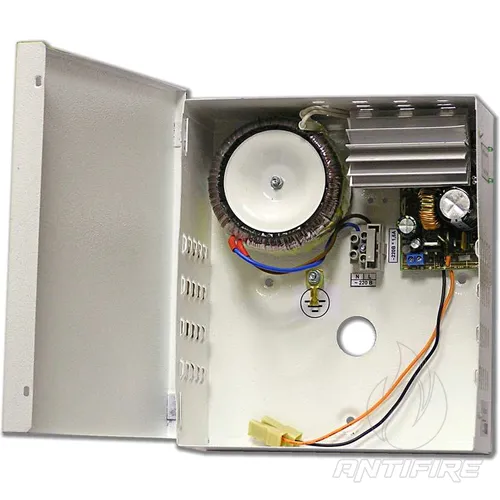

Це джерело побудовано на основі понижуючого трансформатора, який забезпечує високу стійкість ДБЖ до мережевих перешкод. Стабілізація вихідної напруги виконана за допомогою імпульсного стабілізатора, що дозволяє отримати високий ККД, низьке нагрівання та широкий мережевий діапазон.
ДБЖ типу IPS-1230-7 обладнаний захистами вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В у вигляді запобіжника з плавкою вставкою на струм 1,5 А
- обладнаний захистом від перевищення струму навантаження, у вигляді електронної схеми з обмеженням струму на рівні не більше 4,0 А (максимальний вихідний струм)
- забезпечує захист від перевищення струму заряду АБ у вигляді електронної схеми з обмеженням струму на рівні не більше 0,5 А (струм КЗ в ланцюгу заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,4 ± 0,2)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора

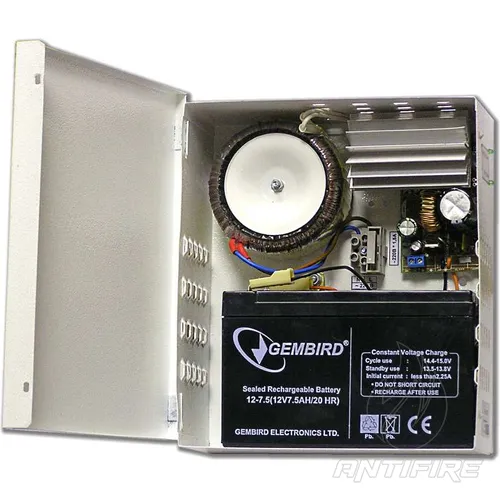

Джерело IPS-1230-7 може експлуатуватися як без акумуляторної батареї – режим джерела стабілізованої напруги, так і зі встановленим акумулятором – режим джерела безперебійного живлення. В останньому випадку IPS-1230-7 автоматично перемикається на роботу від АБ після зникнення напруги в мережі 220 В, а при відновленні - автоматично починає заряд розрядженої акумуляторної батареї.

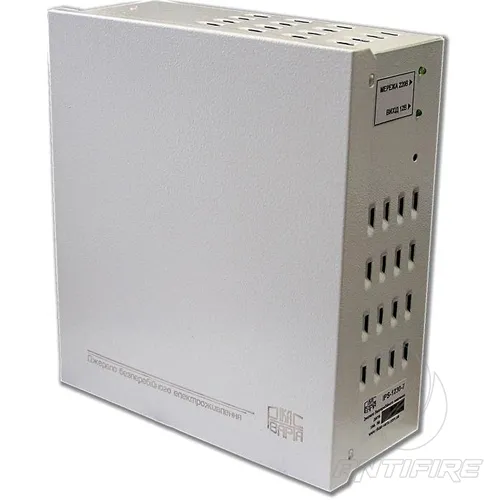

На бічну стінку джерела виведено два індикатори режимів його роботи:
- при наявності напруги в мережі 220 В світиться індикатор СЕТЬ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
Джерело живлення IPS-1230-7 призначене для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від його заряду.
Комплект постачання
- Джерело безперебійного живлення IPS-1230-7 – 1 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Паспорт з посібником з експлуатації - 1 екз
спрощена конструкція
- Робочий діапазон напруги мережі, 187 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 3
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,7
- Автоматичне відключення АБ при її розряді, 11,4±0,2
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 186
- Струм, що споживається від мережі, не більше, А 0,3
- Потужність, що споживається від мережі, не більше, ВА 65
- Ширина, мм 182
- Висота, мм 213
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 350 ± 50
- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,2
- Маса, не більше, кг 1,9
- Робочий діапазон температури, град. C +5°C ... +50°C
