Джерело безперебійного живлення IPS-1220В-09
Опис та призначення
Блок безперебійного електроживлення IPS-1220B-09 ТУ У 22891034.001-2000 (далі ББЖ) призначений для електроживлення стабілізованою напругою постійного струму систем контролю доступу, охоронної та пожежної сигналізації, відеоспостереження. Відмінною особливістю цього ББЖ є корпус збільшених габаритних розмірів, що дозволяє вбудовувати в блок, крім акумуляторів, ще й плати контролерів, наприклад, контролерів доступу.

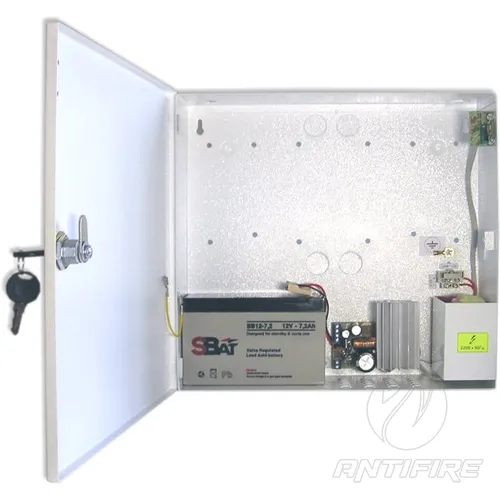

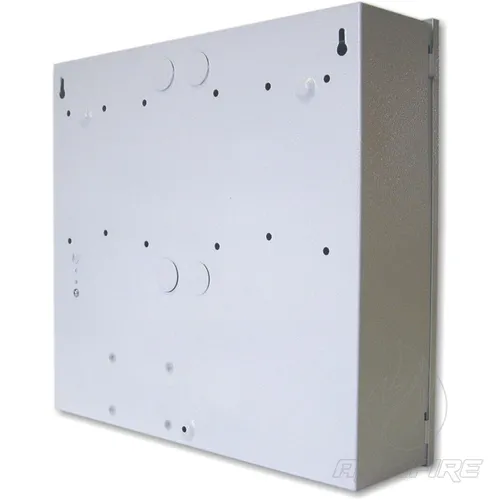

Як правило, корпус такого блоку живлення виготовляється за кресленнями замовника. Для замовлення необхідно вказати габаритні розміри корпусу, а також габаритні розміри плати контролера, що вбудовується, і його настановні розміри. Крім цього необхідно вказати розміщення та діаметри вступних отворів під кабель. Якщо габарити і тип контролера не обумовлено, цей блок електроживлення проводиться в корпусі з розмірами 335х315х90 мм, під установку контролерів доступу Apollo і однієї акумуляторної батареї 12 В 7 А/год.
У блоці безперебійного електроживлення IPS-1220B-09 передбачені такі захисту вхідних та вихідних ланцюгів:
- запобіжник із плавкою вставкою на струм 1,0 А для захисту від перевищення струму споживання від мережі 220 В
- електронна схема обмеження струму на рівні не більше 3,3 А (максимальний вихідний струм) для захисту виходу від перевантаження
- електронна схеми обмеження струму на рівні, не більше 1,5 А (струм КЗ у ланцюзі заряду АБ) – забезпечує захист від перевищення струму заряду АБ
- схема відключення розрядженої АБ від навантаження при її розряді до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Схематехнічно блок електроживлення побудований на основі понижуючого мережевого трансформатора, що забезпечує його високу стійкість до мережевих перешкод, імпульсного стабілізатора напруги, що дозволяє отримати високий коефіцієнт корисної дії (ККД), широкий мережевий діапазон і незначний нагрівання стабілізатора.
ББЖ типу IPS-1220B-09 може експлуатуватися без акумулятора, працюючи в режимі джерела стабілізованої напруги.
При підключеній АБ блок IPS-1220B-09 автоматично перемикається на роботу від неї при зникненні напруги в мережі 220 В, а також автоматично повертається на роботу від напруги мережі після його відновлення. При нормальній напрузі в мережі (176-253 В) блок безперебійного електроживлення автоматично починає заряд акумуляторної батареї та електроживлення навантаження.
ББЖ забезпечує світлову індикацію наступних режимів роботи:

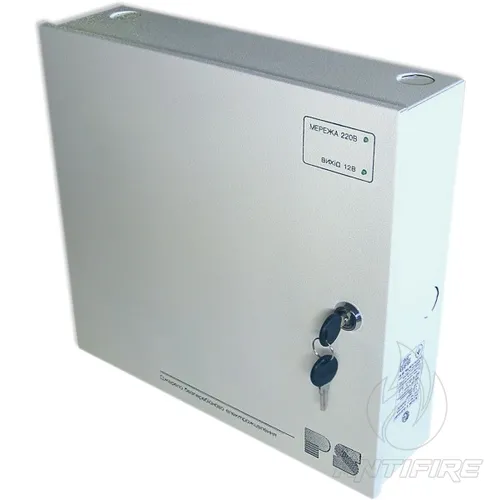

- при наявності напруги в мережі 220 В світиться індикатор СЕТЬ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
ББЖ типу IPS-1220B-09 обладнаний модулем контролю розтину корпусу, що формує сигнал "Злом" - при відкриванні передніх дверцят корпусу ББЖ. Як правило, зазначений сигнал використовується контролером доступу для виключення несанкціонованого доступу до плати вбудованого контролера та резервуючого акумулятора.
Примітка - через ланцюг комутації сповіщення «Злом» можна комутувати напругу постійного та змінного струмів, зі значенням напруг не більше 72 В, та струмів не більше 200 мА, комутована потужність не більше 10 Вт/10 ВА.
Блок безперебійного електроживлення IPS-1220B-09 призначений для цілодобової роботи.
Усі параметри вихідного струму та напруги гарантуються незалежно від напруги в мережі 220 В, наявності або відсутності акумулятора, а також ступеня його заряду.
1 АКБ,
контролер доступу,
збільшений корпус
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 2
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 - 13,6
- Автоматичне відключення АБ при її розряді, 11,3 ± 0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,6
- Потужність, що споживається від мережі, не більше, ВА 90
- Ширина, мм 335
- Висота, мм 315
- Глибина, мм 90
- Напруга заряду АБ, В 13,6±0,2 В
- Зарядний струм АВ, мА 450 ± 80
- Тип установлюваних АБ (варіант №1) 7 А/год х 12 В - 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,7
- Маса, не більше, кг 7,5
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
