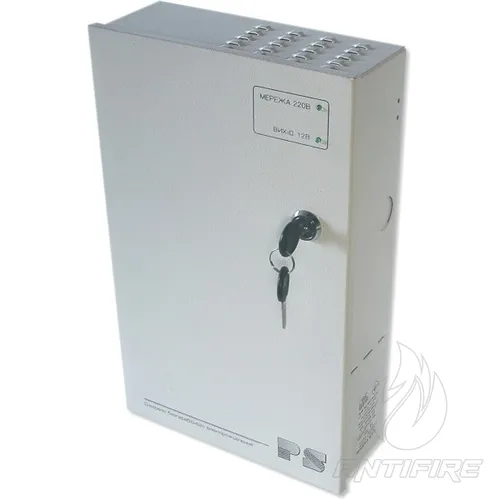

Джерело безперебійного живлення IPS-1220В-03
Опис та призначення

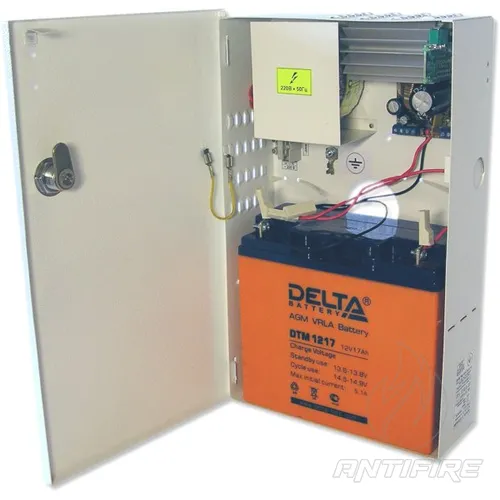

Блоки безперебійного електроживлення IPS-1220C-03 та IPS-1220B-03 призначені для організації безперебійного електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, безпеки, відеоспостереження та контролю доступу. Резервування здійснюється за допомогою установки в корпус блоку однієї акумуляторної батареї ємністю від 17 до 18 А/год або двох батарей ємністю від 7 до 9 А/год.

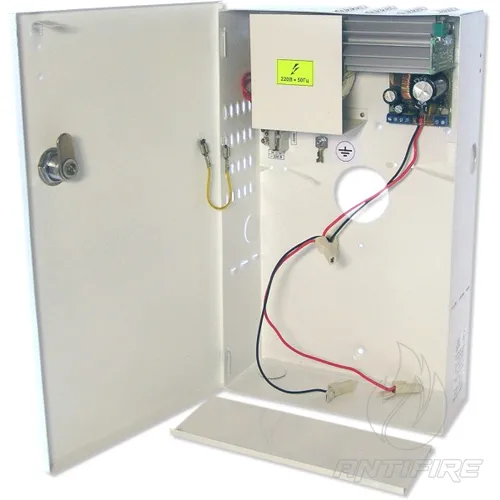

Обидві модифікації блоку побудовані на основі понижуючого мережевого трансформатора, що забезпечує високу стійкість ББЖ до мережних перешкод, імпульсного стабілізатора напруги, що характеризується високим ККД, низькою температурою нагріву і широким мережним діапазоном.
У всі ББЖ модифікацій IPS-1220C-03 та IPS-1220B-03 вбудовані такі захисту:
- обмеження перевищення струму споживання від мережі 220 В - запобіжник із плавкою вставкою на струм 1,0 А
- електронний обмежувач струму навантаження на рівні не більше 3,3 А (максимальний вихідний струм)
- електронний обмежувач струму заряду АБ на рівні не більше 1,5 А (струм КЗ в ланцюзі заряду АБ)
- схема автоматичного відключення розрядженої АБ від навантаження при зниженні напруги на ній нижче (11,3±0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
ББЖ модифікації IPS-1220C-03 може експлуатуватися як без АБ – режим джерела стабілізованої напруги, так і із встановленим акумулятором – режим блоку безперебійного електроживлення. Блок живлення IPS-1220C-03 автоматично перемикається на роботу від акумуляторної батареї при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі блок автоматично починає заряд розрядженої акумуляторної батареї та живлення навантаження.
ББЖ забезпечує світлову індикацію наступних режимів роботи:
- світиться індикатор СЕТЬ 220 В за наявності напруги в мережі 220 В
- світиться індикатор ВИХІД 12 В за наявності вихідної напруги
ББЖ модифікації IPS-1220B-03 відрізняється від IPS-1220C-03 наявністю ланцюга контролю відкриття передніх дверцят, при розтині якої він видається сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-1220C-03 повідомлення "Злом" не формує.
Блоки електроживлення IPS-1220C-03 та IPS-1220B-03 призначені для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від ступеня його заряду.

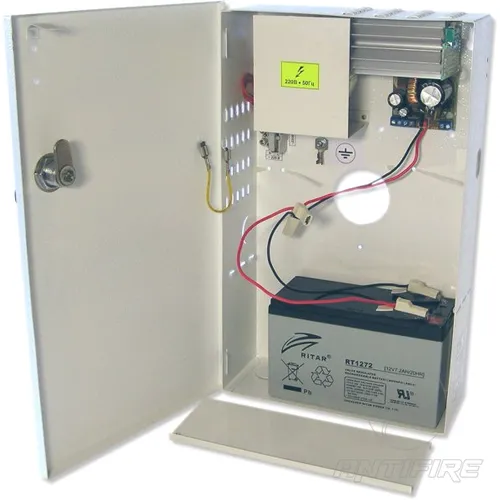

При підключенні до блоку однієї АБ ємністю 7 А/год, в його корпусі залишається вільний простір розмірами 200х120х80 мм, в якому можна розмістити контролер керування доступом або модуль розширення охоронної сигналізації, а також інші пристрої.
Комплект постачання
- Блок безперебійного електроживлення IPS-1220C-03 чи IPS-1220B-03 - 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Полиця для встановлення двох АБ ємністю 7 А/год – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
2 АКБ,
сигналізація відкриття,
тривале резервування
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 2
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,6
- Потужність, що споживається від мережі, не більше, ВА 90
- Ширина, мм 205
- Висота, мм 340
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 900 ± 160
- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 4,4

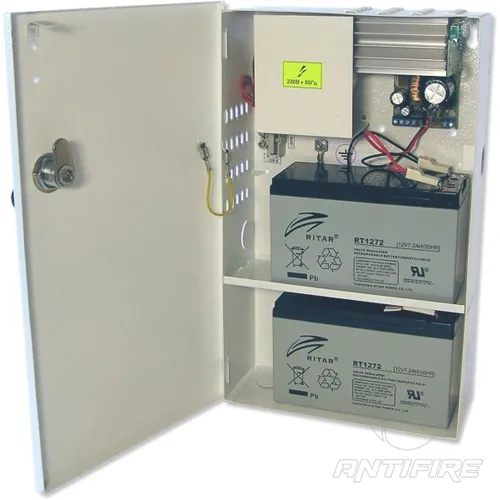

- Тип установлюваних АБ (варіант №2) 7 А/год x 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №2), щонайменше, год 3,4
- Маса, не більше, кг 3,3
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
