Джерело безперебійного живлення IPS-1220С-00
Опис та призначення
Блоки безперебійного електроживлення IPS-1220C-00 та IPS-1220B-00 вироблені за ТУ У 22891034.001-2000 призначені для електроживлення стабілізованою напругою постійного струму систем безпеки, охоронної та пожежної сигналізації, відеоспостереження та контролю доступу, а також контролю доступу.

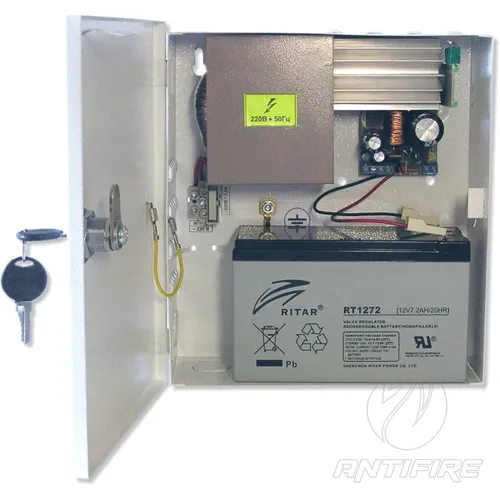

Ці блоки побудовані на основі понижуючого трансформатора, який забезпечує високу стійкість ББЖ до мережевих перешкод, та імпульсного стабілізатора напруги - високий ККД якого гарантує низьке нагрівання та широкий мережевий діапазон.
ББЖ виконання IPS-1220C-00 та IPS-1220B-00 обладнані захистами вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В - запобіжником із плавкою вставкою на струм 1,0 А
- електронною схемою з обмеженням струму навантаження на рівні не більше 3,3 А (максимальний вихідний струм)
- електронною схемою з обмеженням струму заряду акумулятора на рівні не більше 1 А (струм КЗ в ланцюзі заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора

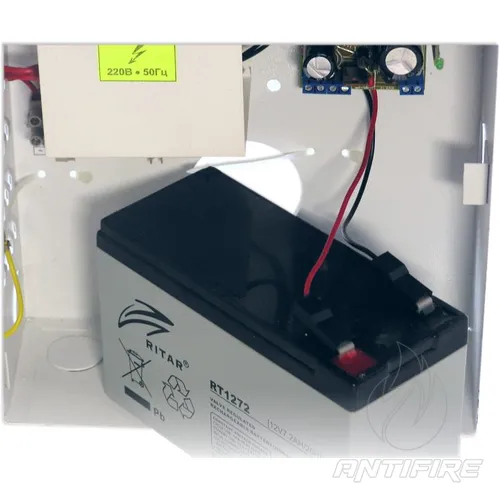

ББЖ модифікації IPS-1220C-00 може експлуатуватися як без АБ – режим джерела стабілізованої напруги, так і з встановлений акумулятором – режим блоку безперебійного електроживлення. Блок IPS-1220C-00 автоматично перемикається на роботу від акумулятора при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі блок автоматично починає заряд розрядженої акумуляторної батареї.

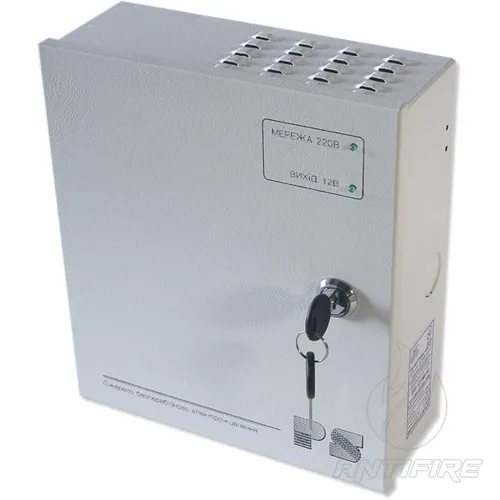

Блок безперебійного електроживлення забезпечує світлову індикацію наступних режимів роботи:
- світиться індикатор СЕТЬ 220 В за наявності напруги в мережі 220 В
- світиться індикатор ВИХІД 12 В за наявності вихідної напруги
ББЖ модифікації IPS-1220B-00 відрізняється від IPS-1220C-00 наявністю діагностичних функцій, а саме при відкриванні передніх дверей блок IPS-1220B-00 видається сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання блок безперебійного електроживлення IPS-1220C-00 сповіщення "Злом" не формує.
Блоки електроживлення IPS-1220C-00 та IPS-1220B-00 призначені для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від ступеня його заряду.
Комплект постачання
- Блок безперебійного електроживлення IPS-1220C-00 або IPS-1220B-00 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 2
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 - 13,6
- Автоматичне відключення АБ при її розряді, 11,3 ± 0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,6
- Потужність, що споживається від мережі, не більше, ВА 90
- Ширина, мм 205
- Висота, мм 230
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Зарядний струм АВ, мА 450 ± 80
- Тип установлюваних АБ (варіант №1) 7 А/год х 12 В - 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 1,7
- Маса, не більше, кг 2,8
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
